Solução de armazenagem versátil e robusta que oferece acesso direto a cada palete e que se adapta a qualquer tipo de instalação.

O produto

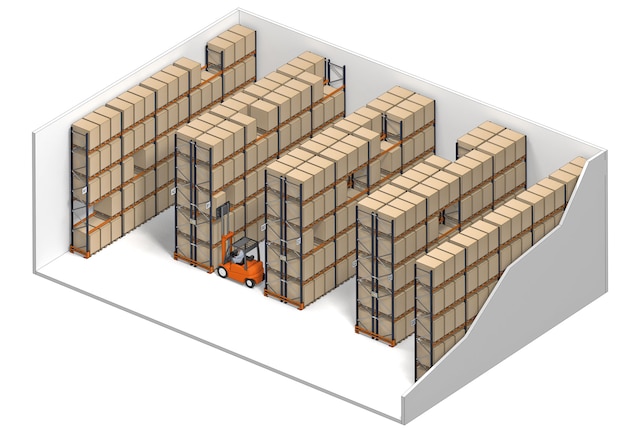

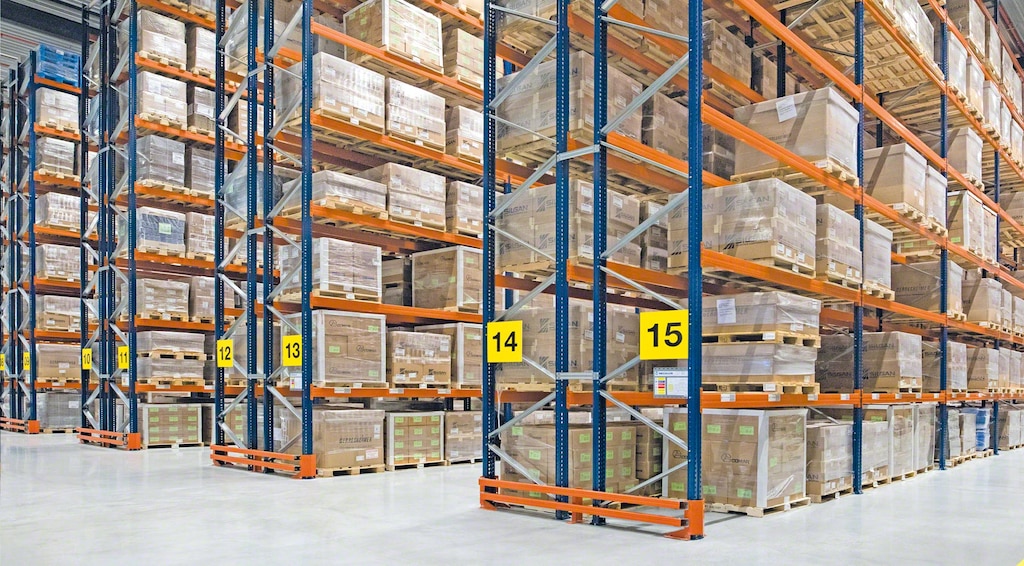

A armazenagem convencional: eficiência e flexibilidade

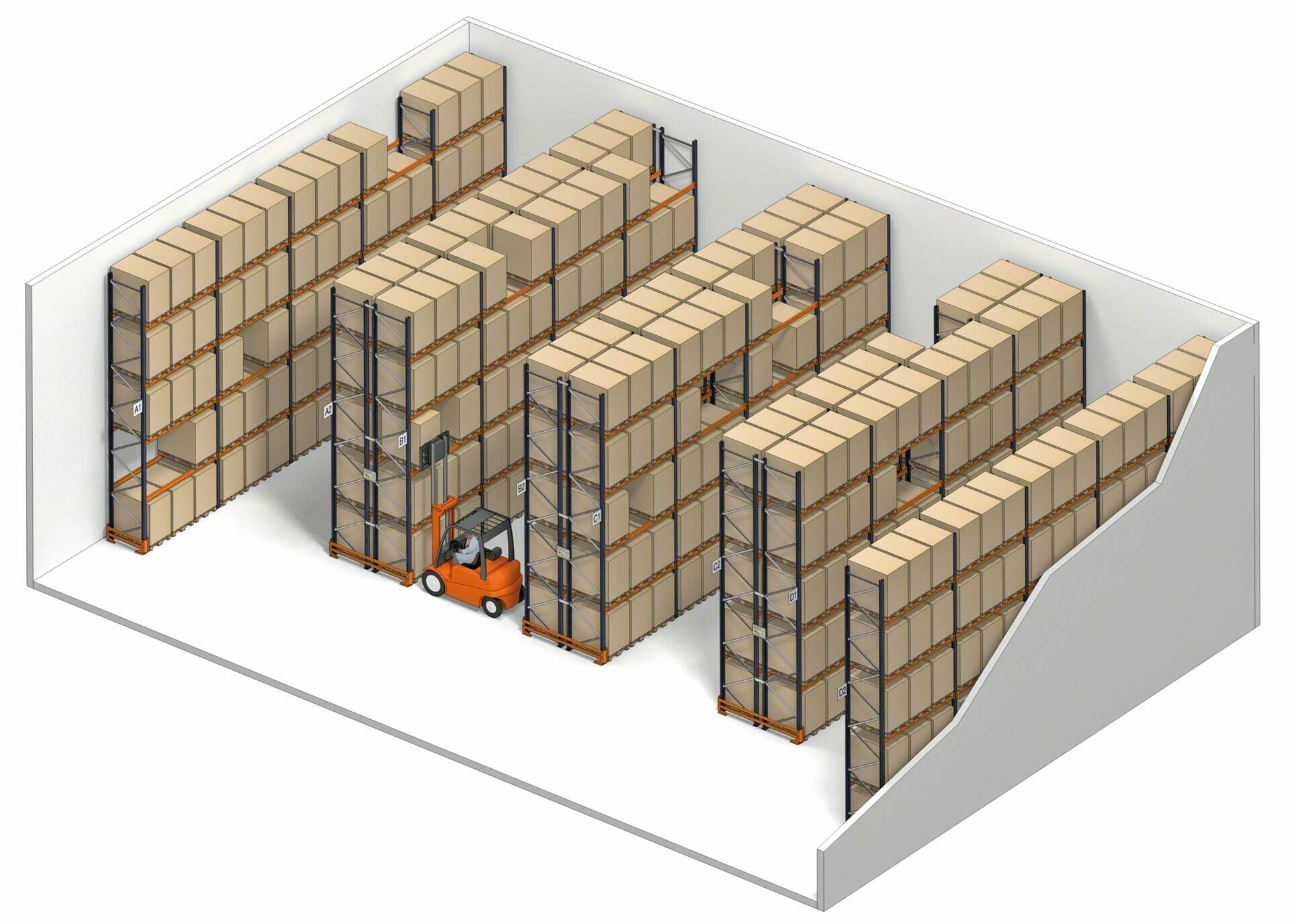

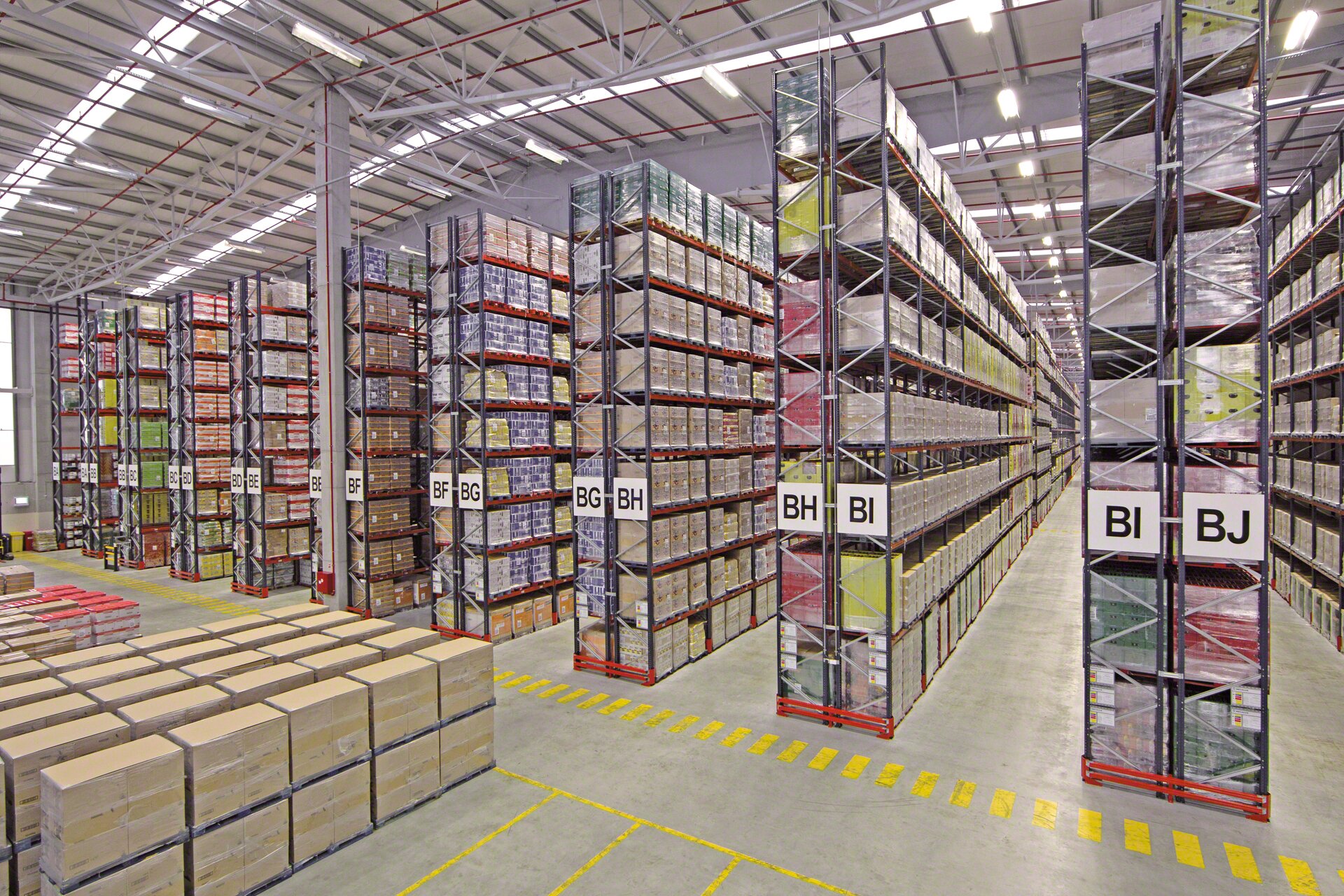

Os porta paletes são o sistema de armazenagem mais universal graças à sua versatilidade. São distribuídos ao longo de uma série de corredores interiores no armazém e oferecem acesso direto e unitário a todos os paletes, o que os torna ideais quando existe uma grande variedade de referências.

As estruturas porta pallet da Mecalux são fabricadas de acordo com os mais altos padrões de qualidade e oferecem diversos elementos de segurança. Uma vasta gama de pilares, longarinas, prateleiras e suportes permitem projetar instalações que satisfazem os requisitos mais exigentes.

Os porta paletes são o sistema de armazenagem ideal para gerenciar uma variedade de referências

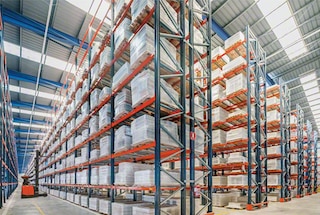

Vantagens dos porta paletes

  • Acesso direto a cada palete: todos os paletes são acessíveis a partir do corredor de trabalho.
  • Seguro antidesbloqueio, exclusivo da Mecalux: evita o deslocamento acidental da longarina, proporcionando uma maior segurança ao conjunto.
  • Fáceis de implementar: são estruturas rápidas de montar e com um baixo custo de manutenção.

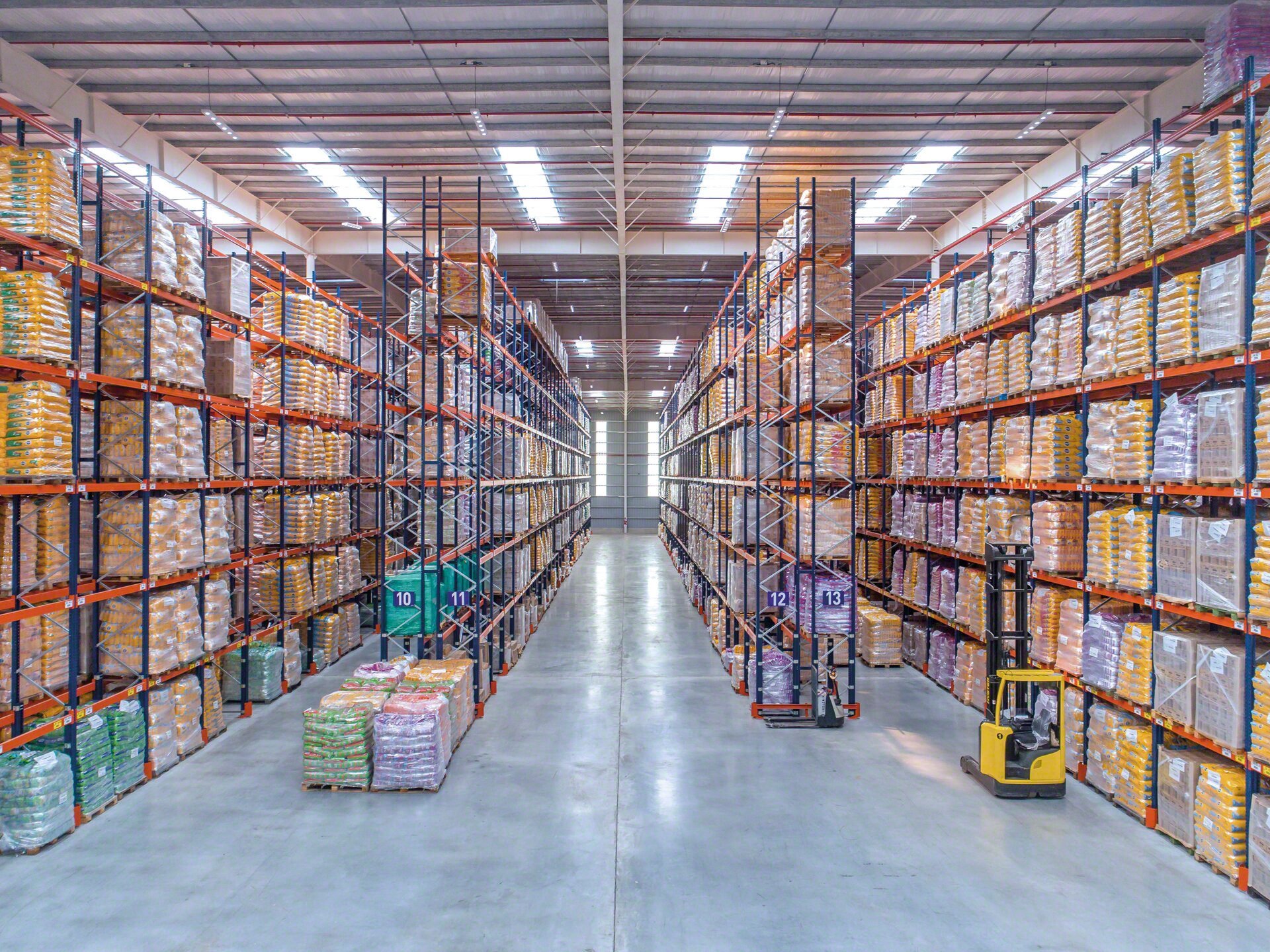

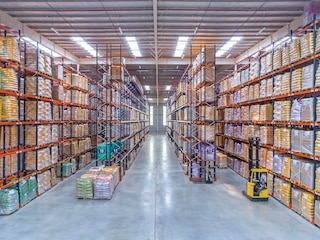

  • Versáteis: adaptam-se à altura do armazém e ao armazenamento de vários tipos de carga, desde paletes e contêineres de diferentes pesos e dimensões até caixas, tambores e bobinas.
  • Configuráveis e escaláveis: a altura dos níveis de armazenamento é regulável e pode ser modificada para reconfigurar a instalação. Além disso, os porta paletes podem ser facilmente ampliados ao adicionar mais módulos e níveis em altura.
  • Aptos para picking: as tarefas de picking podem ser realizadas ao nível do solo ou nos níveis inferiores, assim como em localizações superiores com máquinas selecionadoras de pedidos.
  • Cataforese: os pilares recebem tinta cataforética para aumentar a sua resistência à corrosão.
  • Inspeção técnica: como fabricante, a Mecalux oferece o serviço de inspeção técnica obrigatória anual das estruturas porta paletes, que é realizado por uma equipe técnica especializada altamente qualificada.
  • Garantia Mecalux: o sistema de armazenagem porta paletes da Mecalux satisfaz os mais altos padrões de qualidade e as normas em vigor em cada país.
Os porta pallets oferecem múltiplas vantagens, tais como acesso direto e uma grande versatilidade

As estruturas porta paletes são a solução ideal para gerenciar nossos pedidos e otimizar a capacidade de armazenamento

Grupo Pamesa
Juan A. Vives López Gerente de Logística
Grupo Pamesa
(Onda, Espanha)

Aplicações dos porta paletes

Solução perfeita para uma grande variedade de armazéns

Devido à sua simplicidade construtiva, polivalência, fácil montagem e baixo custo de implementação, os porta paletes industriais são o sistema mais difundido na maior parte dos armazéns, embora a sua utilização seja especialmente adequada nos seguintes casos:

O sistema de armazenagem porta paletes é ideal para armazenar uma grande variedade de referências

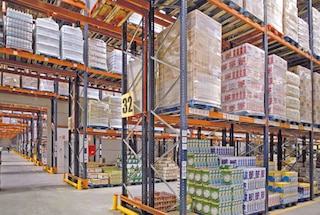

Armazéns com uma grande variedade de referências

O sistema de armazenagem porta paletes é recomendado quando é necessário armazenar muitas referências.

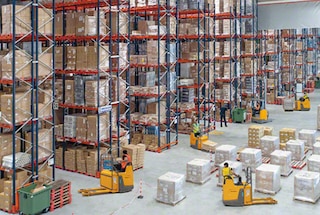

Os porta paletes permitem aos armazéns multicliente gerenciar produtos heterogêneos

Armazéns multicliente

São comuns em operadores logísticos terceirizados (3PL), pois facilitam o armazenamento de produtos heterogêneos e com alta rotatividade.

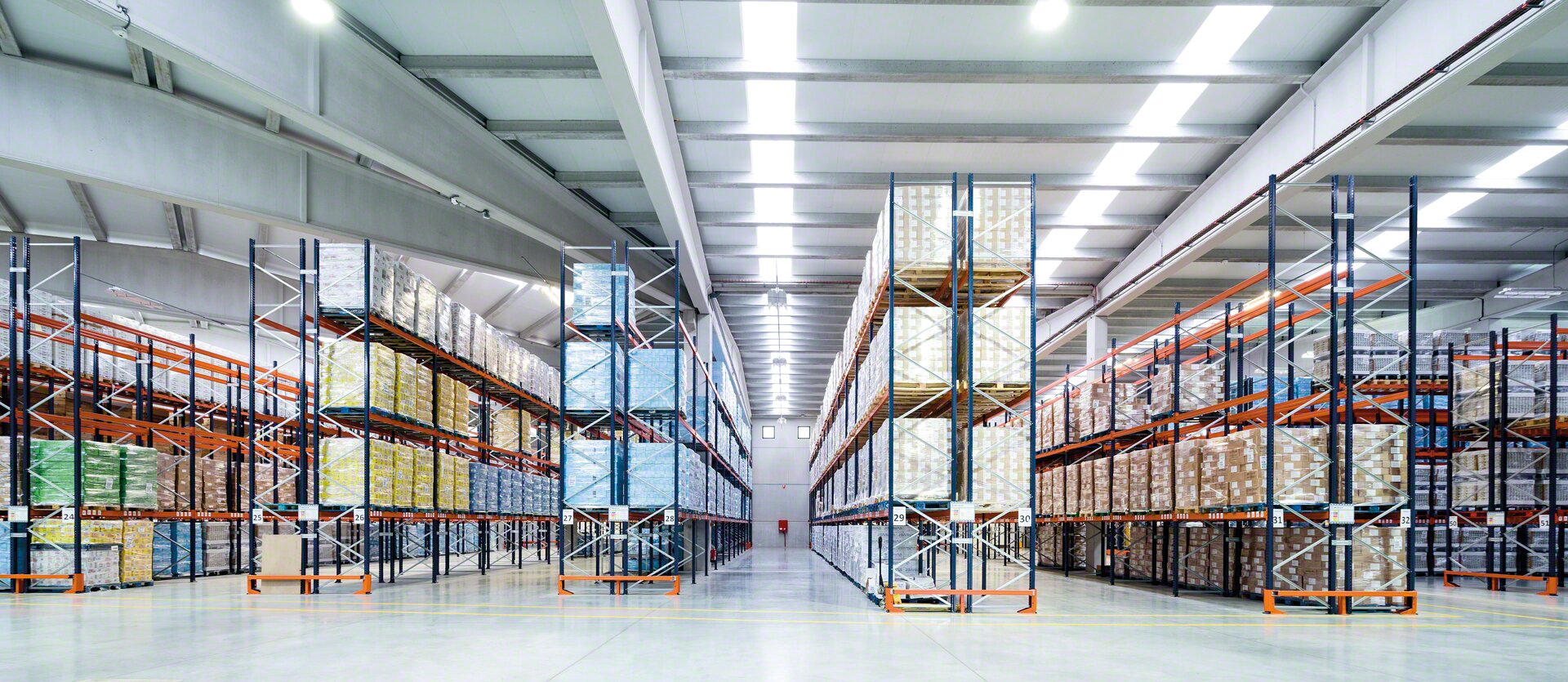

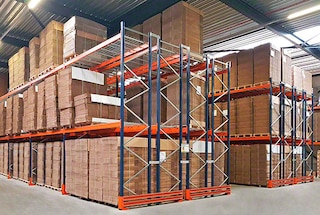

Os porta paletes da Mecalux podem ser instalados em armazéns de qualquer tamanho

Armazéns pequenos e grandes

Os porta paletes da Mecalux são adequados para armazéns de qualquer tamanho.

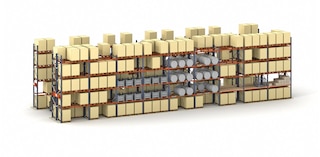

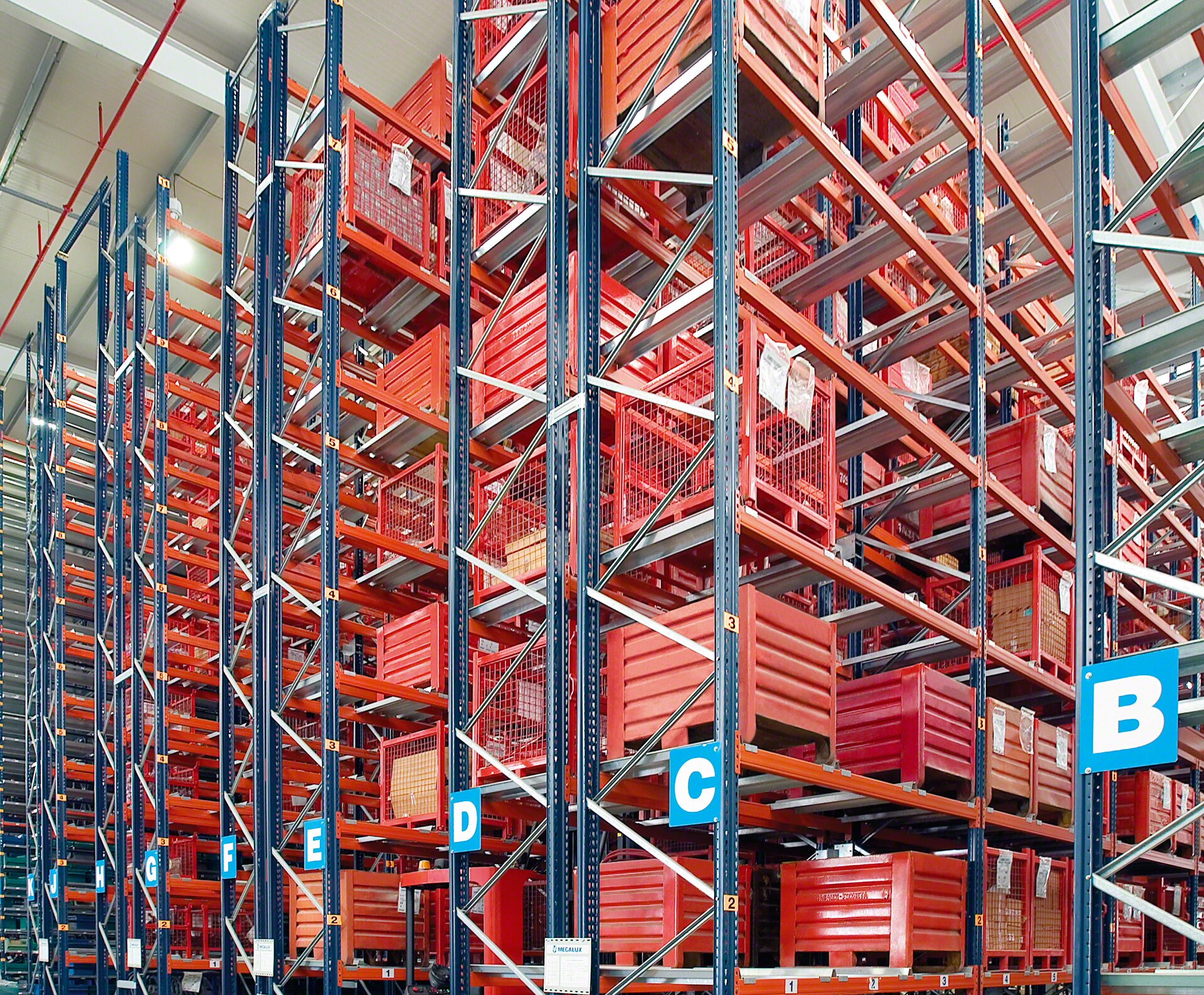

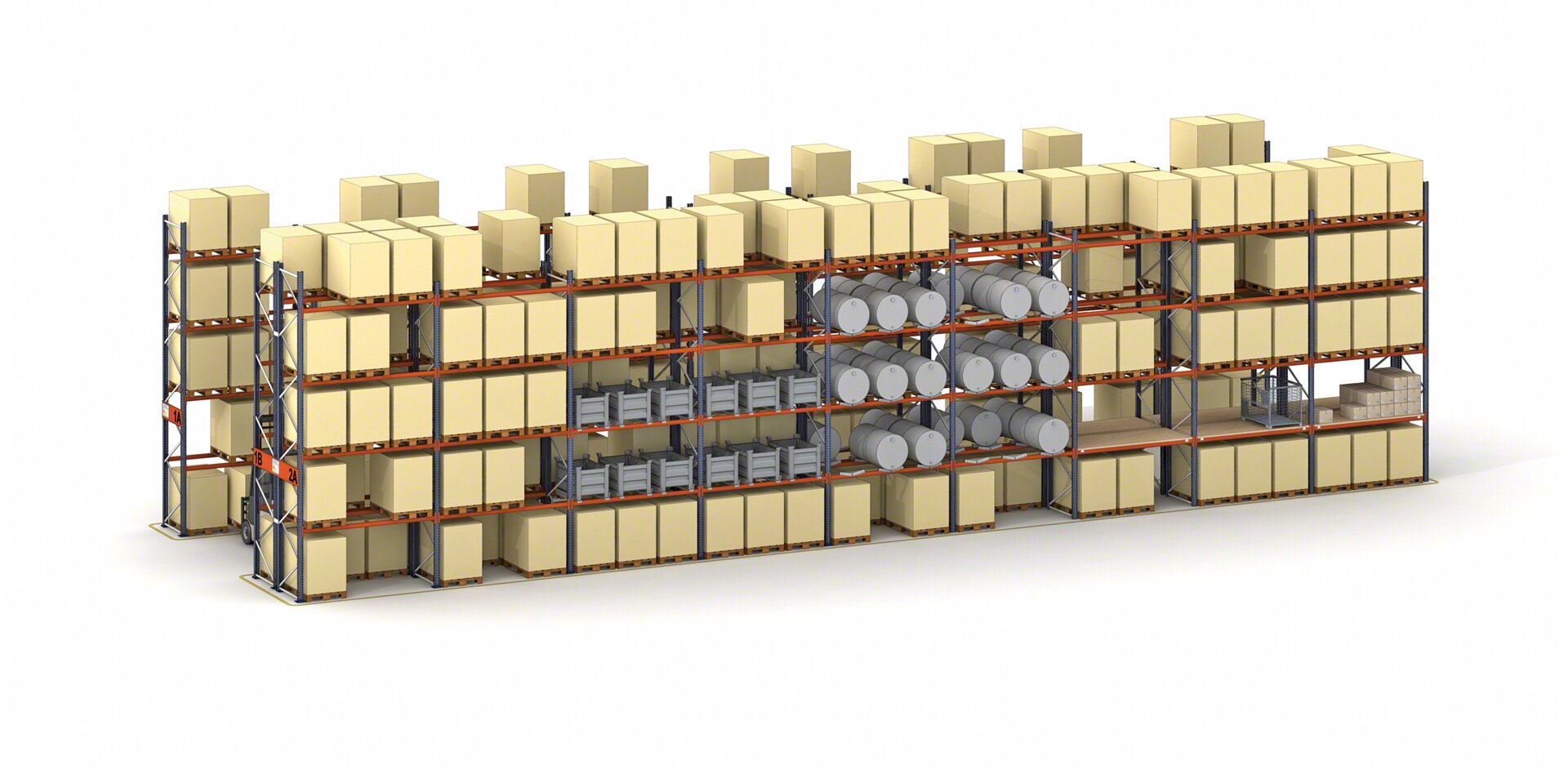

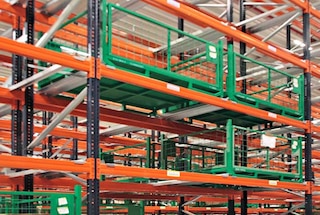

Os porta paletes podem ser adaptados para o armazenamento de mercadoria não paletizada

Armazenar mercadoria não paletizada

Para além de paletes, podem ser adaptados ao armazenamento de outros tipos de carga (contêineres, bobinas, tambores…).

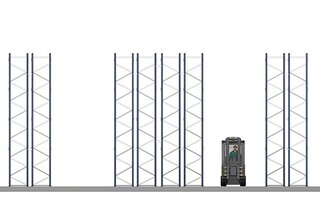

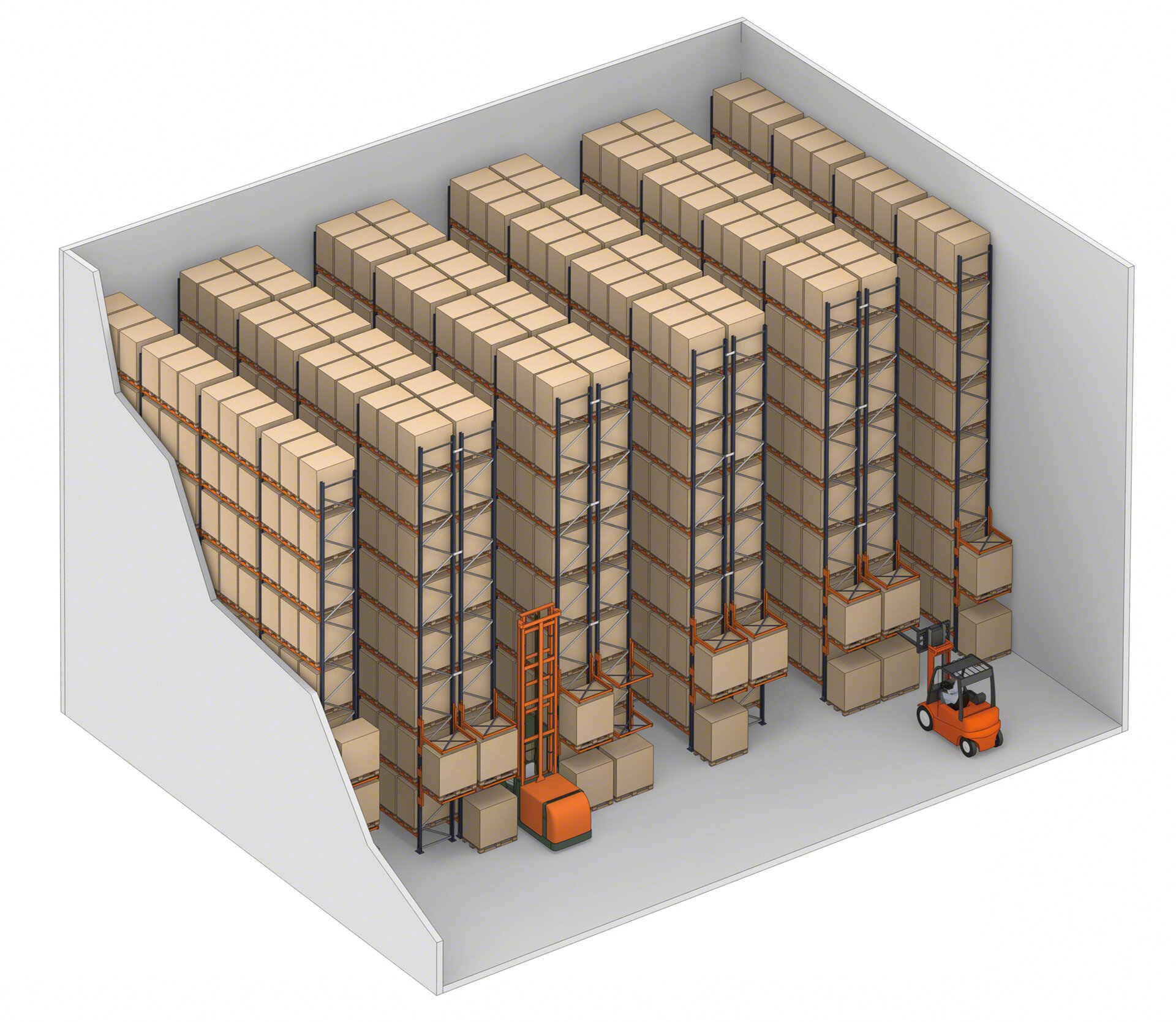

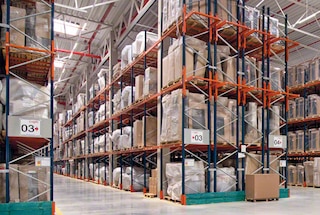

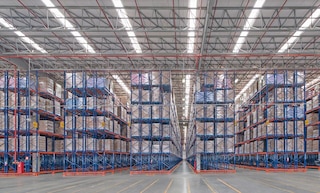

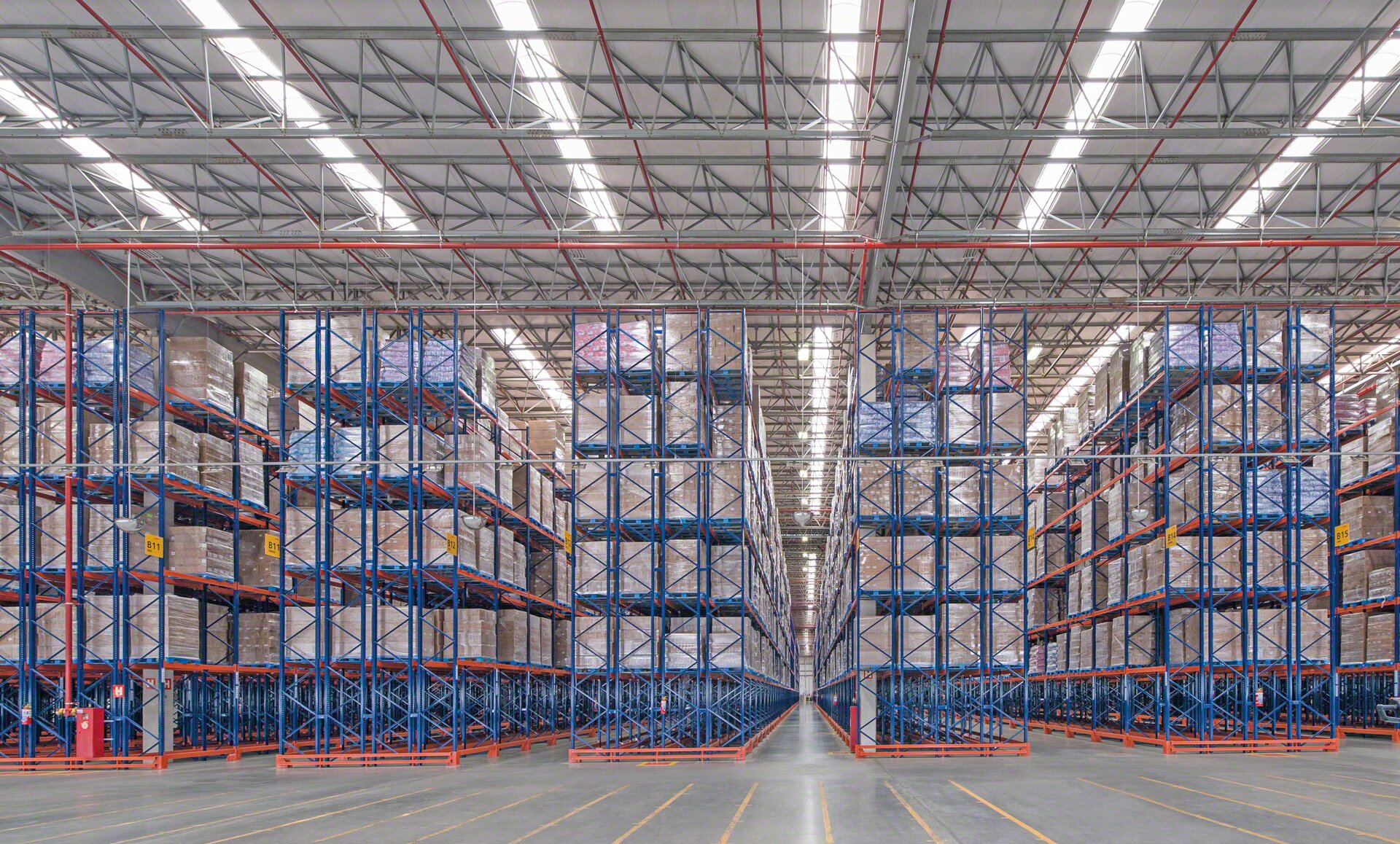

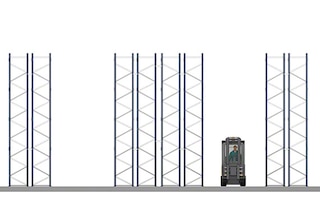

Os porta paletes de profundidade dupla proporcionam uma maior capacidade de armazenamento

Ganhar espaço sem perder acessibilidade

Os porta paletes de profundidade dupla permitem dobrar a capacidade mantendo uma alta acessibilidade.

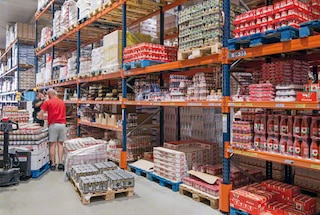

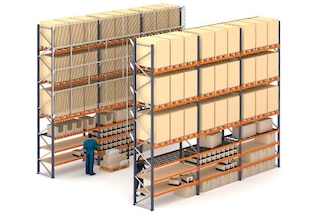

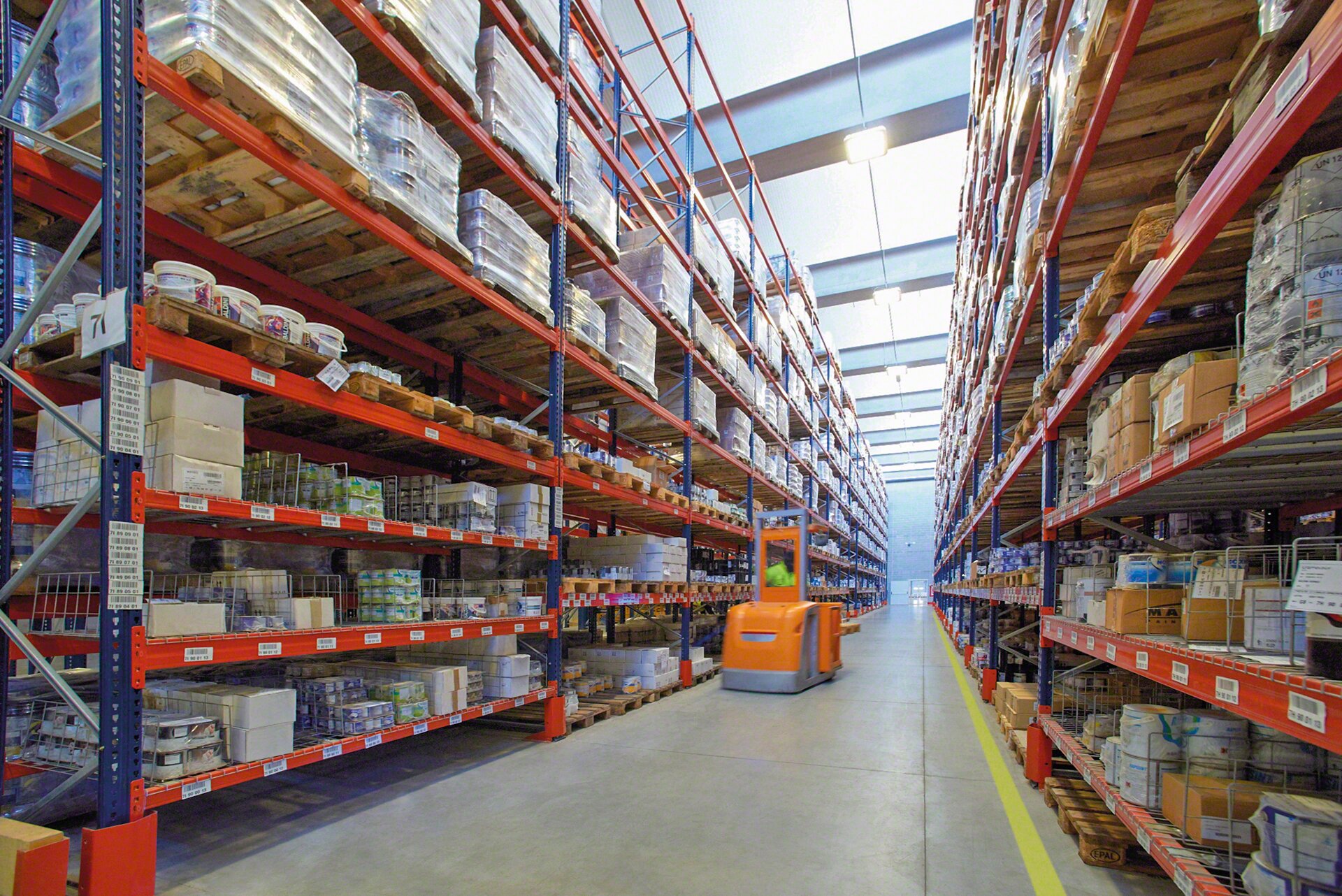

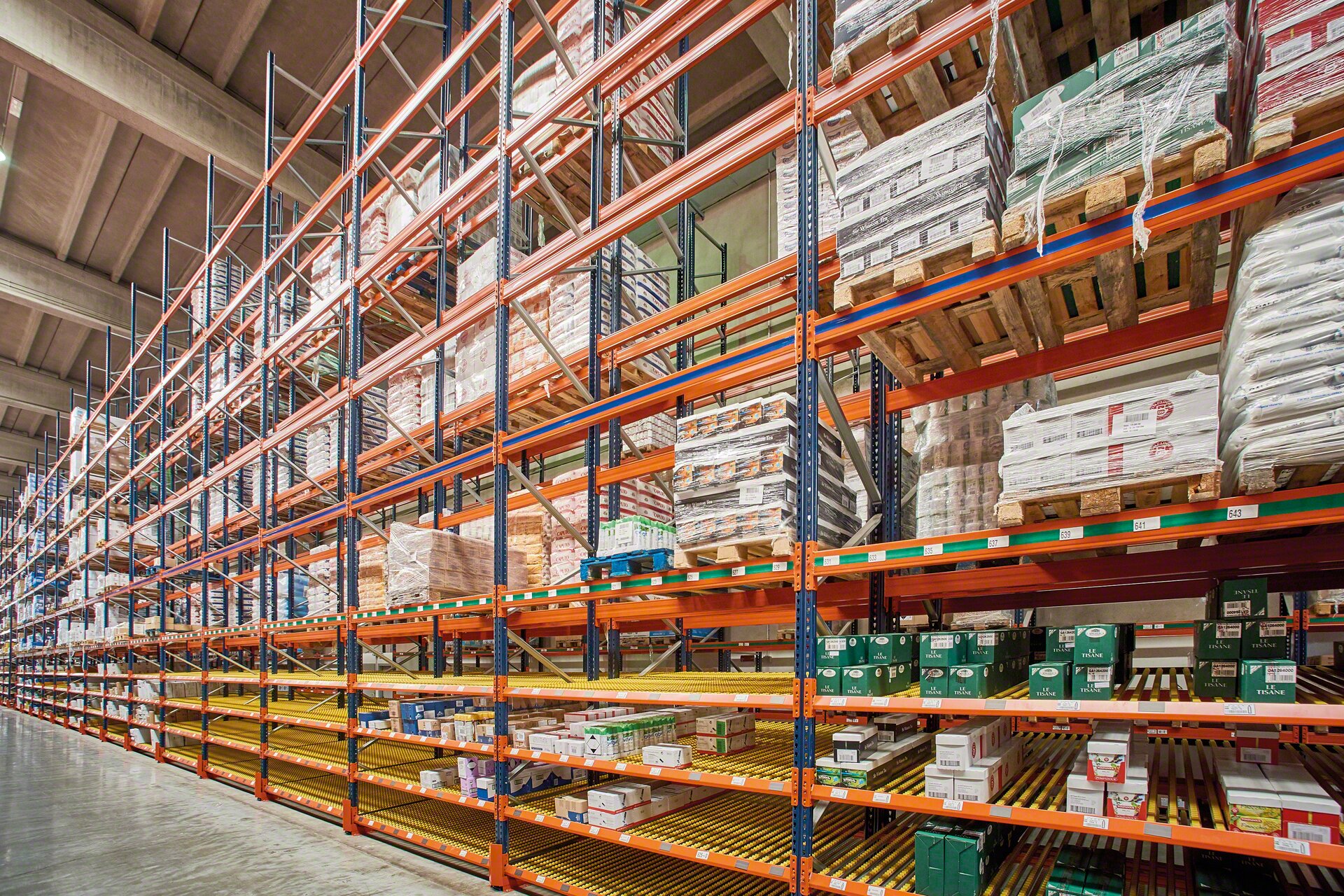

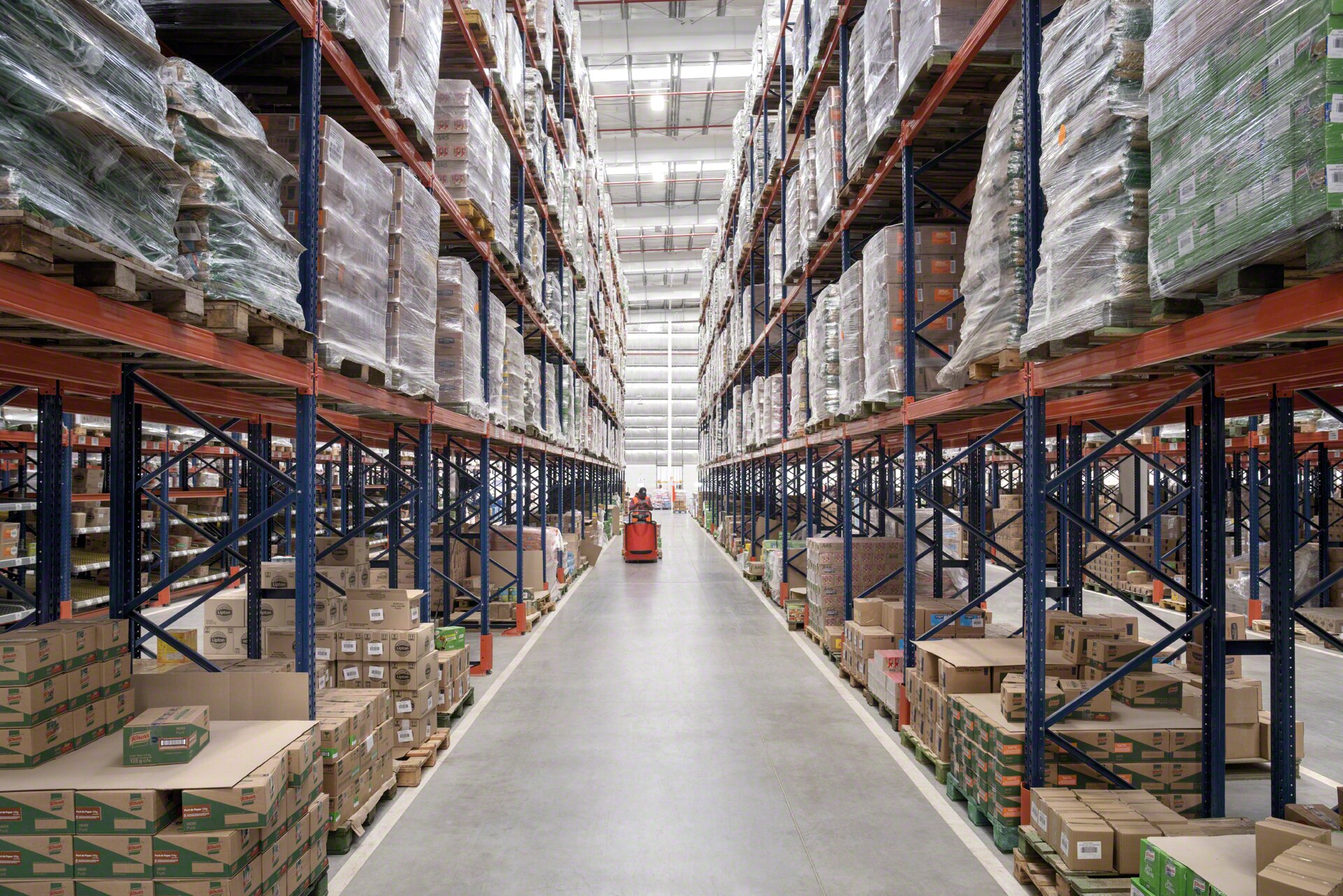

As estantes porta pallet permitem fazer picking nos níveis inferiores

Realizar tarefas de picking

Os níveis inferiores podem ser disponibilizados para preparar pedidos diretamente nas estantes para paletes.

Testemunhos

Tecolsa

Estamos muito satisfeitos com os porta paletes da Mecalux, pois conseguiram superar nossas expectativas. Reduzimos os custos de armazenamento e de transporte, diminuímos o tempo de preparação de pedidos e agora fazemos um controle mais confiável do estoque.

Enrique Gutiérrez Melero Diretor-geral
Tecolsa
(Martos, Espanha)
Adidas

A solução instalada pela Mecalux permitiu-nos alcançar o principal objetivo deste armazém: preparar os pedidos e enviá-los aos clientes no menor tempo possível. Além disso, aumentamos nossa capacidade ao otimizar nosso espaço de armazenamento.

Felix Felder Diretor de Operações
Adidas
(Wilkes-Barre, Estados Unidos)
JYSK

Os porta paletes da Mecalux satisfazem totalmente nossas necessidades. São muito mais do que porta paletes para armazenar a mercadoria, pois também nos proporcionam uma organização mais eficiente e um excelente aproveitamento do espaço.

Theodor Mokalis Operations Manager
JYSK
(Cheste, Espanha)
Decathlon

Os porta paletes da Mecalux foram totalmente adaptados às nossas necessidades e a um preço competitivo.

Fabio Montinario Diretor de Logística
Decathlon
(Brandizzo, Itália)
Gaviota

O acesso direto aos porta paletes é decisivo para que os operadores possam preparar rapidamente os pedidos.

Roberto Urra Diretor de Logística
Gaviota
(Villena, Espanha)
Bravo

O que se destaca nos porta paletes da Mecalux é sua flexibilidade, pois são capazes de se adaptar com muita rapidez às mudanças exigidas pelos nossos clientes e às tendências do mercado.

Elimar Elesbon Soares Diretor de Operações
Bravo
(Cuiabá, Brasil)

Casos práticos

Elektro3: mais de 14.000 referências em um armazém em plena expansão

A empresa de produtos para ferragens e lojas de bricolagem Elektro3 ampliou seu centro logístico em Tarragona (Espanha) para armazenar uma grande variedade de referências. Mecalux instalou estantes para paletes que facilitam a preparação de 4,5 milhões de linhas de pedidos por ano. Ler mais

Elektro3: mais de 14.000 referências em um armazém em plena expansão

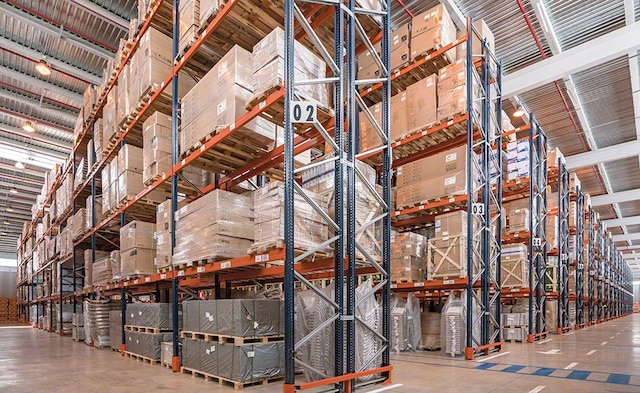

Armazém de produtos para bricolagem e jardinagem da Leroy Merlin

Os dois novos armazéns da Leroy Merlin são compostos por estantes de paletização convencional da Mecalux que oferecem uma capacidade de armazenamento superior a 21.600 paletes. Esse sistema destaca-se devido à sua versatilidade para armazenar paletes de diferentes volumes e dimensões. Ler mais

Armazém de produtos para bricolagem e jardinagem da Leroy Merlin

A Mecalux equipou o novo centro de distribuição da Unilever em Montevidéu (Uruguai) com estantes de paletização convencional

Unilever inaugura no Uruguai um armazém com capacidade para mais de 15.000 paletes. Ler mais

A Mecalux equipou o novo centro de distribuição da Unilever em Montevidéu (Uruguai) com estantes de paletização convencional

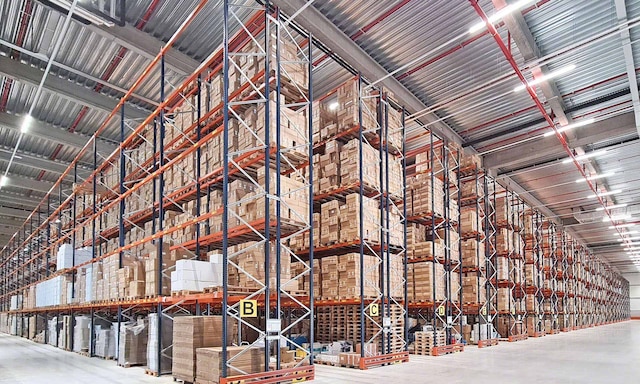

Boland: centralização logística como reforço da estratégia omnichannel

Boland, uma empresa holandesa de fantasias e artigos para festas, centralizou sua logística em um novo armazém em Bleiswijk (Holanda). Mecalux dotou-o de estantes com capacidade para 26.328 paletes e que lhe permitem cumprir com o principal objetivo logístico: a expedição online dos pedidos em 12 horas. Ler mais

Boland: centralização logística como reforço da estratégia omnichannel
Ver mais casos práticos

Configuração dos porta paletes

Solução de armazenagem disponível em múltiplas combinações

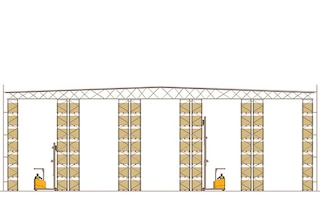

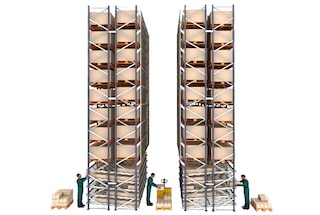

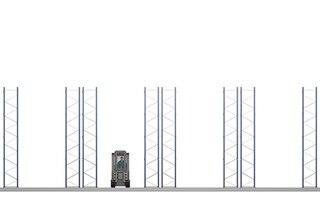

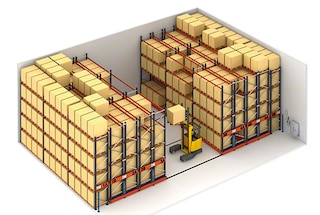

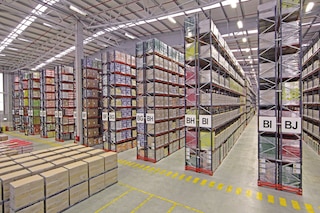

A Mecalux oferece diversas modalidades do sistema de armazenagem porta paletes, visando sua adaptação às necessidades específicas de cada armazém.

Componentes dos porta paletes

Os porta paletes da Mecalux destacam-se pela qualidade de fabricação de todos os seus componentes. Os pilares são pintados por cataforese para aumentar a resistência à corrosão. A Mecalux cumpre as normas EN 15512, EN 15620, EN 15629 e EN 15635.

A estrutura básica de um porta paletes, seja de profundidade simples ou de profundidade dupla, é constituída por um conjunto de elementos metálicos verticais e horizontais cujas uniões são reguláveis e sua montagem é fácil e rápida.

Os porta pallets contam com múltiplos complementos de segurança, cuja implementação evita acidentes e reforça a integridade do conjunto. Além disso, a Mecalux oferece o serviço de inspeção técnica anual das estruturas porta paletes.

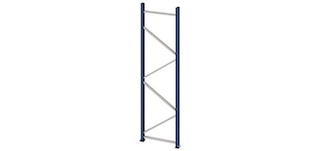

Montante dos porta paletes

Montantes

Elementos verticais constituídos por dois pilares unidos entre si por diagonais e travessas. Os pilares são ranhurados a cada 50 mm para encaixar as longarinas.

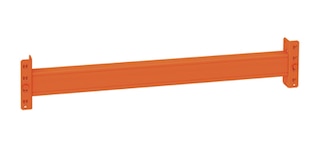

Longarina dos porta paletes

Longarinas

Elementos horizontais sobre os quais a carga é depositada e que rigidificam longitudinalmente a estante para paletes. As longarinas são fixadas nos montantes com conectores ou grampos e encaixadas nos pilares por pressão.

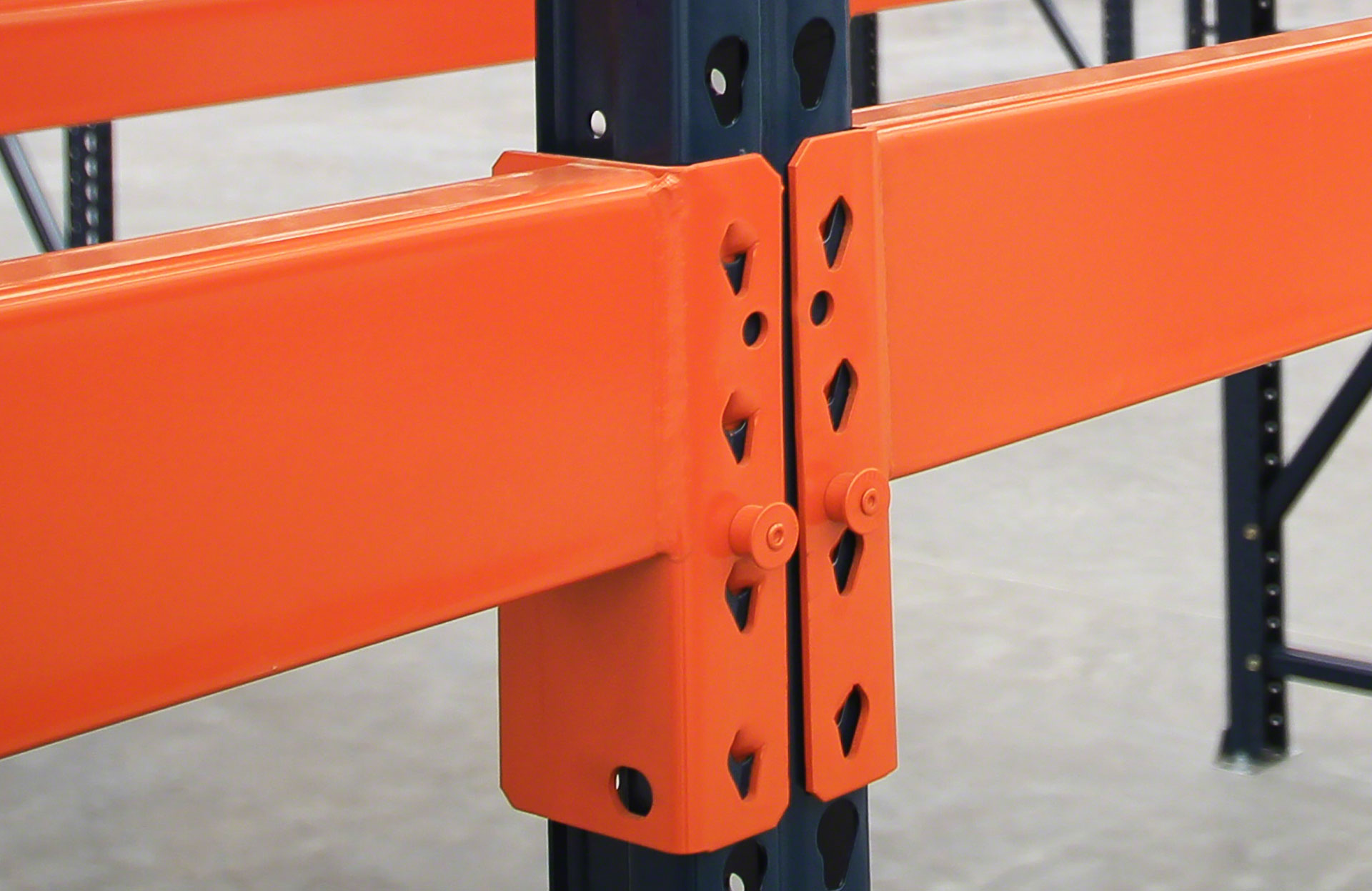

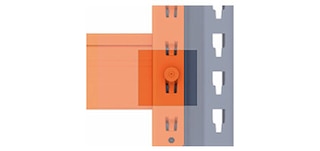

Seguro antidesbloqueio dos porta paletes

Seguro antidesbloqueio

Sistema de bloqueio integrado no grampo que une a longarina e o pilar. Evita a retirada acidental da longarina. Inovação exclusiva da Mecalux.

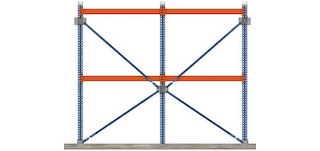

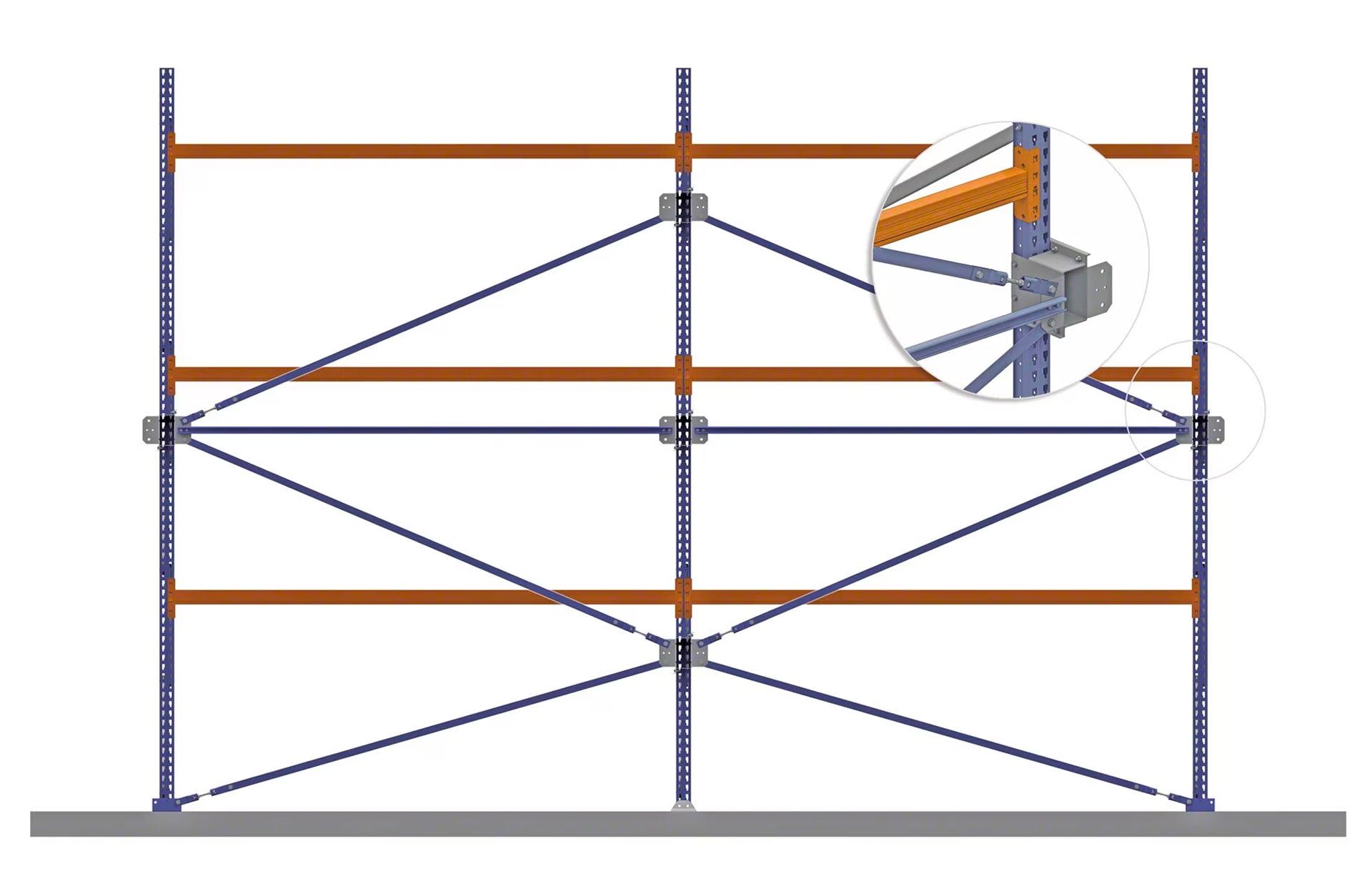

Travamentos dos porta paletes

Travamentos

Sistema de perfis planos verticais e horizontais que são unidos aos montantes permitindo aumentar a estabilidade longitudinal da estante para paletes.

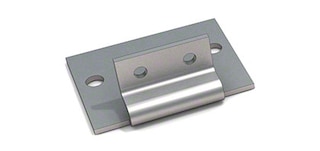

Placa base dos porta paletes convencionais

Placa base

Situada nas extremidades inferiores dos pilares e fixada no piso. Há diferentes tipos, de acordo com o modelo de pilar e da carga a suportar.

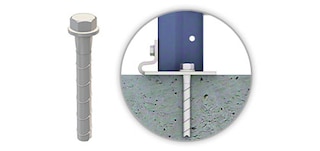

Fixações dos porta paletes convencionais

Fixações

Componentes de grande resistência que servem para fixar os pés da estrutura no solo. Adaptam-se ao tipo de piso e às tensões que o porta palets deve suportar.

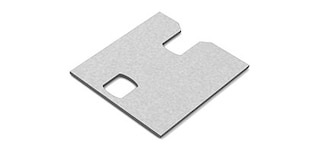

Placa de nivelamento do rack porta pallet

Placas de nivelamento

São colocadas debaixo dos pés para nivelar os porta palets apoiados sobre pisos irregulares. Existem placas de várias espessuras e para cada tipo de pilar.

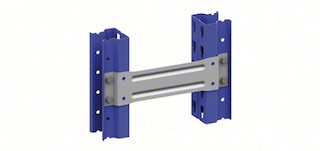

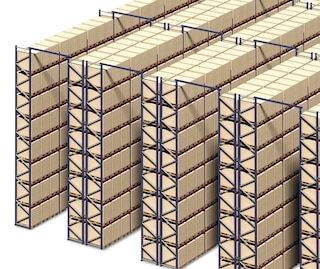

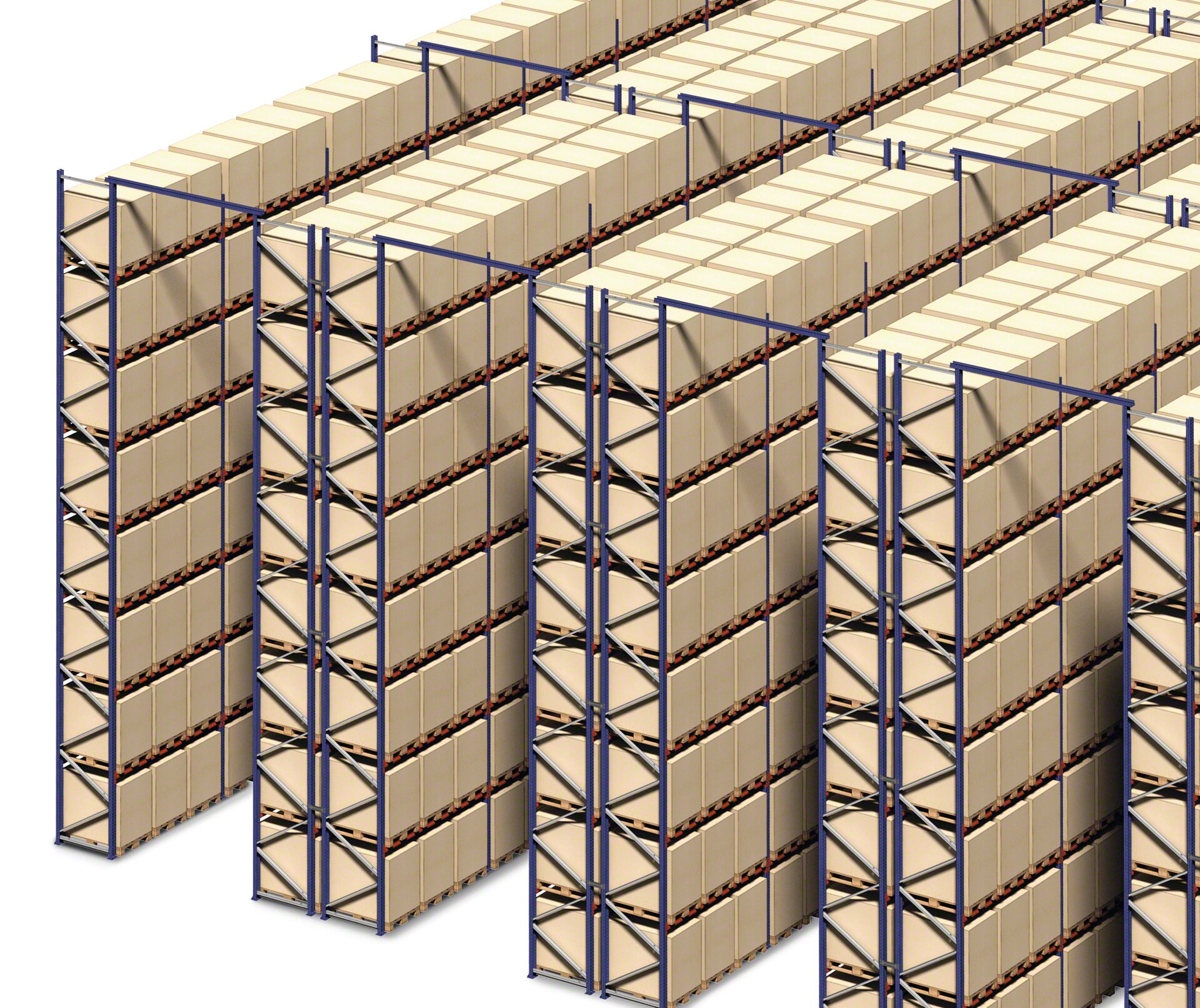

União montante das estruturas porta pallet

União montante

Peça de aço utilizada para unir dois racks porta pallet entre si e proporcionar ao conjunto uma maior estabilidade transversal.

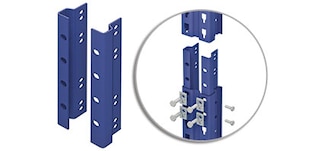

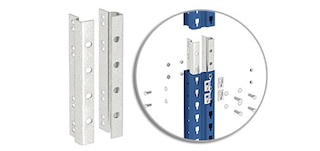

Junção montante das prateleiras para paletes

Junção montante

Conjunto formado por duas peças simétricas utilizadas em porta paletes com montantes de grande altura. São parafusadas interiormente nos pilares que devem ser unidos.

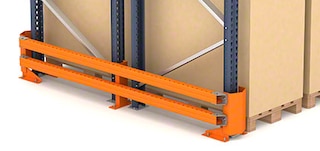

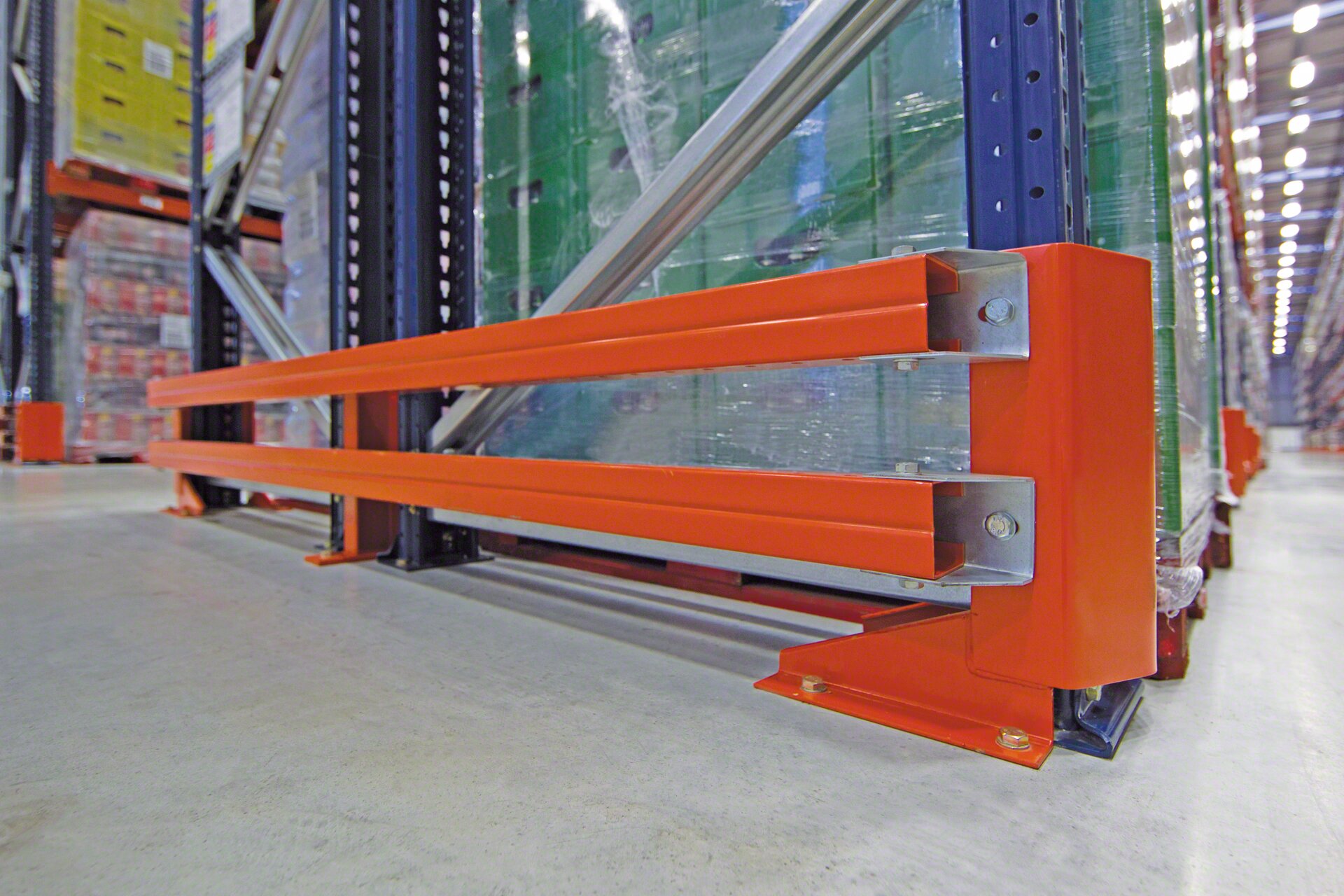

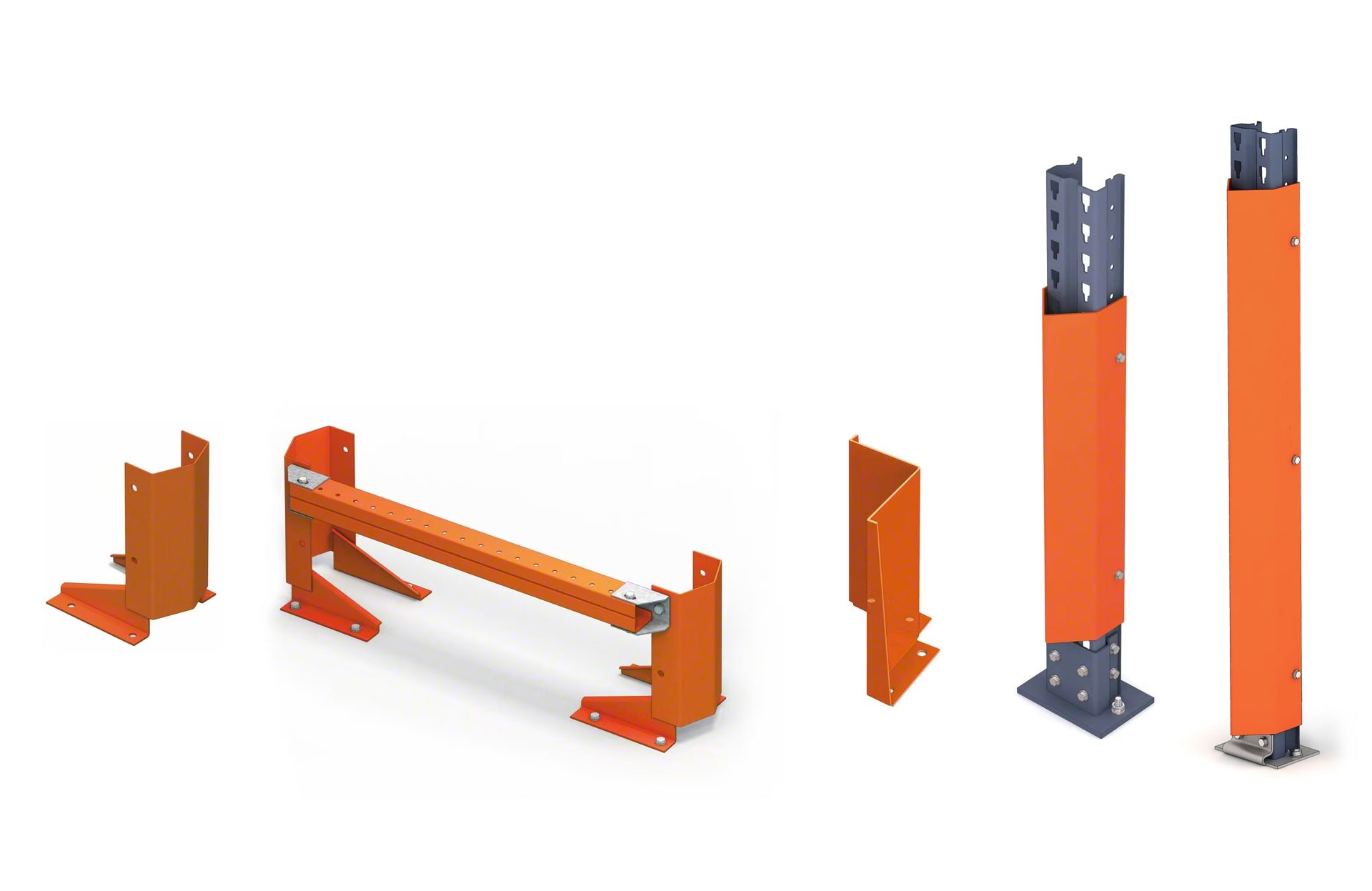

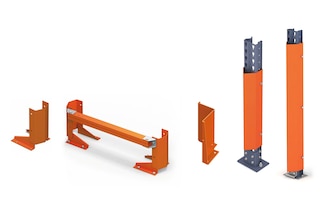

As proteções absorvem os impactos dos equipamentos de movimentação

Proteções contra impactos

Peças projetadas para absorver pequenos impactos acidentais causados ao nível do solo pelos equipamentos de movimentação, evitando danos nos elementos verticais.

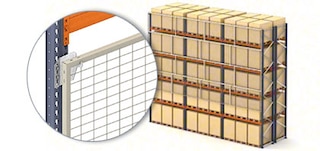

Tela de proteção em estantes para paletes

Tela de proteção

É instalada no fundo das estantes para evitar a queda acidental de mercadoria. Podem cobrir total ou parcialmente a altura dos porta pallets.

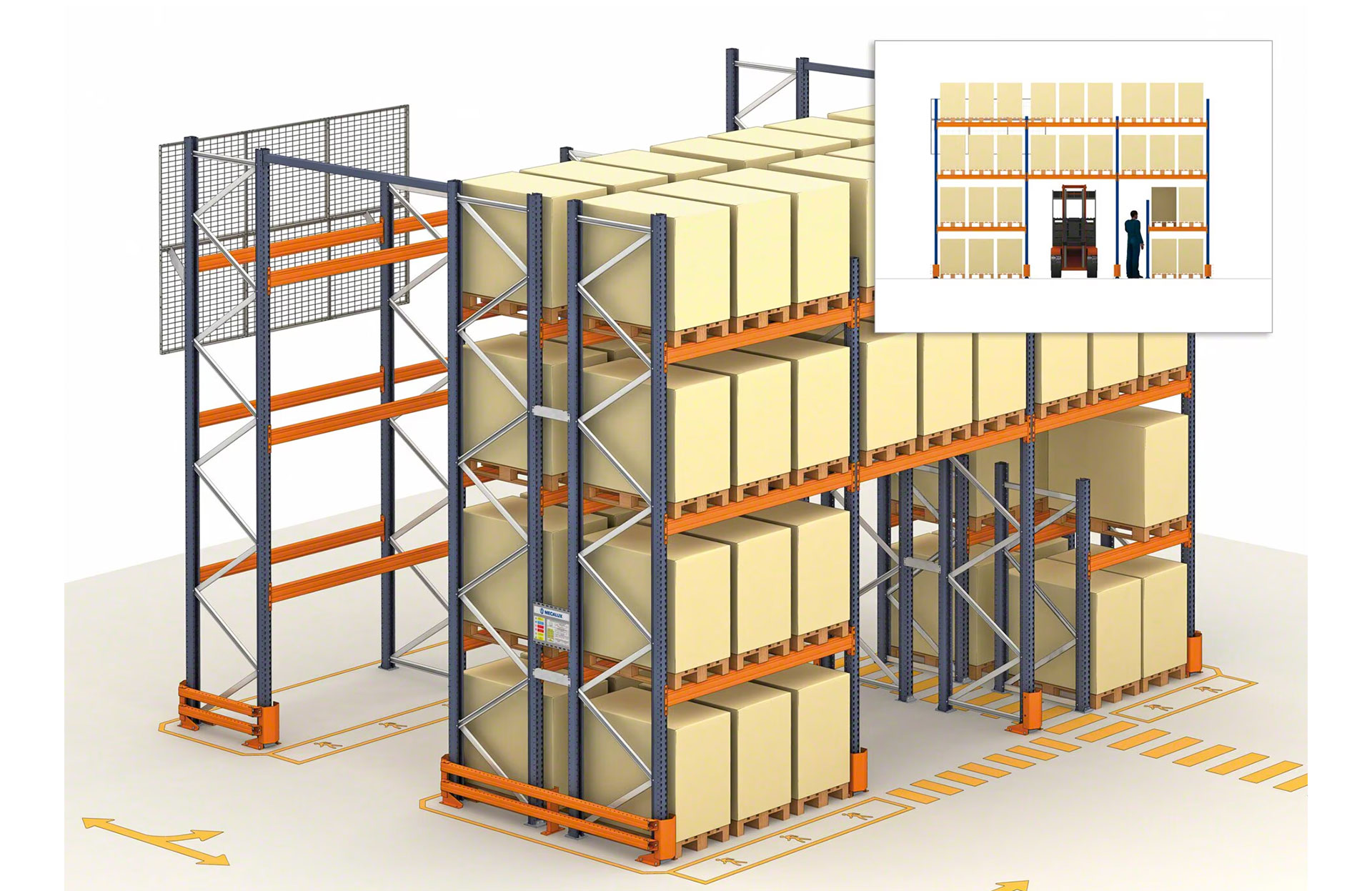

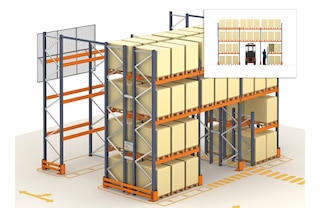

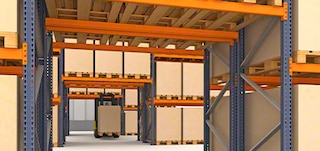

Passagens inferiores de segurança em estantes para paletes

Passagens inferiores

São abertas no interior dos porta pallets e funcionam como atalhos ou saídas de emergência.

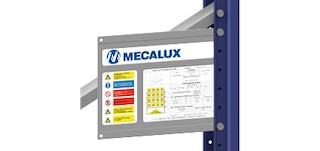

Placa de características em estantes para paletes

Placas de características

Especificam as características técnicas da instalação e incluem a etiqueta que indica a data-limite para realizar a próxima inspeção. São colocadas em áreas visíveis nas extremidades dos porta pallets.

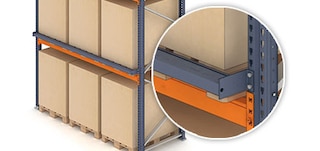

Perfil de posicionamento das estruturas porta pallets

Perfil de posicionamento

Está localizado na parte posterior da estrutura e em contato constante com o palete (não com a carga) para resistir às tensões de posicionamento do mesmo.

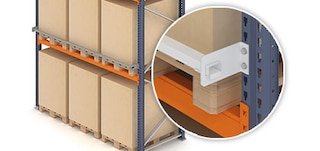

O perfil de segurança evita quedas ou choques das unidades de carga

Perfil de segurança

É instalado na parte posterior das estruturas e funciona como batente da carga (não com o palete). Constitui um sistema de alerta para prevenir eventuais quedas ou choques da unidade de carga.

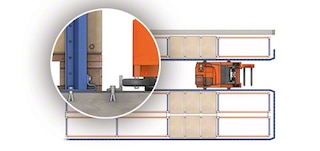

Sistemas de direcionamento para porta paletes

Sistema de direcionamento

Solução que é instalada para direcionar as empilhadeiras tipo torre no interior dos corredores de armazenamento. Existem dois sistemas de direcionamento: mecânico ou filoguiado.

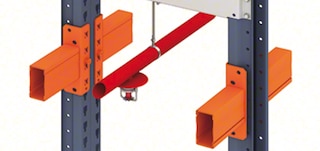

Sistemas de proteção contra incêndios para prateleiras para paletes

Sistemas de proteção contra incêndios

O projeto de layout considera os condutos e sprinklers de água instalados nos porta paletes equipados com o sistema integrado de proteção contra incêndios.

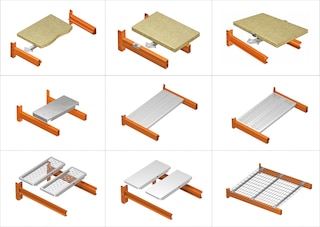

Acessórios para porta paletes

Vasta gama de acessórios que melhoram a versatilidade das estantes para paletes

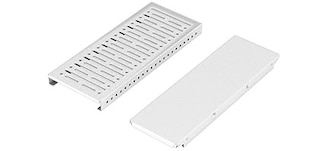

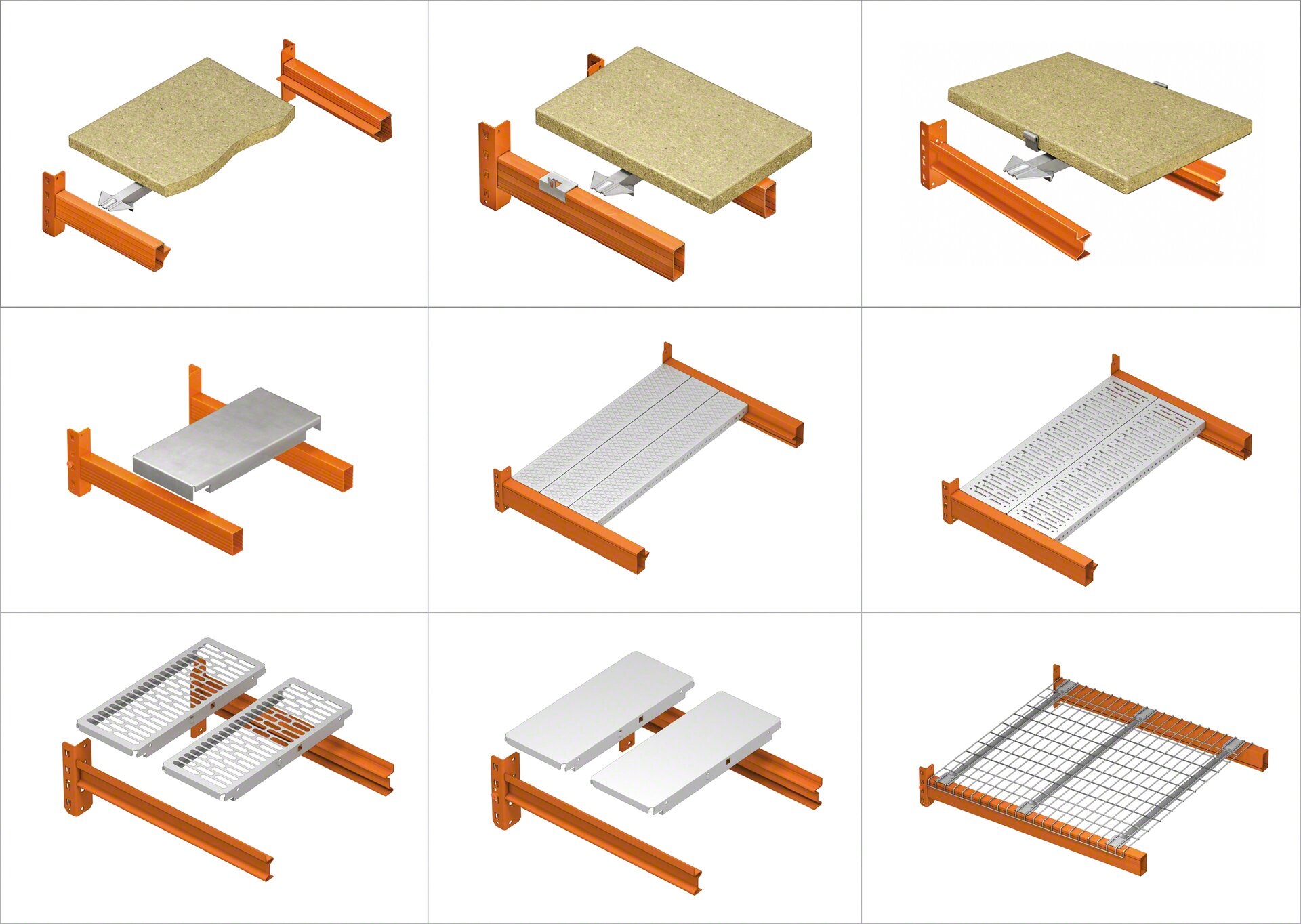

As prateleiras metálicas para os racks porta pallet estão disponíveis em diferentes configurações

Prateleiras metálicas

Disponíveis em diferentes modelos (galvanizadas, estriadas e perfuradas) que se adaptam ao peso das unidades de carga e às necessidades de armazenamento.

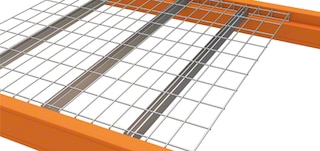

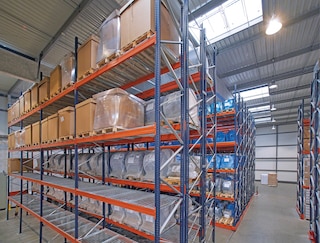

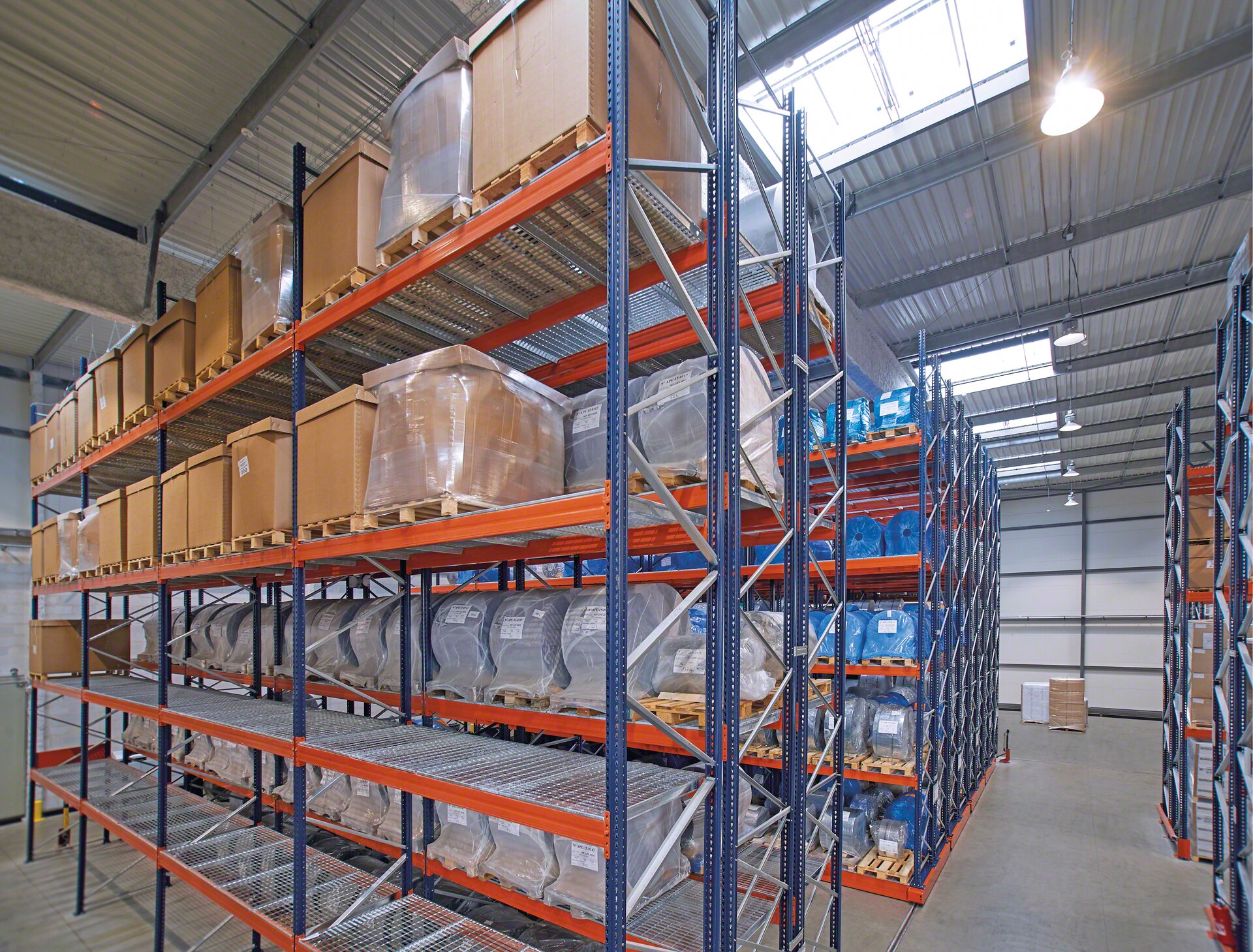

As prateleiras aramadas podem ser instaladas nos porta pallet

Prateleiras aramadas

Constituídas por uma tela retangular eletrossoldada e travessas que funcionam como elementos de rigidificação. São colocadas sobre as longarinas sem necessidade de fixações.

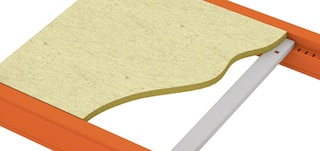

Nos porta paletes podem ser instaladas prateleiras de madeira

Prateleiras de madeira

Fabricadas em aglomerado de madeira. Para essas prateleiras é necessário instalar dispositivos de retenção e travessas, cuja quantidade varia de acordo com a carga a suportar.

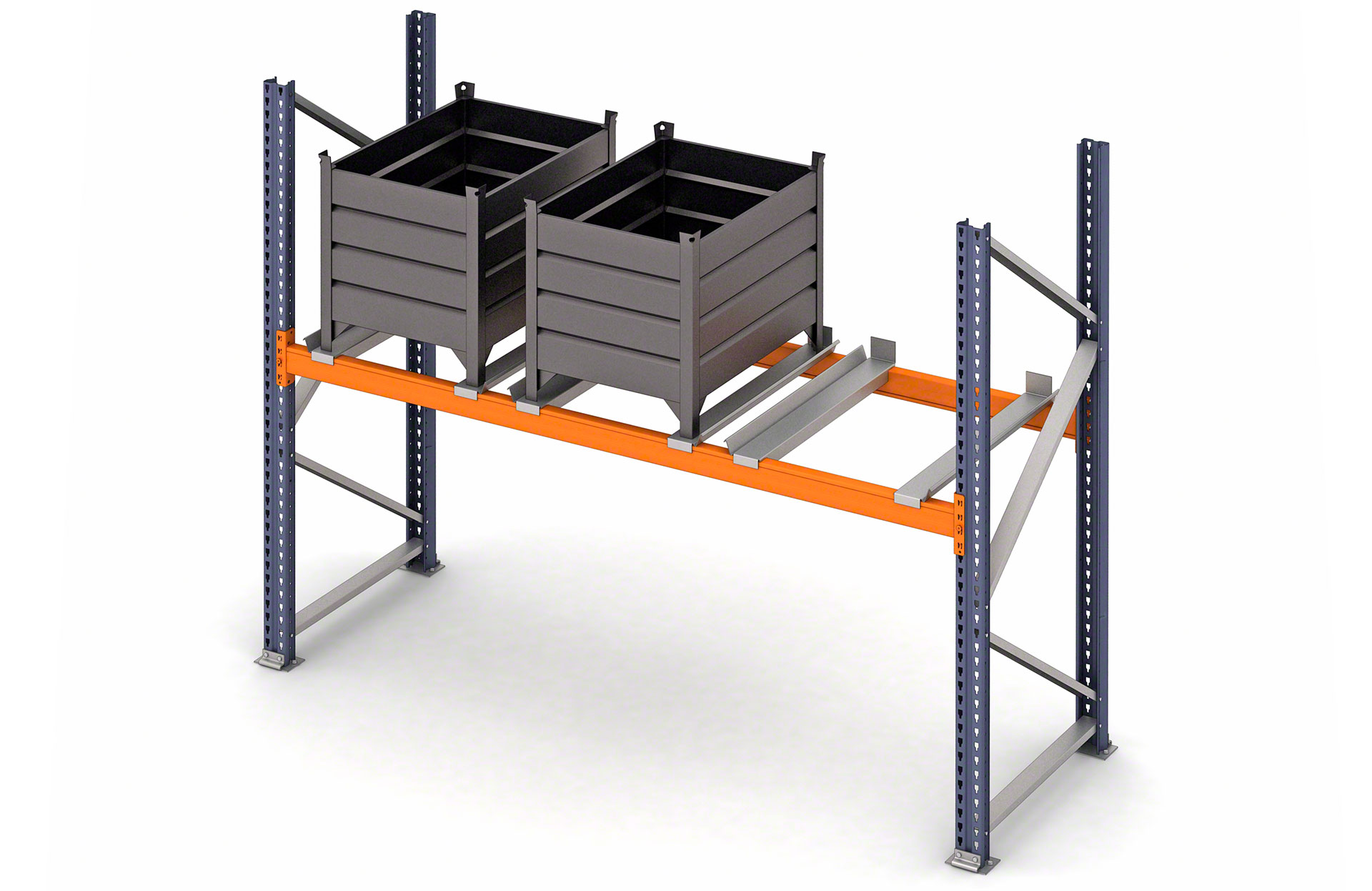

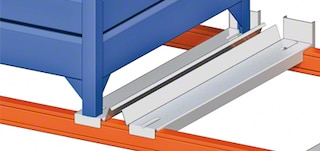

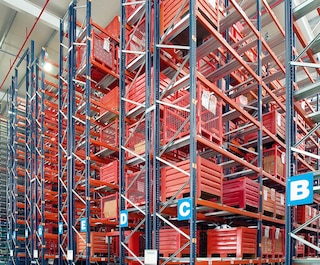

Suporte para contêiner em porta paletes

Suportes para contêiner

Utilizados quando são armazenados nos porta pallet contêiner com pés em vez de guias inferiores. São colocados dois por contêiner: um no lado direito e outro no lado esquerdo.

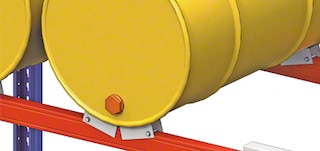

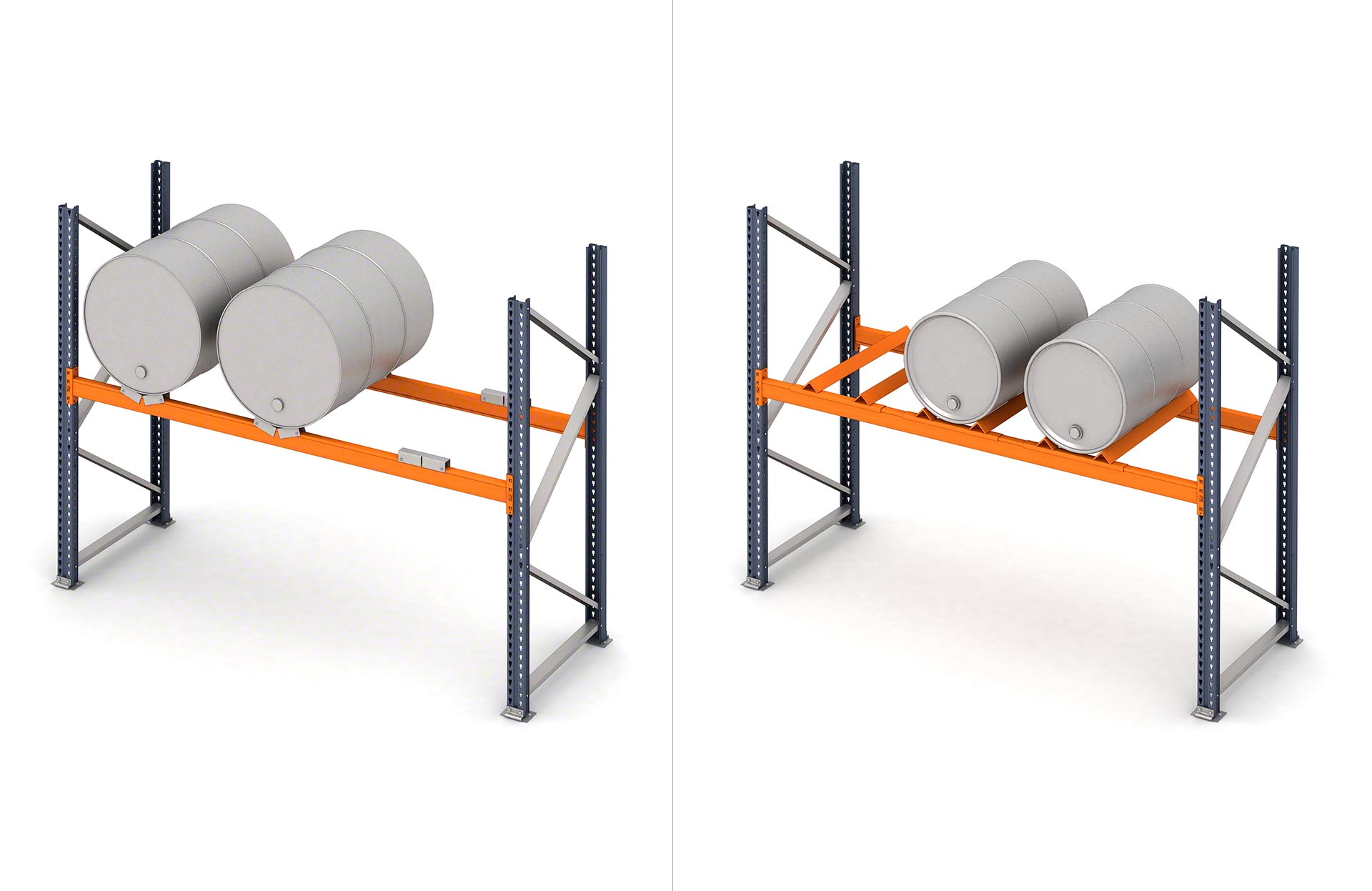

Suportes para tambores e bobinas em estruturas porta paletes

Suportes para tambores e bobinas

São utilizados para armazenar unidades de carga cilíndricas, como tambores ou bobinas. Disponíveis em diferentes modelos de acordo com as características da carga a depositar.

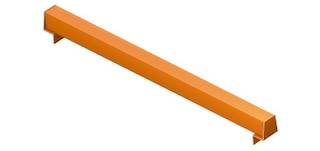

Travessas elevadas das estruturas porta paletes

Travessas elevadas

São colocadas perpendicularmente às longarinas e configuram a superfície de apoio para armazenar unidades de carga sem guias inferiores.

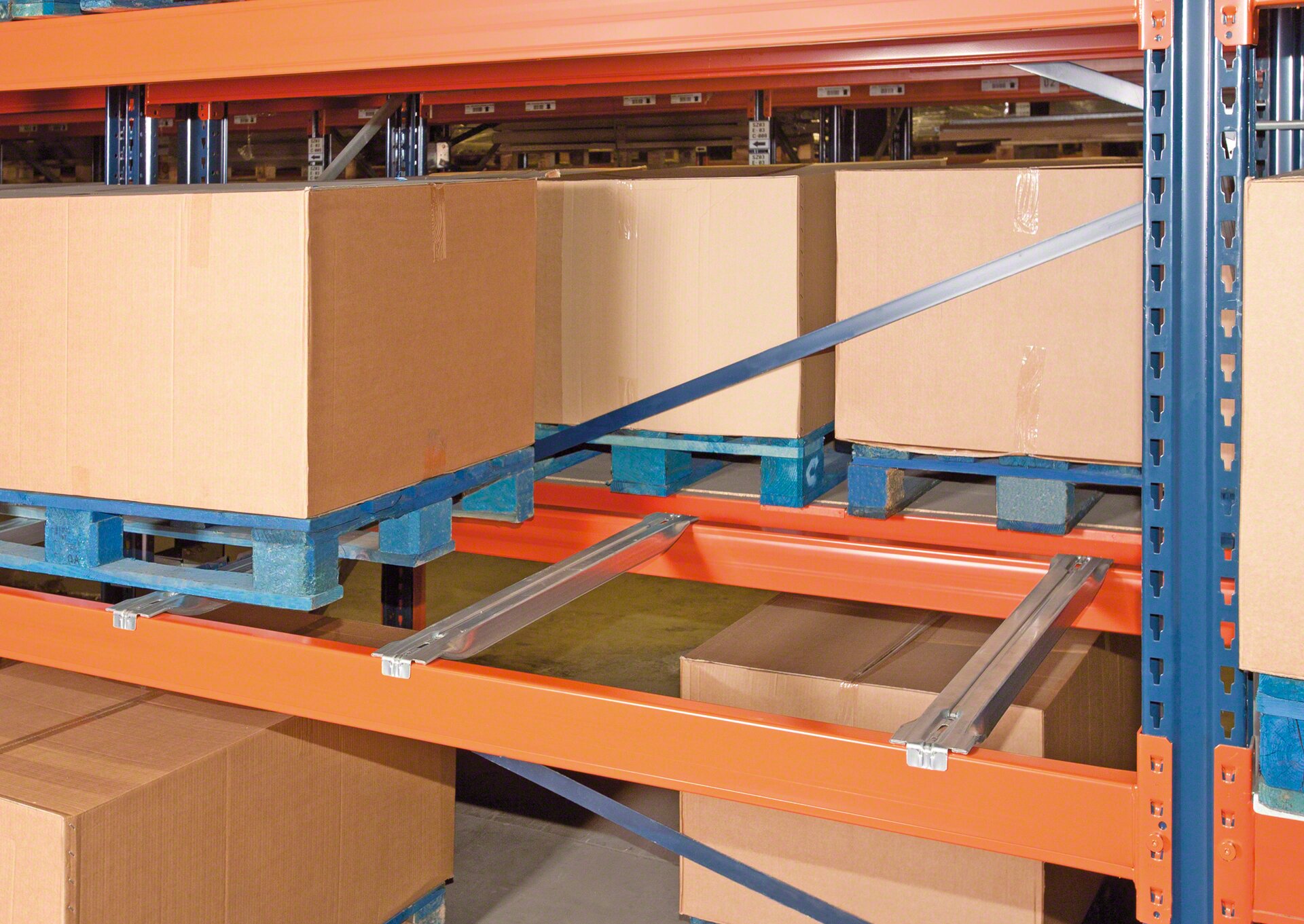

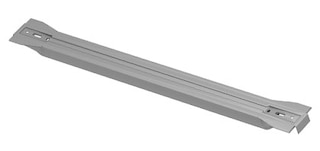

Travessas palete das estruturas porta paletes

Travessas palete

São colocadas perpendicularmente às longarinas para evitar a queda dos paletes ao serem inseridos com as guias inferiores paralelas às longarinas.

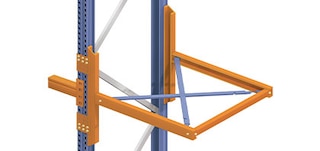

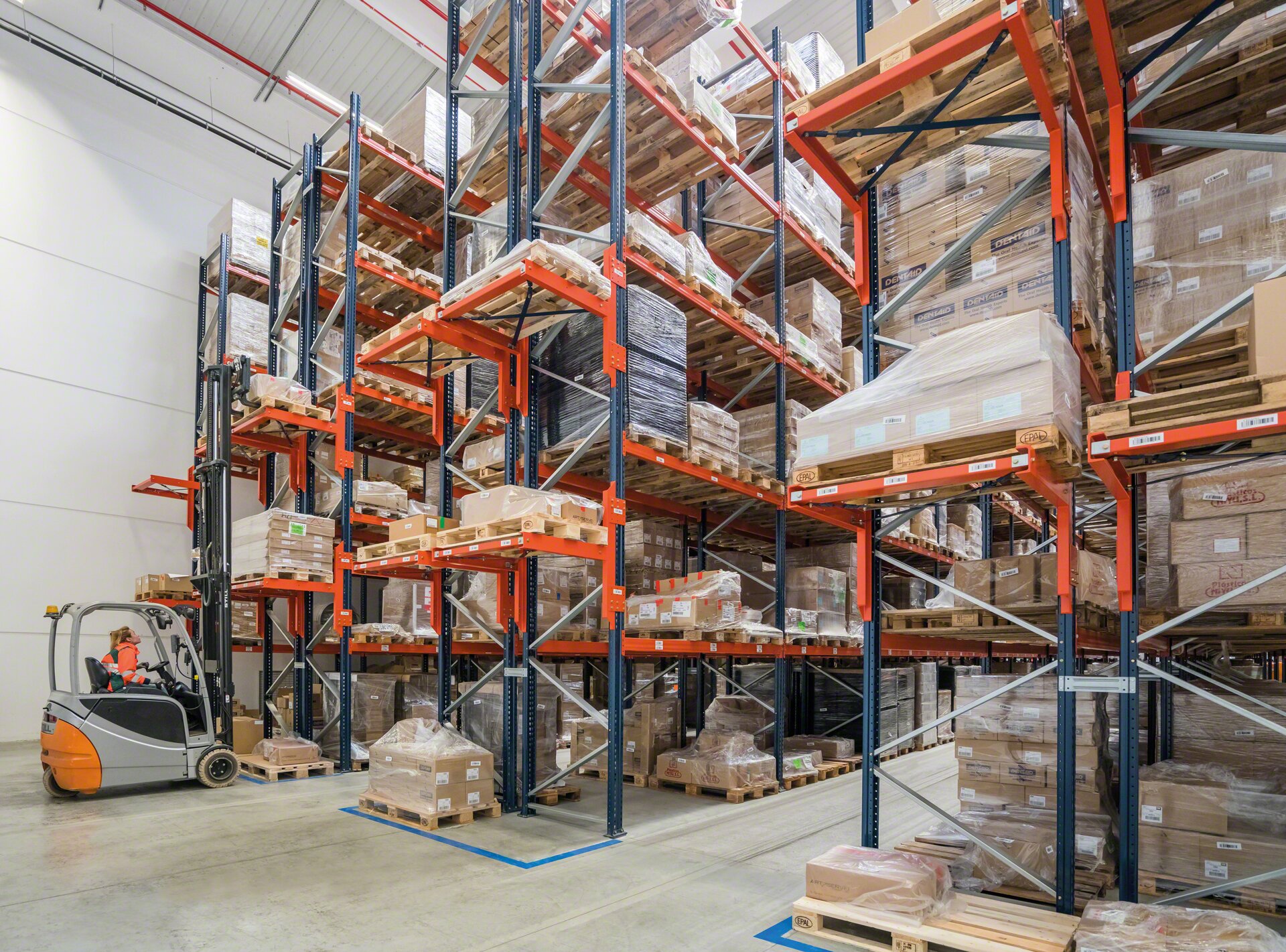

Suportes de entrada das estruturas porta pallets

Suportes

São instalados nas cabeceiras das estruturas porta pallet para o armazenamento provisório de paletes. São utilizados quando o número de movimentos dentro do armazém é alto.

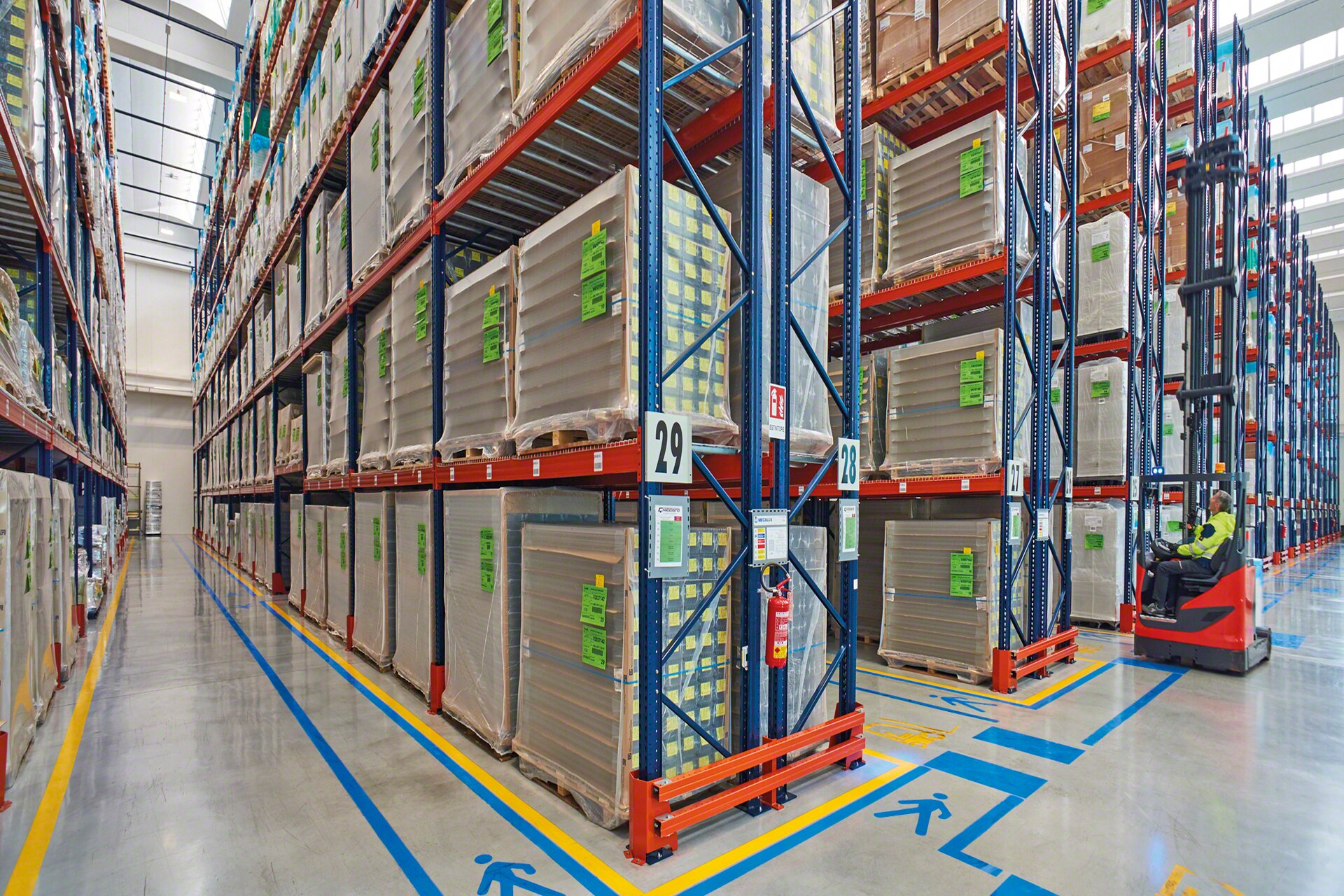

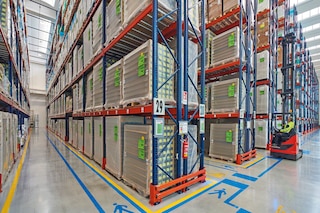

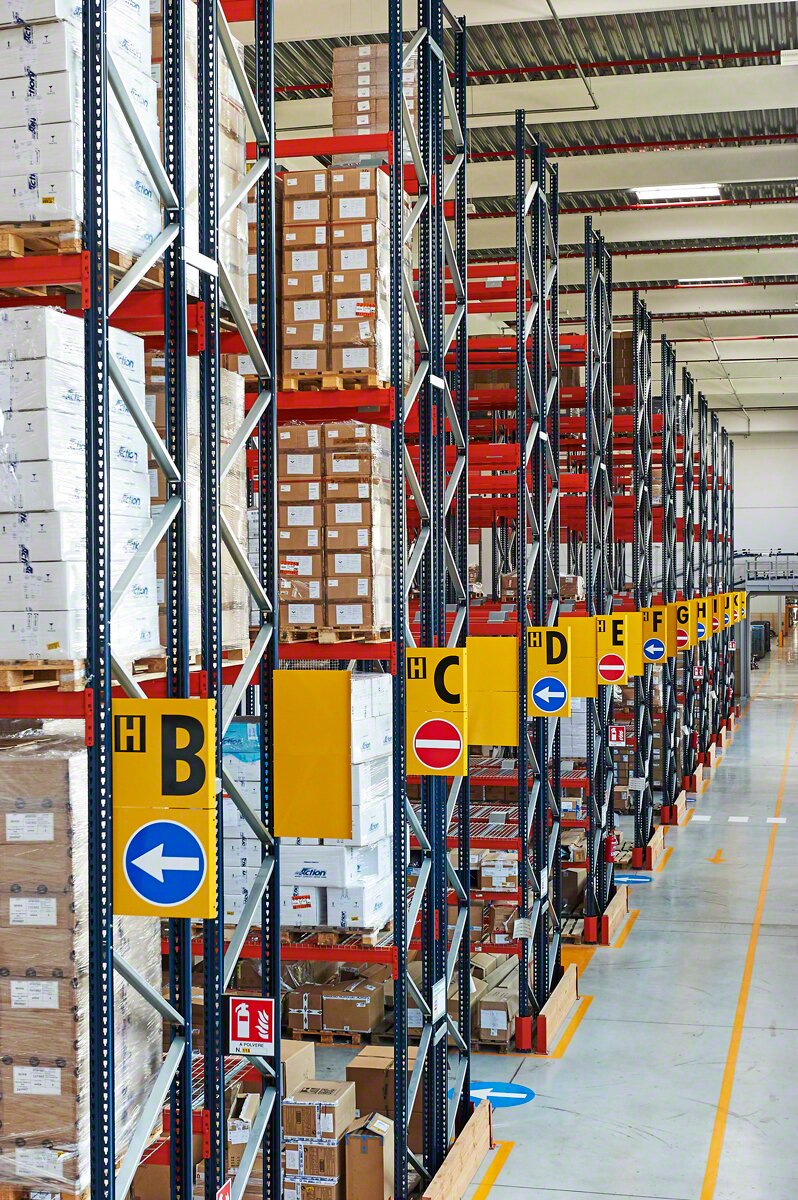

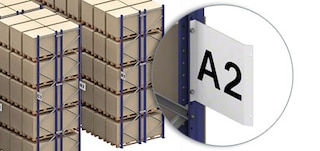

As prateleiras para paletes são identificadas com bandeirolas de sinalização

Bandeirolas de sinalização

Placas retangulares situadas nas extremidades dos racks porta pallet que permitem a colocação de letras ou números para identificá-los. Oferecem três posições de montagem.

Catálogos

Catalog - 4 - Porta-paletes - pt_BR

Porta paletes / Porta Pallet (catálogo)

O sistema mais universal para o acesso direto a cada palete

Baixar
Catalog - 3 - Easy-wms - pt_BR

Sistema de Gerenciamento de Armazém

Inovação tecnológica para armazéns eficientes

Baixar

Perguntas frequentes

Os porta paletes são o sistema de armazenagem mais utilizado em armazéns de mercadoria paletizada. Isso se deve à sua simplicidade construtiva, versatilidade, fácil montagem e custo relativamente baixo. Além disso, é o único sistema com acesso direto a qualquer palete armazenado, garantindo um gerenciamento eficiente do estoque e tornando-se a solução ideal para as empresas que manuseiam muitas referências e poucos paletes para cada uma delas.

A principal vantagem do sistema de armazenagem porta paletes é o acesso direto a cada palete armazenado, pois garante a máxima agilidade nas operações de carga e descarga e um gerenciamento eficiente do estoque. A sua grande versatilidade e o alto número de localizações disponibilizadas também fazem com que seja a solução adequada para inúmeras necessidades de armazenamento.

No entanto, optar por esses porta paletes pode limitar a capacidade de armazenamento em certas circunstâncias, especialmente quando se manuseiam poucas referências e muitos paletes para cada uma delas. Nesse caso, costuma-se recomendar a implantação de sistemas de armazenamento compacto, como os porta paletes drive-in, os porta paletes dinâmicos, os porta paletes push-back ou o sistema Pallet Shuttle.

As medidas dos porta paletes convencionais são adaptadas às necessidades de cada armazém. Em altura, podem medir poucos metros ou superar os 40 m (em armazéns automáticos). Em termos de comprimento não há limites: os módulos podem ser colocados um atrás do outro, embora seja necessário disponibilizar passarelas de segurança, assim como podem ser criados túneis interiores que desempenham a função de atalho entre corredores. Por outro lado, a profundidade do montante é definida pelas dimensões do palete. Para um europalete que mede 1.200 mm de profundidade, o montante terá normalmente 1.100 mm.

O comprimento das longarinas das estruturas porta paletes dependerá do tipo de palete armazenado. Portanto, para o armazenamento de europaletes (800 x 1.200 mm), as longarinas padrão são de 1.825, 2.700 e 3.600 mm. No caso do armazenamento de paletes americanos (1.000 x 1.200 mm) as longarinas são de 2.225 e 3.300 mm.

O grampo de união entre a longarina e o pilar inclui um seguro antidesbloqueio pensado para oferecer maior segurança ao conjunto. Ao estar integrado no próprio grampo, o dispositivo está permanentemente acionado e, uma vez instalado, não pode ser removido sem desmontar a longarina. Isso impede o manuseio acidental ou deliberado, garantindo a resistência e a estabilidade da estrutura porta pallet. O seguro antidesbloqueio é uma inovação exclusiva da Mecalux.

A cataforese é um processo de pintura por imersão que proporciona alta resistência contra a corrosão e que também se destaca por revestir totalmente a superfície (inclusive as partes mais inacessíveis da peça) e pela uniformidade da espessura de revestimento, o que melhora o comportamento da peça diante da corrosão e protege arestas e cantos. A Mecalux aplica a tinta cataforética nos pilares que compõem os montantes dos porta paletes.

Embora sejam utilizados fundamentalmente para o armazenamento de paletes, as estruturas porta pallet podem ser adaptadas, através de vários acessórios, ao armazenamento de outros tipos de cargas, como contêineres (metálicos, de plástico e de madeira), bobinas, tambores e outros elementos cilíndricos, ou diferentes produtos de média e grandes dimensões não paletizados.

Na sua configuração padrão, os porta paletes não utilizam prateleiras, pois os paletes são armazenados apoiados diretamente sobre as longarinas. No entanto, é possível instalar prateleiras metálicas ou de madeira sobre as longarinas para adaptar esses porta paletes ao armazenamento de outros tipos de unidades de carga ou outras operações, por exemplo, para a preparação de pedidos nos próprios porta paletes.

Sim, as estruturas porta pallets são compatíveis com a preparação de pedidos, uma vez que permitem combinar as funções de armazenamento com os trabalhos de picking. A primeira possibilidade consiste em fazer picking diretamente sobre os paletes localizados ao nível do solo, uma prática bastante comum em muitos armazéns. Da mesma forma, e desde que a altura da localização seja adequada e o operador possa acessar facilmente os produtos (auxiliado, por exemplo, por uma máquina selecionadora de pedidos), os dois ou três primeiros níveis do porta paletes também podem ser utilizados para a preparação de pedidos a partir do próprio palete. Outra alternativa consiste em instalar prateleiras nos níveis inferiores destinados ao picking, o que permitirá sua utilização para o armazenamento de outros tipos de unidades de carga, assim como reservar os níveis superiores do porta paletes para depositar paletes de reserva.

Pode ser utilizado qualquer tipo de empilhadeira (contrabalançadas, retráteis, tipo torre, etc.), desde que o corredor tenha a largura adequada e as máquinas possam atingir os níveis de carga superiores. No caso dos porta paletes de profundidade dupla, a empilhadeira utilizada deve ter garfos telescópicos para acessar o palete mais distante.

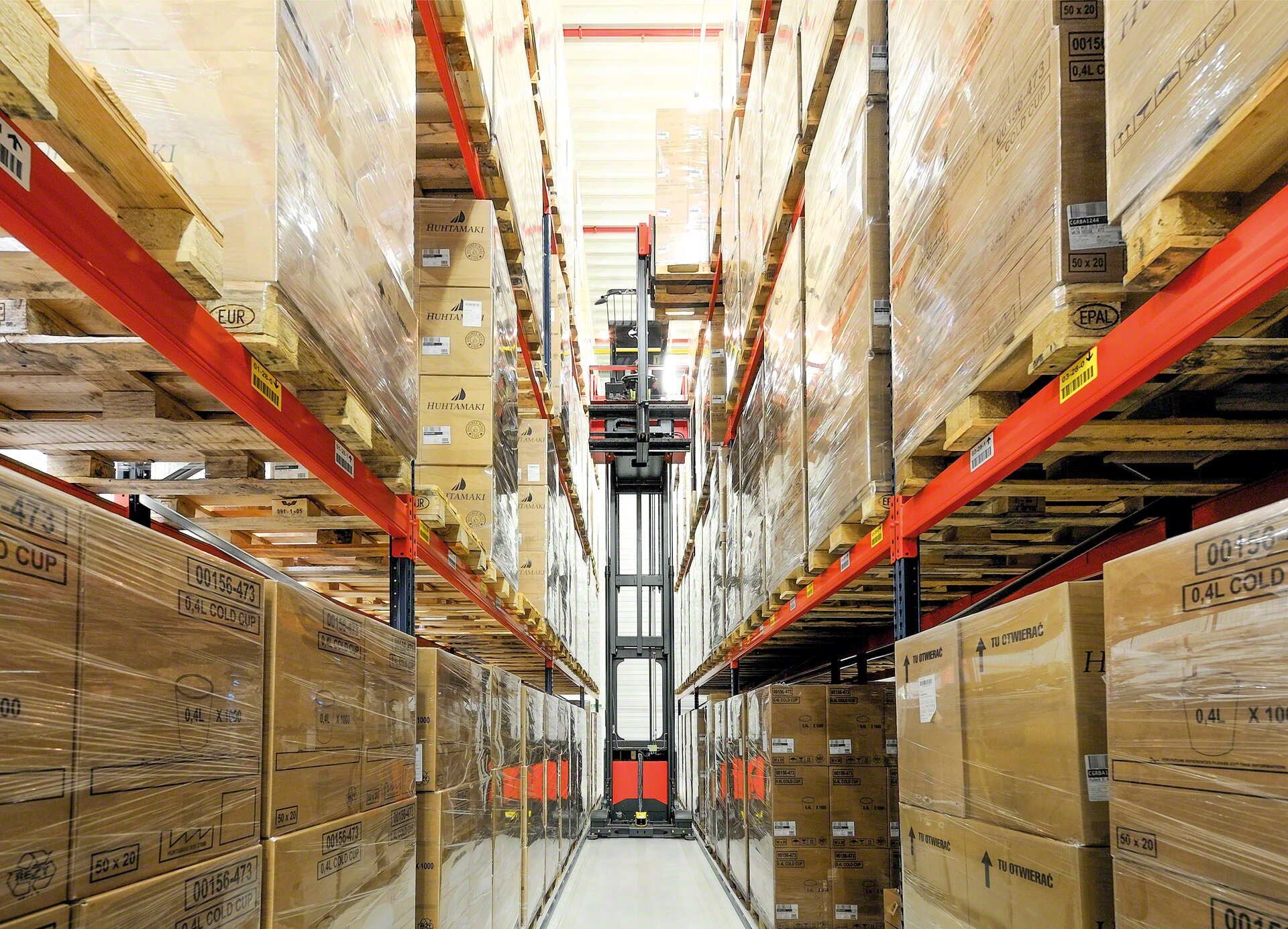

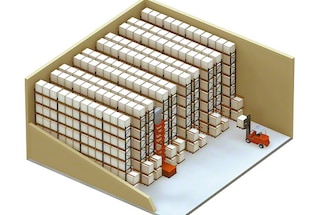

Ao utilizar empilhadeiras tipo torre, muito comum em corredores estreitos com porta paletes de grande altura, instala-se um sistema de direcionamento que orienta o percurso da empilhadeira no interior do corredor de trabalho. O direcionamento pode ser mecânico (mediante perfis situados em ambos os lados do corredor e fixados no solo) ou filoguiado (através de um fio enterrado no solo que produz um campo magnético que orienta o sentido do deslocamento).

Nos armazéns onde são utilizadas empilhadeiras tipo torre, os porta paletes convencionais de até 15 m de altura podem ser facilmente automatizados, sem modificar a estrutura do armazém, através da instalação de transelevadores trilaterais automáticos. Essa solução, equipada com um sistema de extração trilateral, automatiza totalmente as operações que permitem depositar e extrair. Caso seja necessária a automação total do armazenamento de paletes, a Mecalux pode ajudá-lo no projeto e instalação de um armazém automático.

Sem dúvida alguma. A Mecalux oferece uma visita técnica gratuita, que permitirá aos seus especialistas em soluções de armazenagem identificar, junto ao cliente, os requisitos e os fluxos de movimento de mercadoria para definir um layout de armazém de acordo com as necessidades logísticas.

A Mecalux coloca à disposição dos seus clientes os serviços do departamento de pós-venda para: revisões periódicas, assessoria para garantir um uso seguro das estruturas, entrega de manuais de segurança, assessoria técnica em soluções e segurança no armazém, investigação de incidentes/acidentes no armazém e serviço de atendimento telefônico. Também existe a possibilidade de efetuar um plano de inspeções periódicas programadas, mediante a assinatura de um contrato de inspeção.

Sim. A Mecalux oferece o serviço de Inspeção Técnica das Estruturas porta paletes (ITE), cuja obrigatoriedade anual faz parte da norma UNE-EN 15635 (Armazenamento em porta paletes metálicos. Utilização e manutenção do equipamento de armazenamento). A inspeção envolve a elaboração de um relatório que deve refletir o resultado da mesma, incluindo, se for o caso, propostas de ações a realizar em prol da segurança do armazém. A Mecalux coloca à disposição os serviços do departamento de inspeção técnica para fazer inspeções anuais, emitir o relatório de certificação e gerar a etiqueta de inspeção.
