Porta paletes deslizantes (Movirack)

Porta paletes deslizantes

Movirack

Sistema de armazenagem em porta paletes deslizantes que combina a compactação com o acesso direto a cada palete e aumenta de forma significativa a capacidade do armazém.

O produto

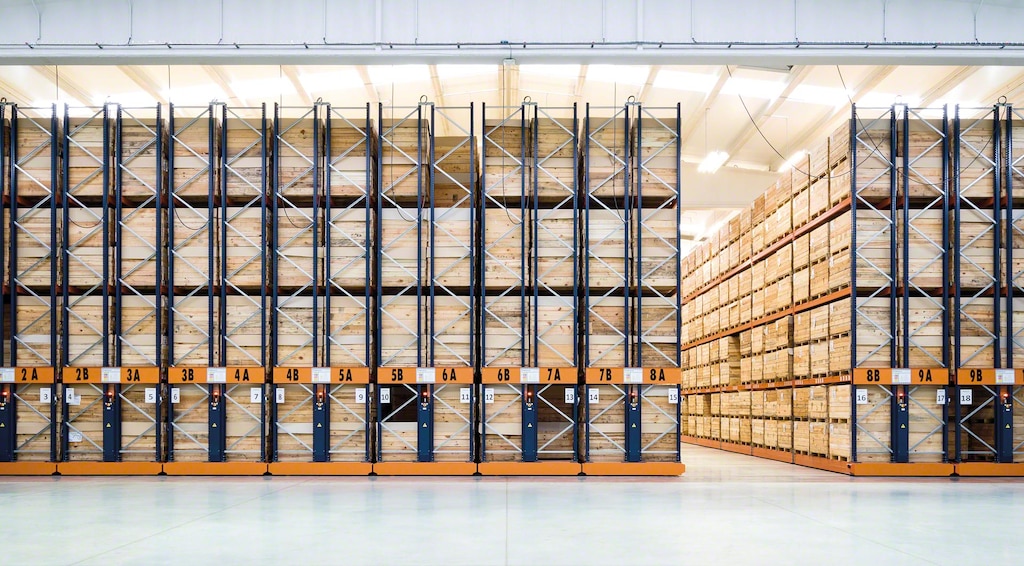

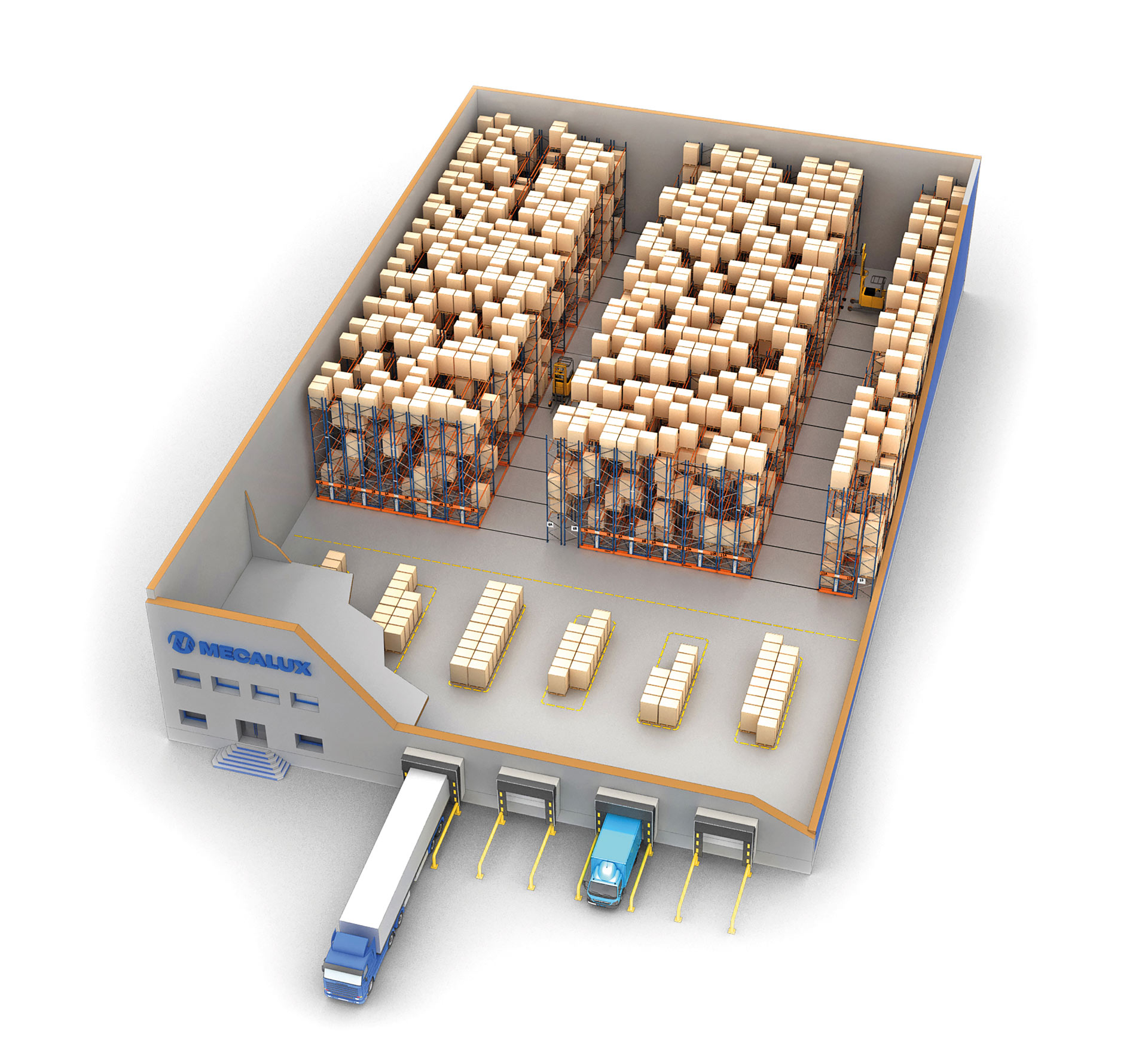

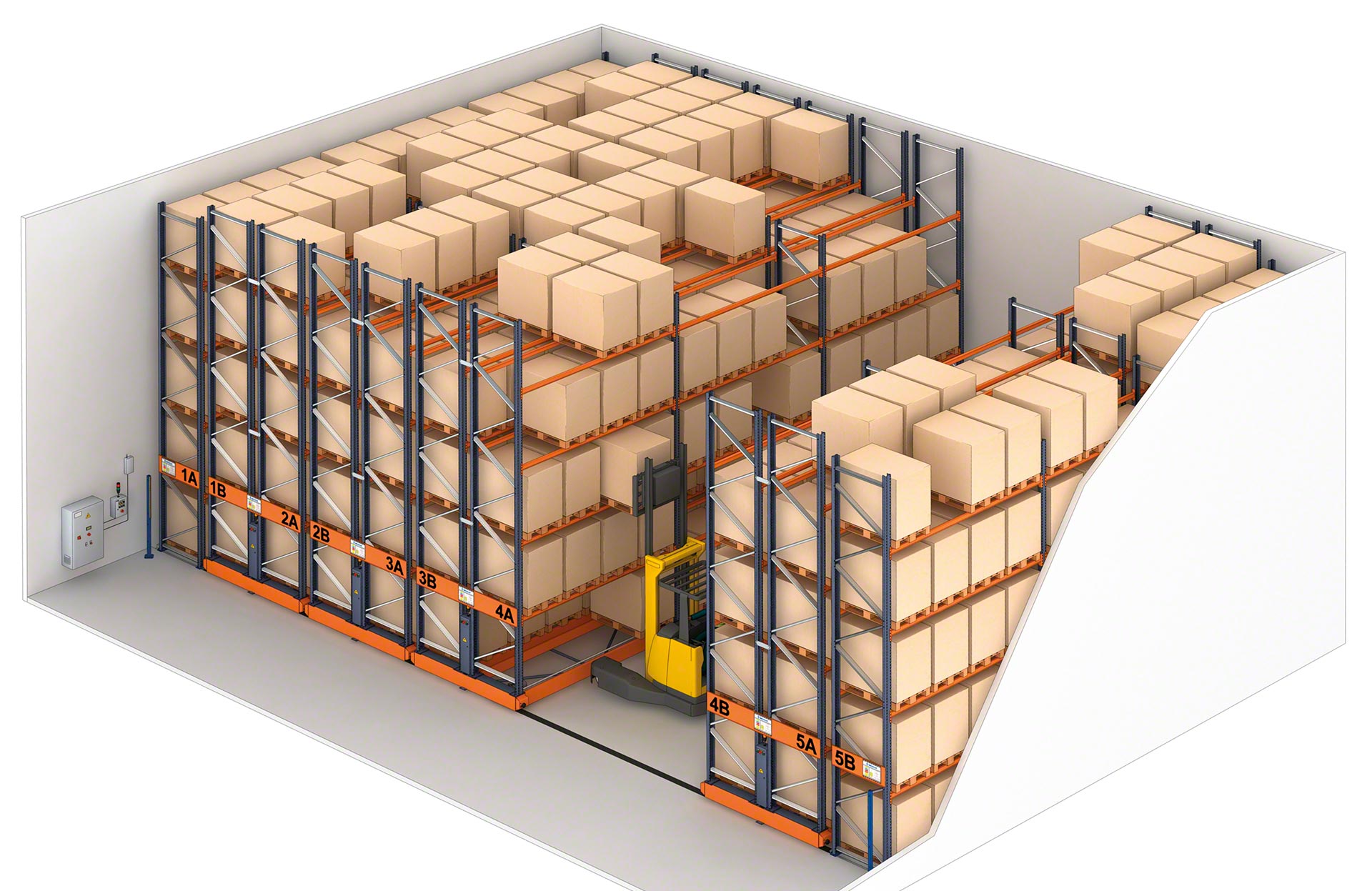

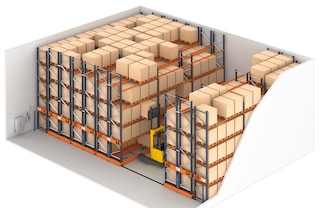

Armazenagem em porta pallets deslizantes: otimização do espaço com acesso direto

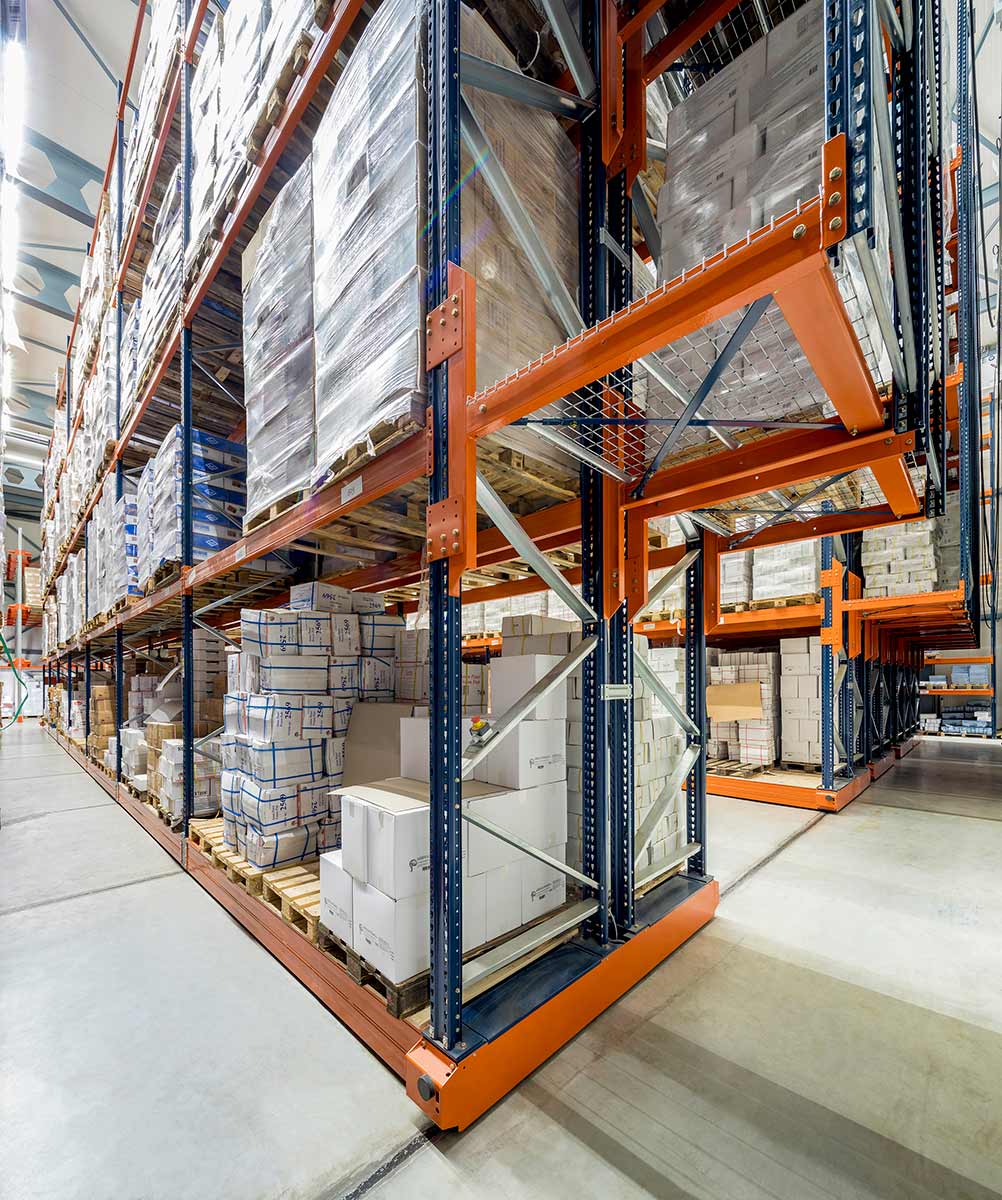

Os porta pallets deslizantes são uma solução de armazenamento de alta densidade que permite aumentar consideravelmente a capacidade de armazenamento sem perder o acesso direto a cada palete. Os porta pallets são instalados sobre bases móveis motorizadas que se deslocam lateralmente nos trilhos.

O sistema de porta pallets deslizantes da Mecalux permite otimizar ao máximo o volume ocupado pela instalação graças ao movimento controlado dos blocos de porta pallets, que se juntam ou se separam para abrir unicamente o corredor de trabalho exigido para cada ocasião.

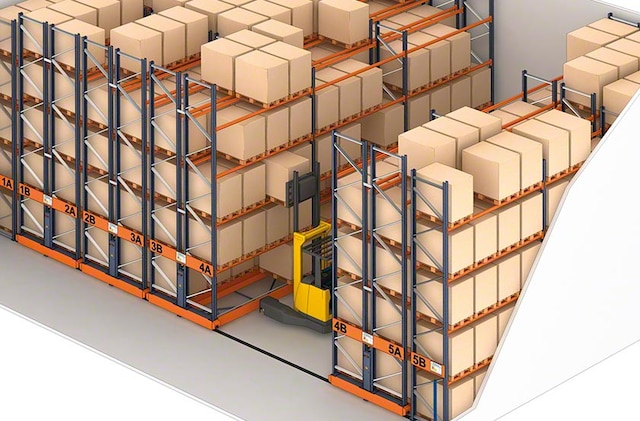

Movirack é um sistema de armazenagem em porta pallets deslizantes

Vantagens dos porta paletes deslizantes

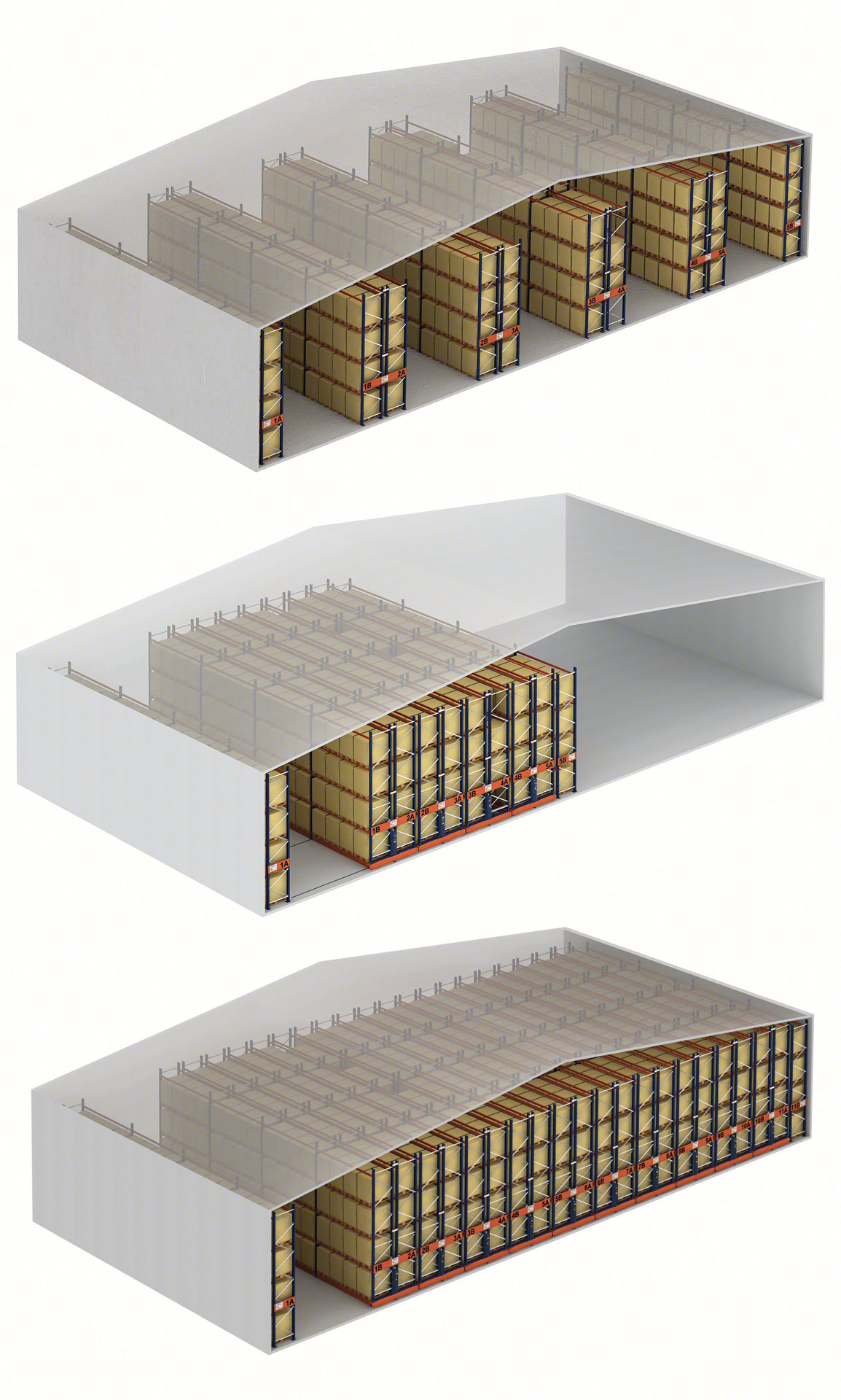

  • Maior capacidade de armazenamento: os porta-paletes sobre bases móveis proporcionam um aumento de capacidade entre 80 e 120% em relação aos porta-paletes convencionais.
  • Acesso direto: é o único sistema de armazenamento compacto que permite acessar de forma direta todo o estoque armazenado.

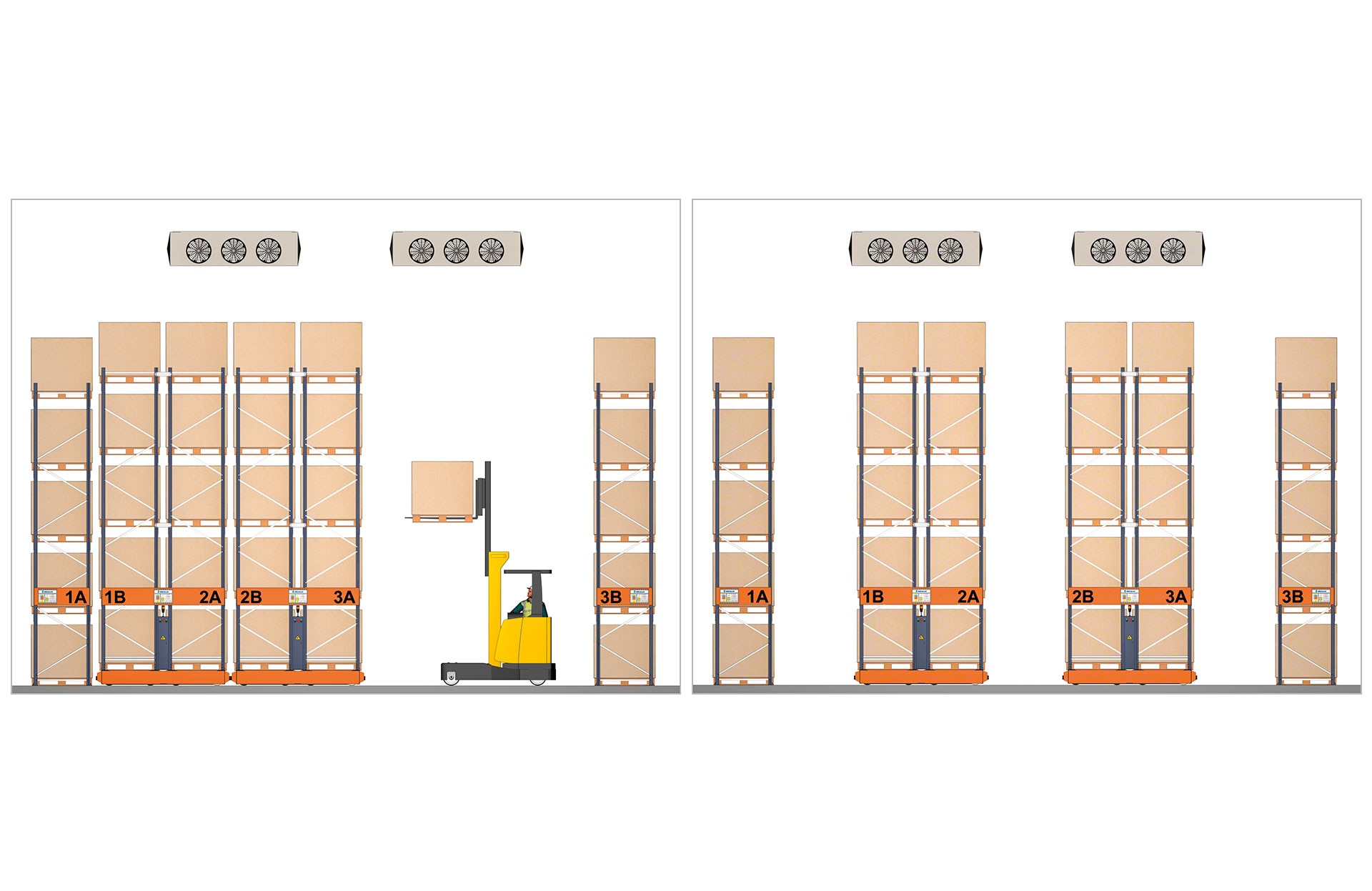

  • Economia de energia em câmaras frias: ao otimizar o uso do espaço, o volume de ar a refrigerar é muito inferior, o que reduz o consumo de energia.

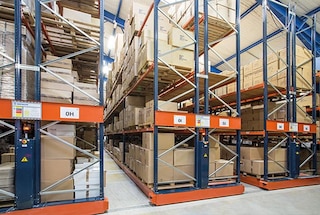

  • Aptos para picking: o modo de funcionamento Multicorredor permite abrir até 3 corredores simultaneamente em vez de apenas um para fazer os trabalhos de picking.

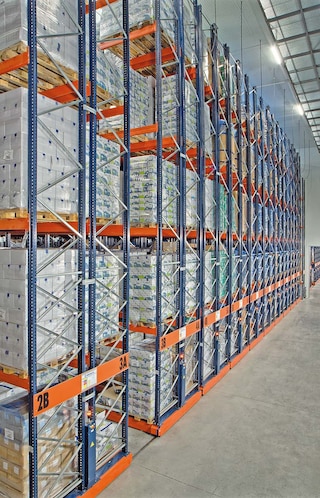

  • Versatilidade: os porta paletes deslizantes podem ser adaptados ao armazenamento de cargas não paletizáveis, como bobinas, tubos ou perfis.
  • Escaláveis: o sistema pode ser adaptado em função do crescimento do armazém, pois pode ser ampliado adicionando blocos de porta paletes deslizantes.
  • Segurança e durabilidade: são estruturas robustas equipadas com inúmeros dispositivos de segurança destinados a proteger os operadores e a mercadoria.
  • Grande capacidade de carga: cada base móvel pode mover mais de 600 toneladas.
O porta pallet deslizante para armazéns oferece uma grande capacidade e acesso direto à mercadoria

Os porta paletes deslizantes nos permitiram aumentar significativamente a capacidade de armazenamento

Denso
Rafael López Responsável pelo controle de Produção e Logística
Denso
(Barcelona, Espanha)

Aplicações dos porta paletes deslizantes

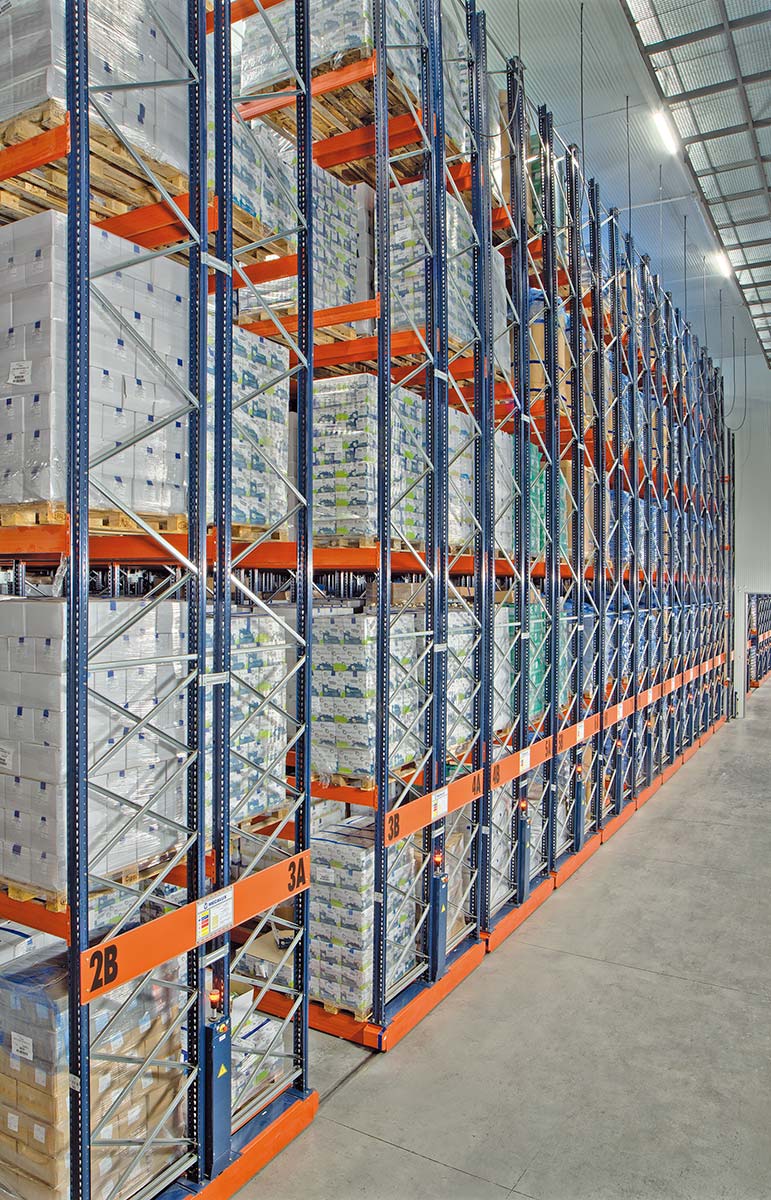

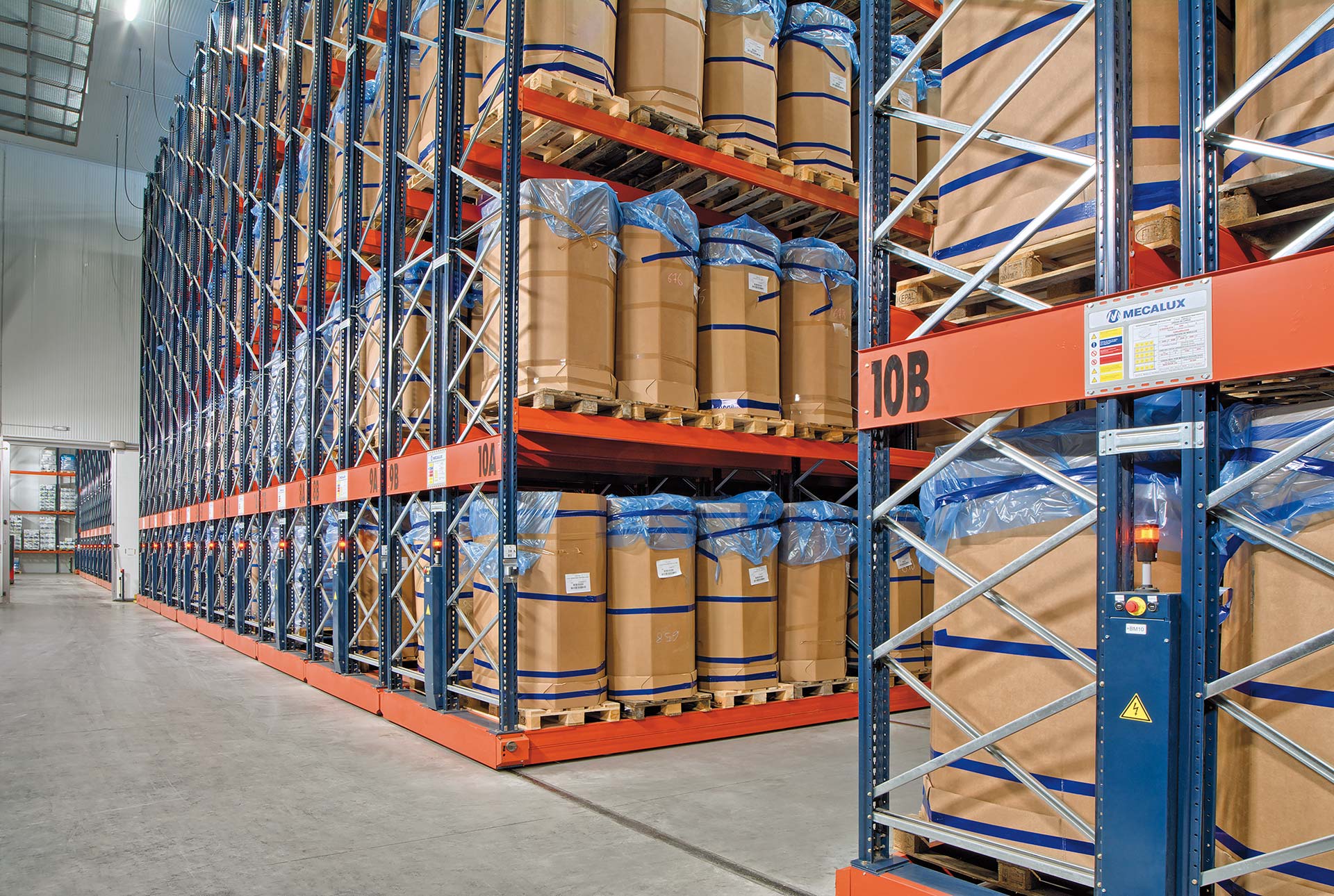

Ideais para o armazenamento compacto e com acesso direto a cada palete

O sistema de armazenagem em porta paletes deslizantes é perfeito para empresas que precisam ter acesso unitário a todos os paletes armazenados e desejam, ao mesmo tempo, aproveitar ao máximo a superfície disponível.

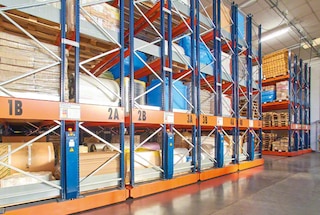

Os porta-paletes deslizantes sobre trilhos são recomendados para armazéns com uma grande variedade de referências

Armazéns com várias referências

O porta pallet deslizante é adequado para armazéns com uma grande variedade de referências de média e baixa rotatividade.

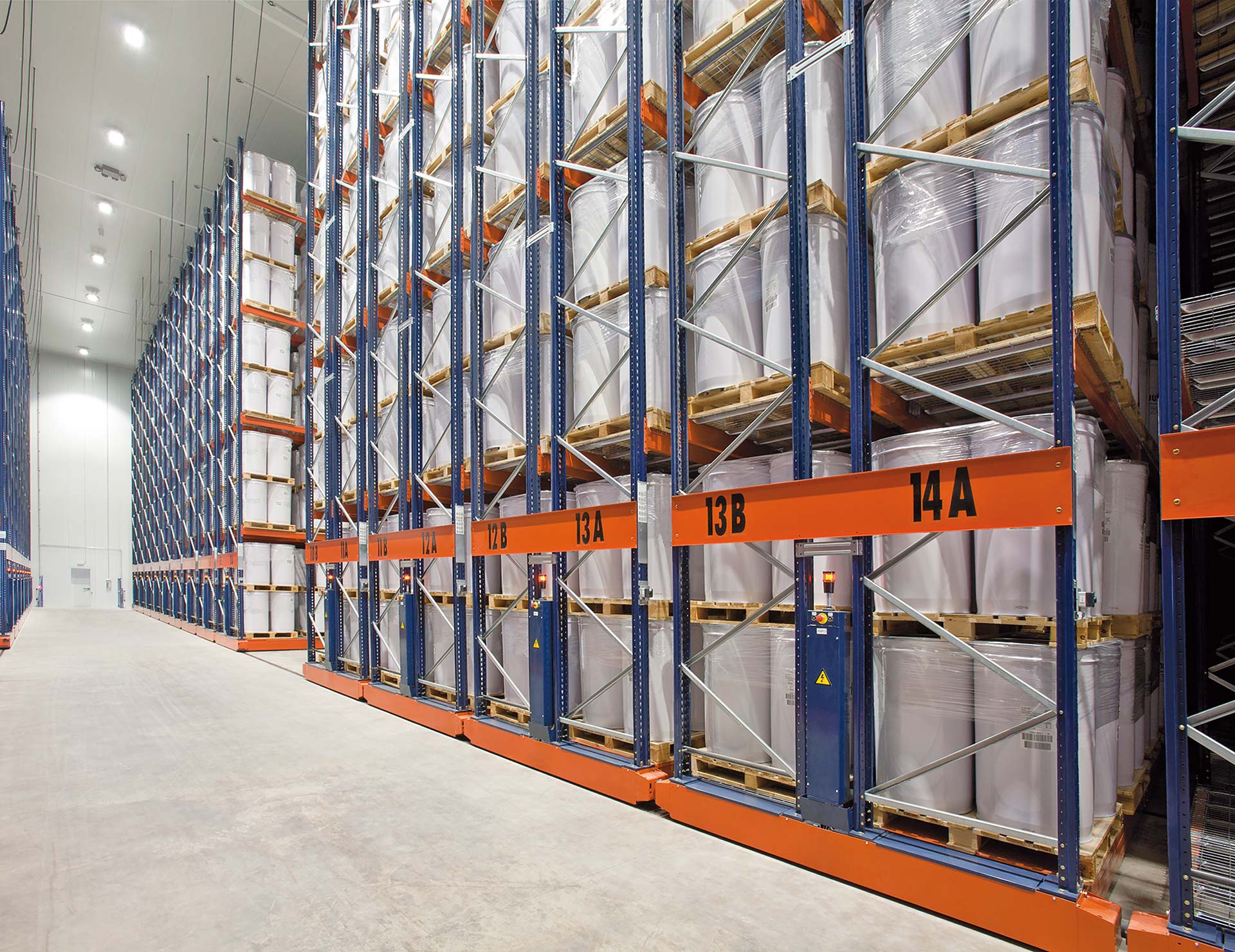

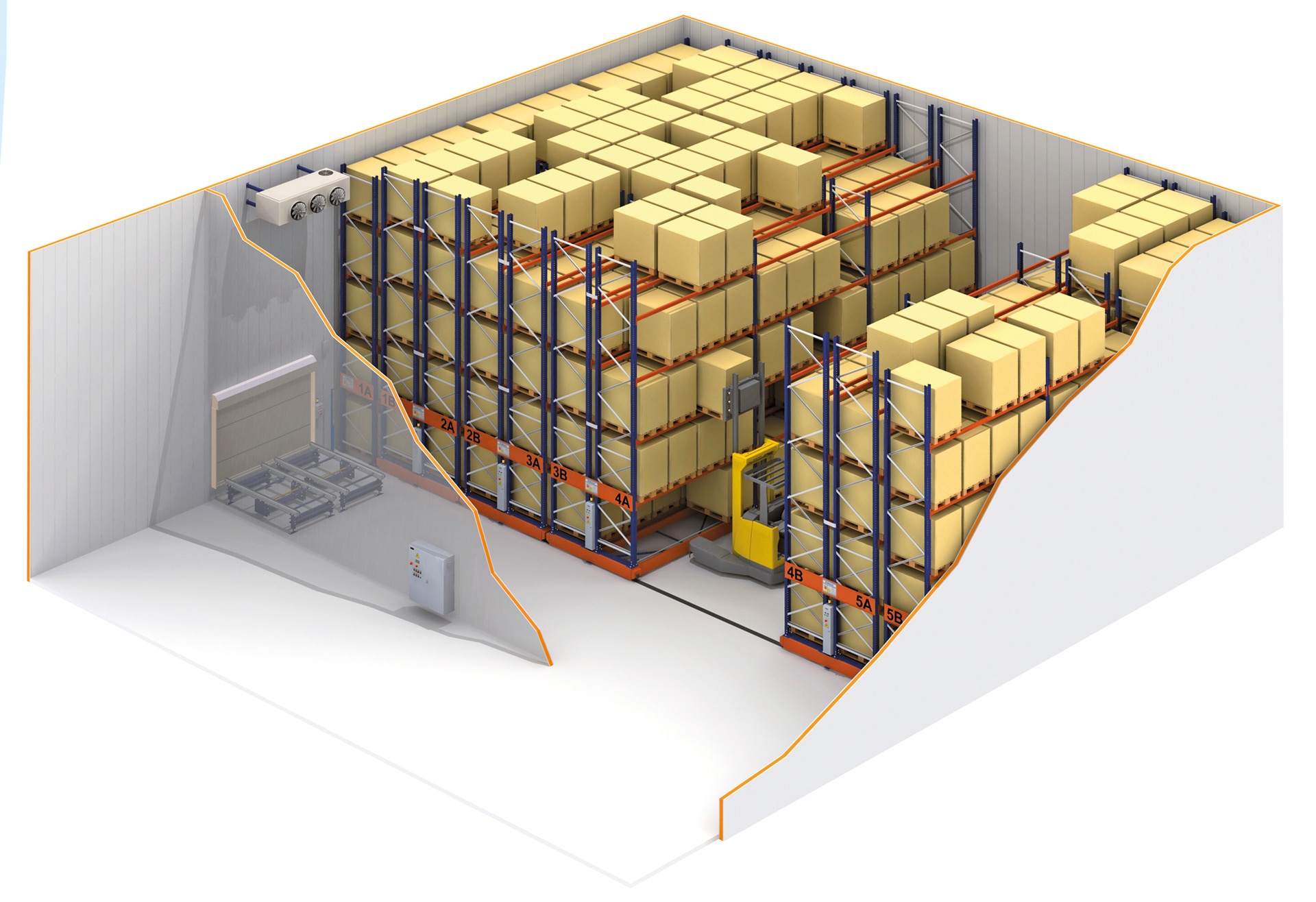

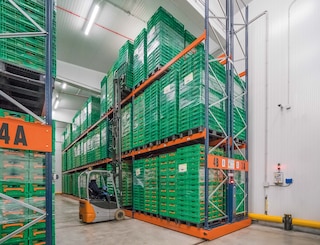

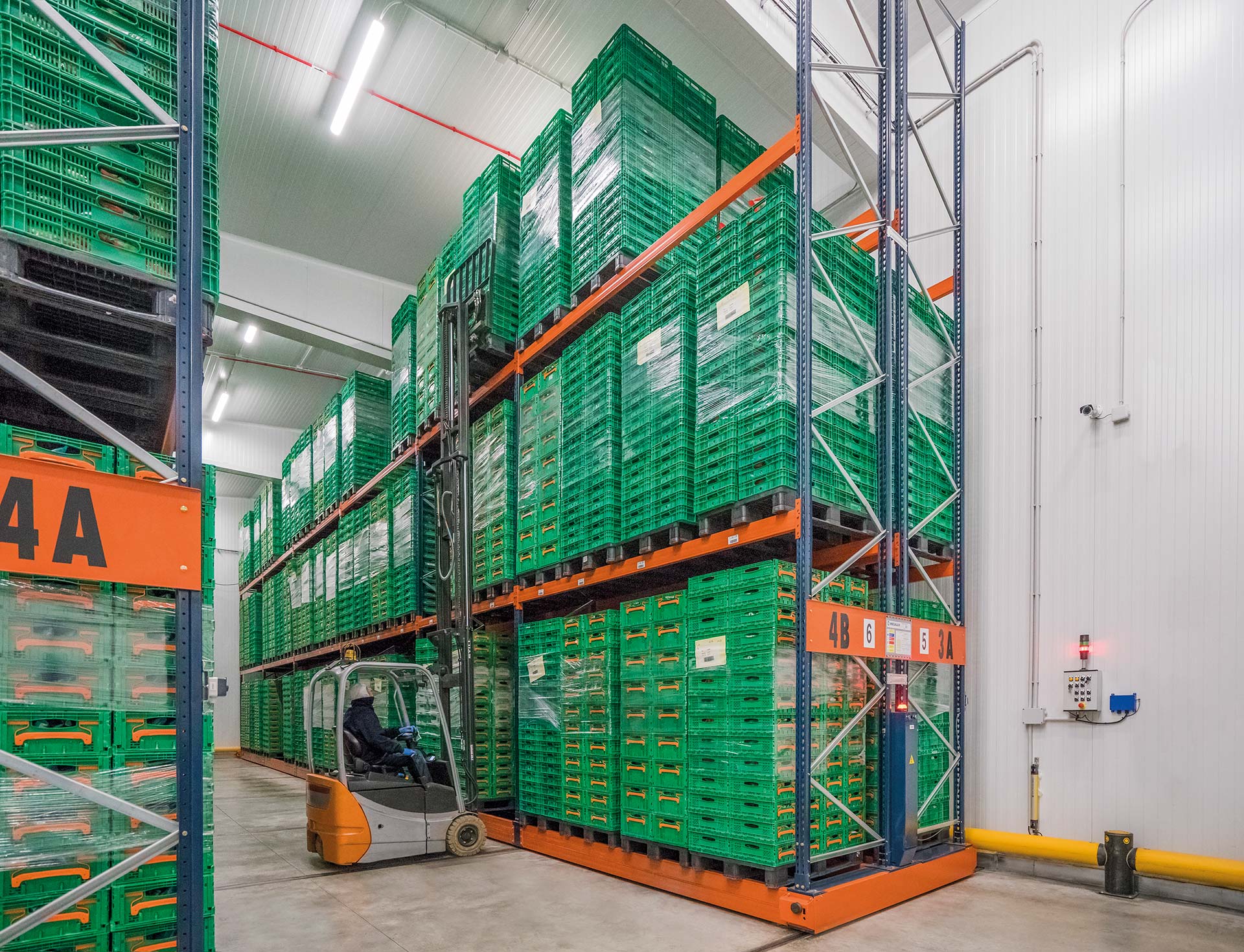

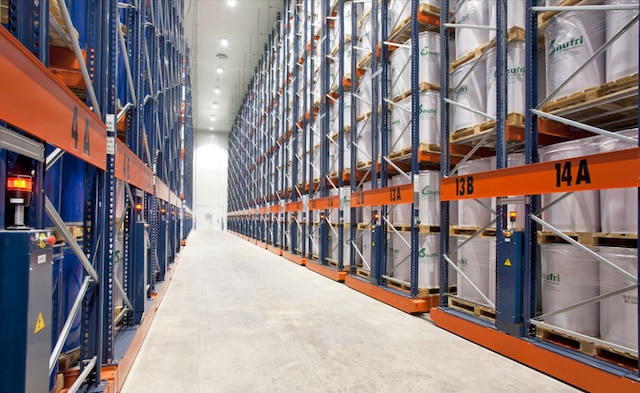

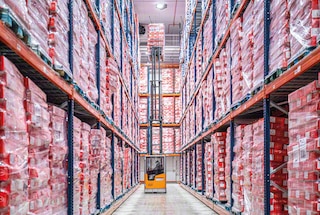

A armazenagem sobre bases móveis é perfeita para armazéns refrigerados e de congelamento

Armazéns refrigerados e de congelamento

Sua implementação em câmaras refrigeradas e de congelamento reduz significativamente o consumo de energia.

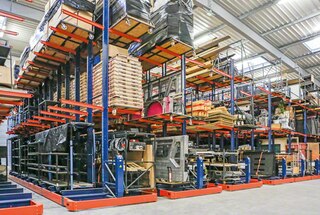

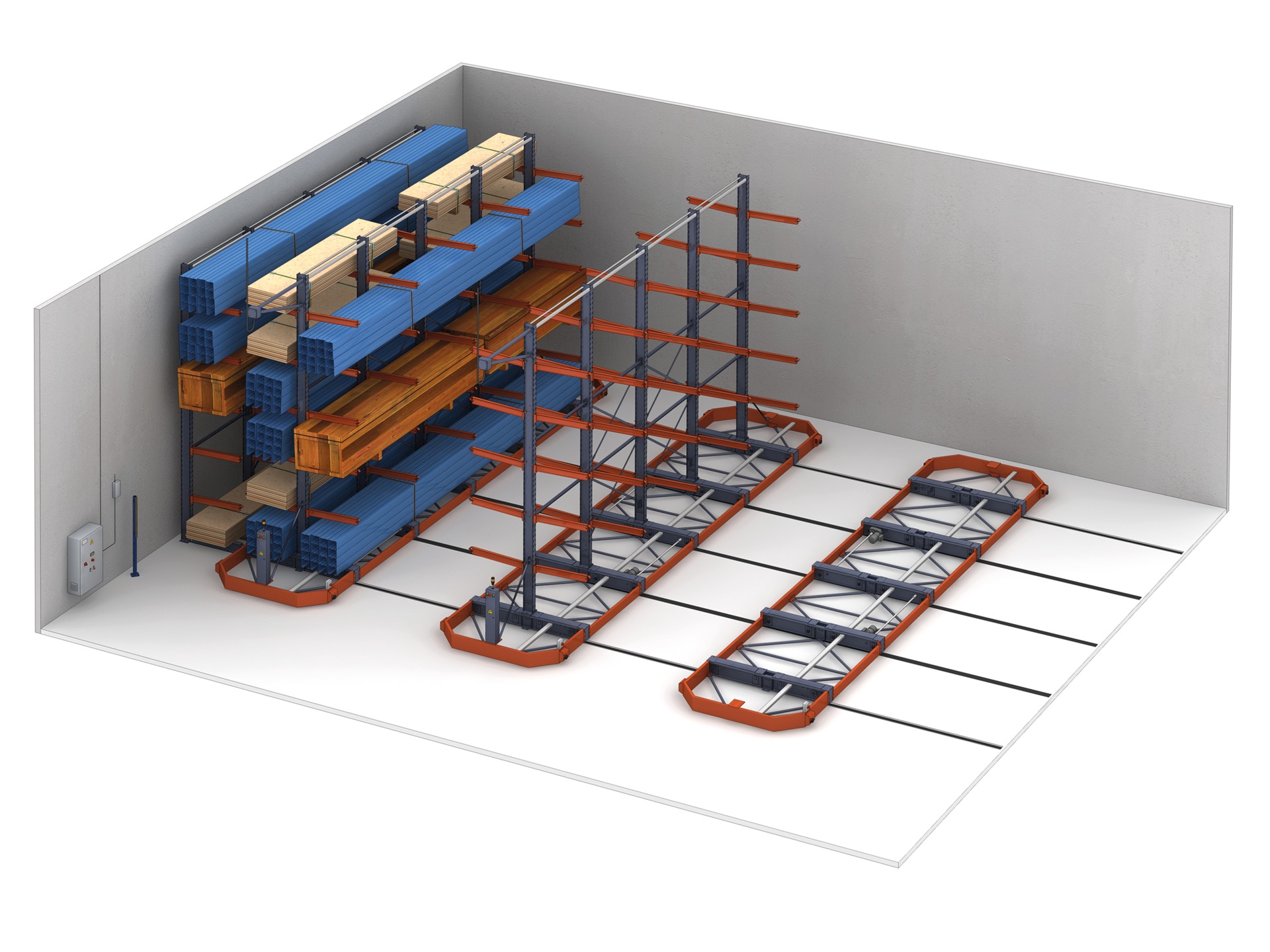

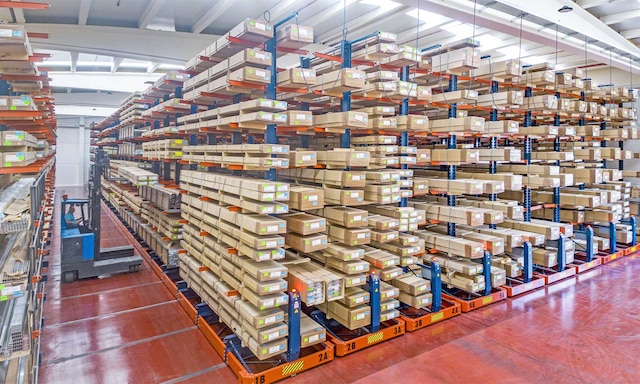

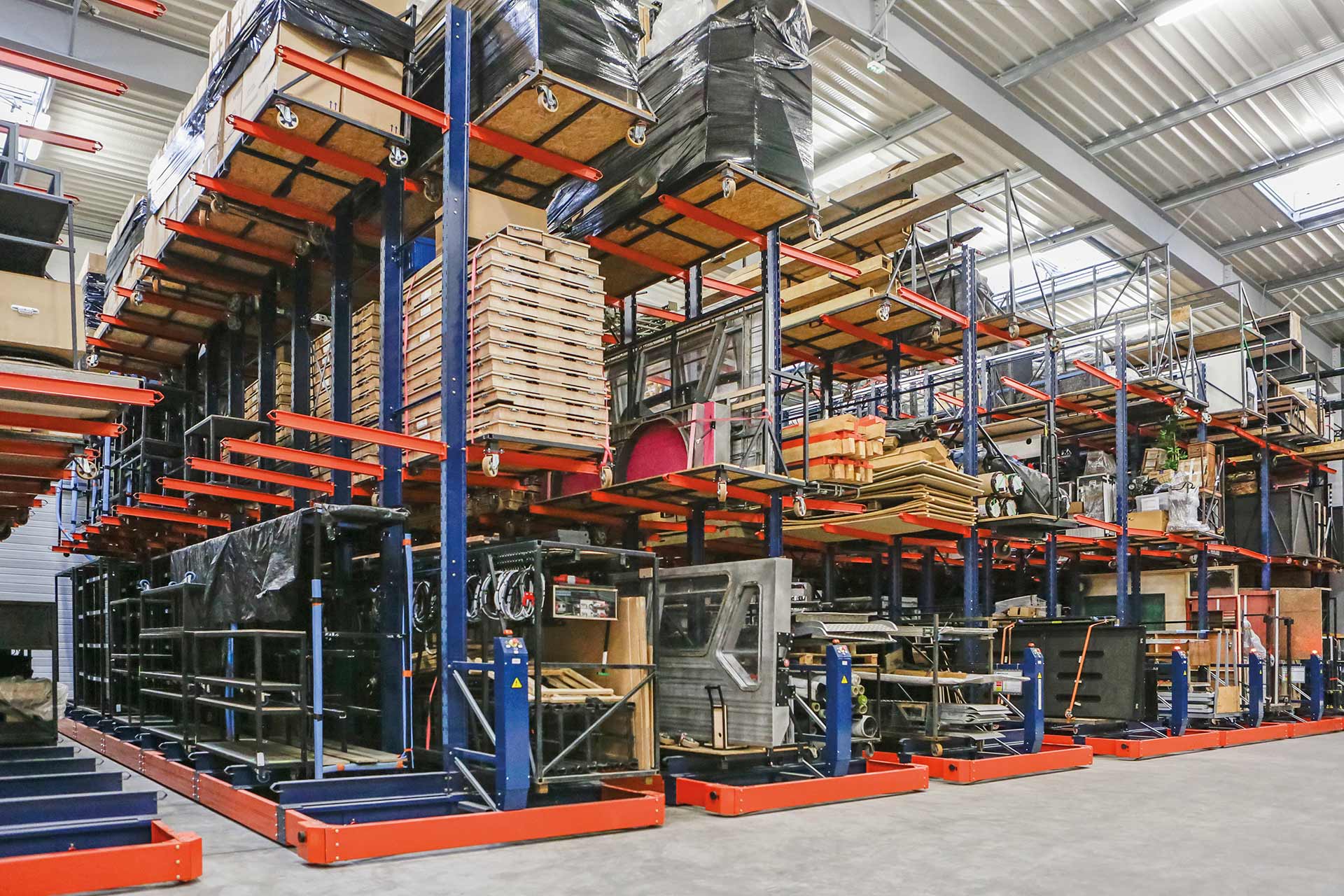

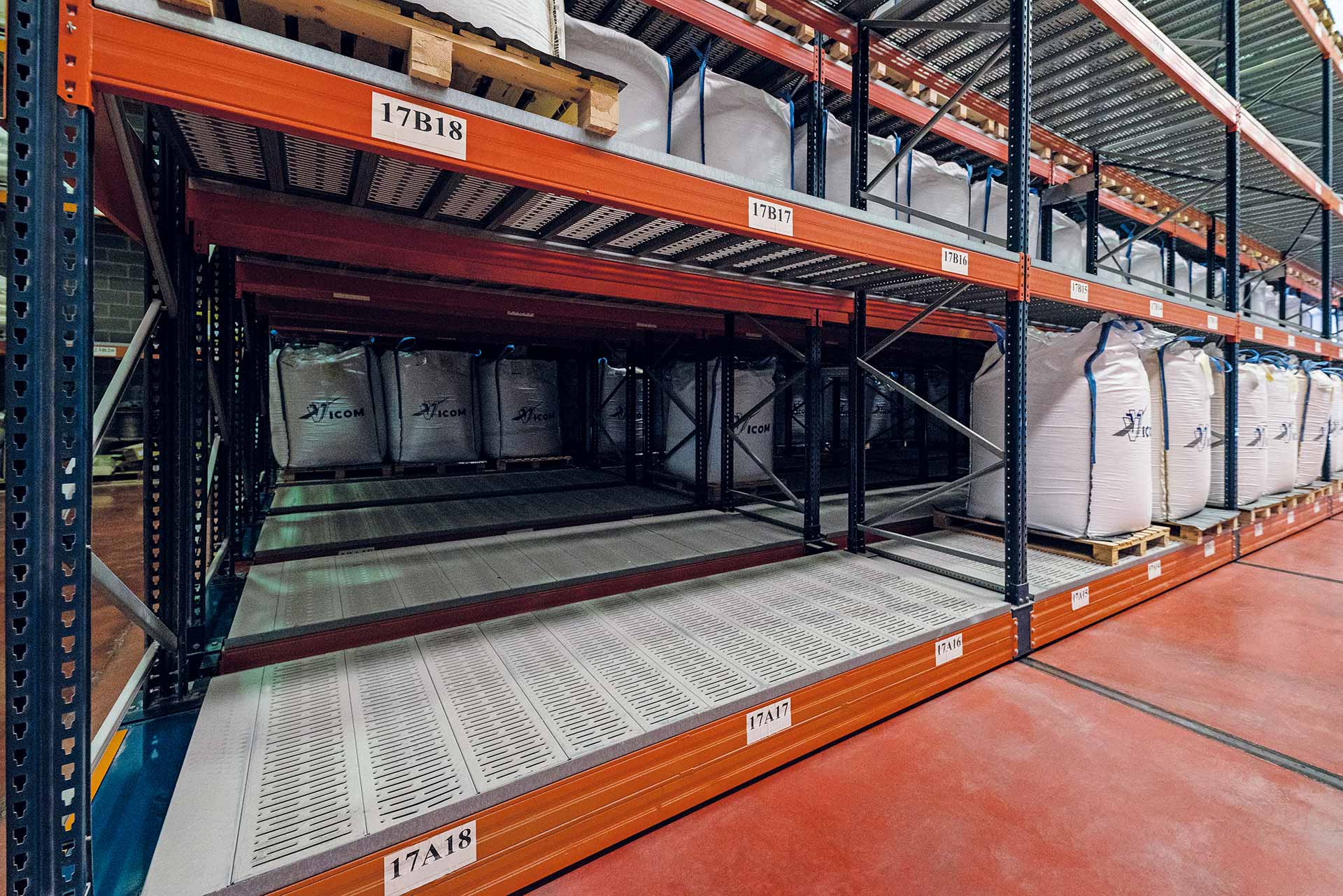

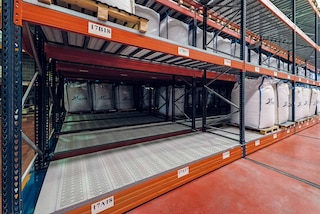

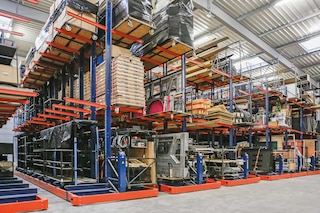

O sistema Movirack também é utilizado para armazenar mercadoria não paletizada

Armazenamento compacto de mercadoria não paletizada

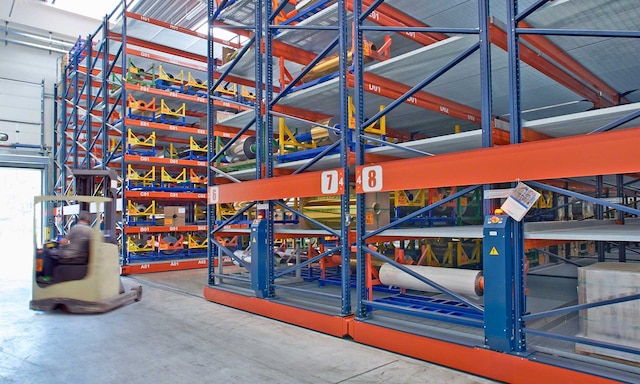

Permite armazenar cargas especiais como tambores e bobinas (utilizando suportes específicos) ou tubos e perfis (com porta-paletes cantilever).

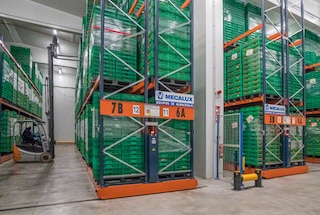

Os porta-paletes com bases móveis aumentam a capacidade dos armazéns com problemas de espaço

Armazéns com limitações de espaço

Aumentam a capacidade do armazém utilizando a mesma superfície e sem perder acessibilidade.

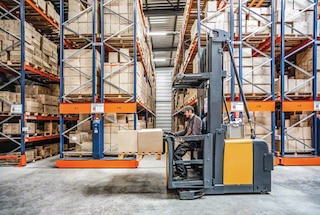

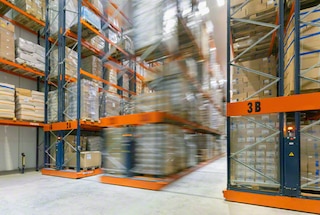

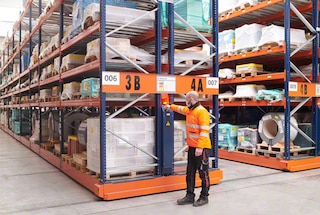

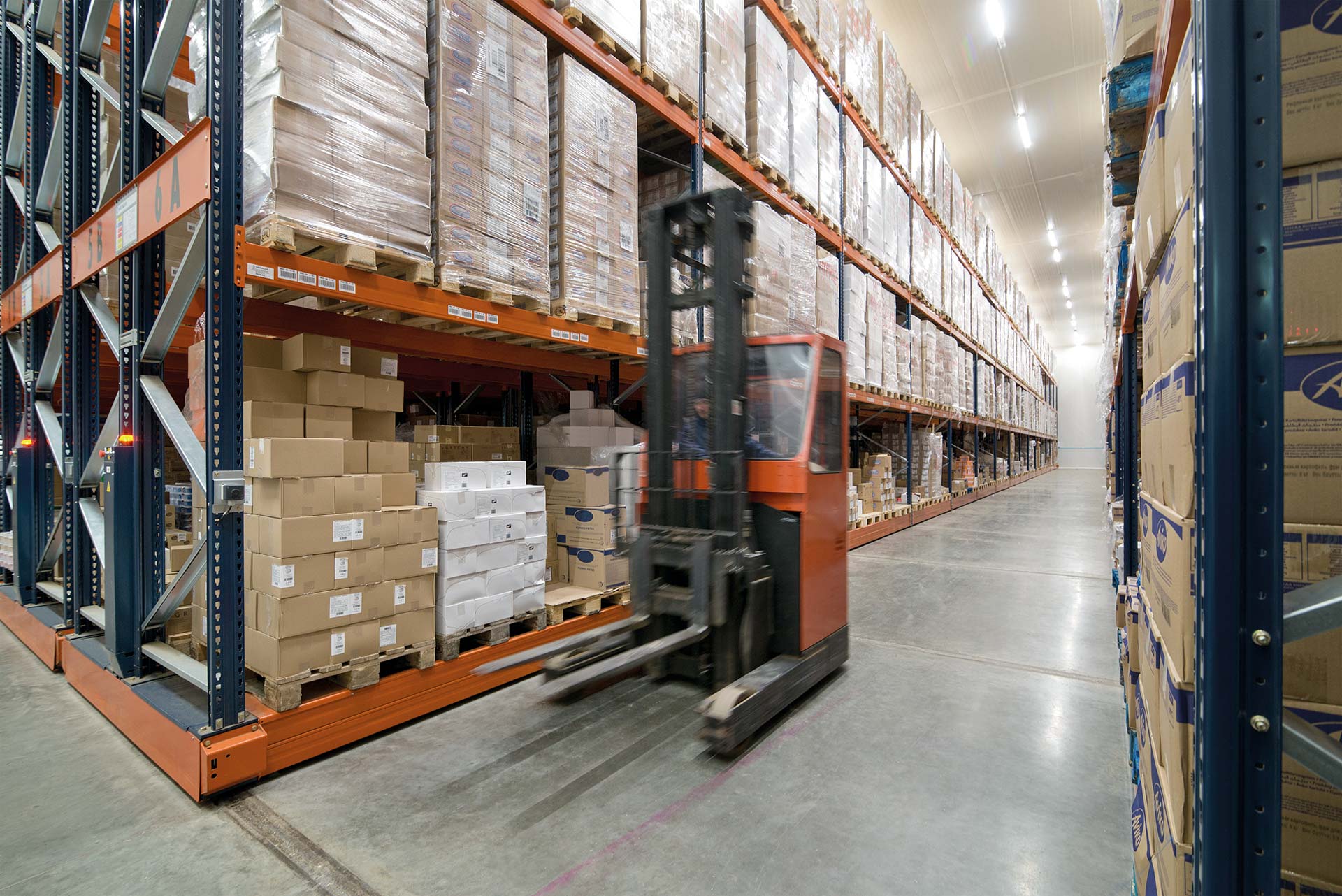

Como funcionam os porta paletes industriais deslizantes

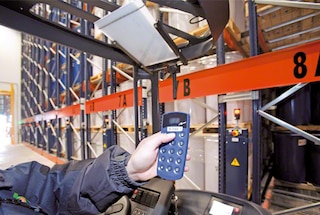

Movimento automático controlado à distância ou a partir das bases móveis dos porta-paletes

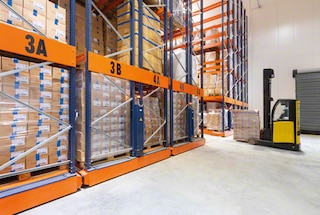

O funcionamento do porta pallet deslizante para armazéns é muito simples. Uma vez determinado o corredor em que se pretende trabalhar, o operador ativa o sistema e os porta-paletes deslizam automaticamente em cascata para disponibilizar o corredor selecionado.

Testemunhos

Càrniques Celrà e Càrniques de Juià, de Olot Meats Group

Com os porta paletes deslizantes não só ganhamos capacidade de armazenamento, como também aumentamos a produção. Os operadores se adaptaram muito bem ao seu funcionamento, por isso nossa operacionalidade é mais eficiente e podemos fazer um controle exaustivo da mercadoria.

Xavier Roca Diretor-geral
Càrniques Celrà e Càrniques de Juià, de Olot Meats Group
(Girona, Espanha)
Havi Logistics

Para poder entender o quanto a instalação é eficiente, é importante conhecer alguns números. Primeiro, o custo de armazenagem sofreu uma redução de 64%. Segundo, a capacidade de armazenamento registrou um aumento de 55%. Terceiro, o retorno do investimento é de 1,2 anos. E por último, mas não menos importante, tudo isso mantendo um alto nível de produtividade.

Massimo d’Alessandro Diretor de Operações
Havi Logistics Itália
(Lodi, Itália)

Os porta paletes deslizantes nos permitem armazenar uma grande quantidade de paletes com várias referências em um espaço limitado e oferecem acesso direto aos mesmos, facilitando o gerenciamento da mercadoria e, em última análise, o controle do estoque. Escolhemos a Mecalux porque é uma das empresas líderes no setor em âmbito mundial, além da proximidade que estabelece com o cliente e seu preço competitivo.

Andrzej Zajączkowski Diretor de armazém
Refresco
(Mogielnica, Polônia)
Sabarot

Esta solução nos proporcionou uma importante otimização do espaço em comparação com as estruturas para paletes. Além disso, é ideal para o armazenamento a frio, onde a economia de energia e, consequentemente, dos custos, deve ser considerada.

Romain Favre Gerente de logística
Sabarot
(Chaspuzac, França)
Besafilm

Os porta paletes deslizantes superaram nossas expectativas. Estamos muito satisfeitos com o aumento de capacidade de armazenamento que conseguimos sem ter perdido o acesso direto aos produtos. Depois de um ano utilizando os porta-paletes 24 horas por dia, nunca tivemos qualquer problema.

Youri Beltrame Proprietário
Besafilm
(Colognola ai Colli, Itália)
Mooijer-Volendam B.V.

Os porta paletes deslizantes aproveitam toda a superfície de nosso armazém e nos proporcionam a capacidade de armazenamento necessária para abastecer nossos clientes. Além disso, os corredores são suficientemente largos para operar dentro e, sobretudo, para fazer picking.

René Mooijer Diretor-geral
Mooijer-Volendam B.V.
(Volendam, Países Baixos)

Casos práticos

Como colocar 11.000 paletes de dimensões especiais em 4.400 m2 graças às estantes móveis Movirack

Exemplo instalação de estantes sobre bases móveis Movirack na Grupo Nufri de Espanha. Ler mais

Como colocar 11.000 paletes de dimensões especiais em 4.400 m2 graças às estantes móveis Movirack

Giménez Ganga amplia a capacidade de armazenamento em 48%

Giménez Ganga, líder na fabricação de sistemas de proteção solar, fechamentos e decoração, modernizou o seu centro logístico em Alicante. A empresa instalou estantes cantilever sobre bases móveis de modo a otimizar o espaço de seu armazém sem perder o acesso direto à mercadoria. Ler mais

Giménez Ganga amplia a capacidade de armazenamento em 48%

Estantes Movirack: uma solução para o armazenamento de plásticos em sacos

Uma solução para o armazenamento de plásticos, borrachas, látex e resinas em sacos (tipo big bags). As estantes sobre bases móveis do armazém da empresa espanhola Vicom oferecem uma capacidade de armazenamento para 1.697 paletes e acesso direto às referências no momento da abertura de um corredor. Ler mais

Estantes Movirack: uma solução para o armazenamento de plásticos em sacos

Dezesseis estantes móveis Movirak rentabilizam o novo armazém frigorifico de Bajofrio

Exemplo estantes móveis Movirack o armazém frigorifico de Bajofrio em Espanha, desenvolvido pela Mecalux. Ler mais

Dezesseis estantes móveis Movirak rentabilizam o novo armazém frigorifico de Bajofrio

Luxoro otimiza o espaço do seu armazém de bobinas de estampagem a quente sem perder o acesso direto

Luxoro, distribuidor de equipamento de estampagem a quente e a frio, equipou o seu armazém na cidade de Parona (Itália) com estantes Movirack da Mecalux. A empresa, que atribuiu estas estantes sobre bases móveis ao armazenamento de bobinas, otimizou o espaço disponível no seu armazém. Ler mais

Luxoro otimiza o espaço do seu armazém de bobinas de estampagem a quente sem perder o acesso direto
Ver mais casos práticos

Componentes dos porta-paletes deslizantes

Os porta paletes deslizantes da Mecalux se caracterizam pela qualidade do material utilizado na fabricação de seus diferentes componentes, o que garante a comprovada confiabilidade do sistema e lhe confere uma longa vida útil.

Os porta-paletes deslizantes são estruturalmente semelhantes aos convencionais estáticos, com a diferença de que os primeiros são montados sobre bases móveis motorizadas compostas por carros, longarinas, motores, veios de transmissão e outros elementos.

Os operadores podem controlar o funcionamento dos porta pallets deslizantes tanto nos armários embarcados (há um situado na extremidade de cada base móvel) quanto através de controles sem fio (que podem ser utilizados na empilhadeira, por exemplo).

Os porta-paletes deslizantes cumprem todas as normas de segurança em vigor e incorporam os dispositivos necessários para garantir um funcionamento sem incidentes.

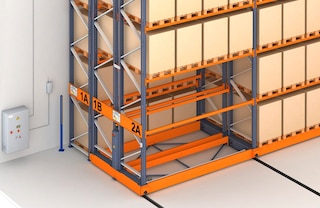

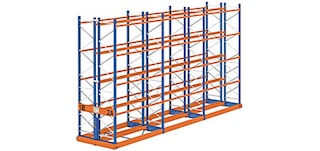

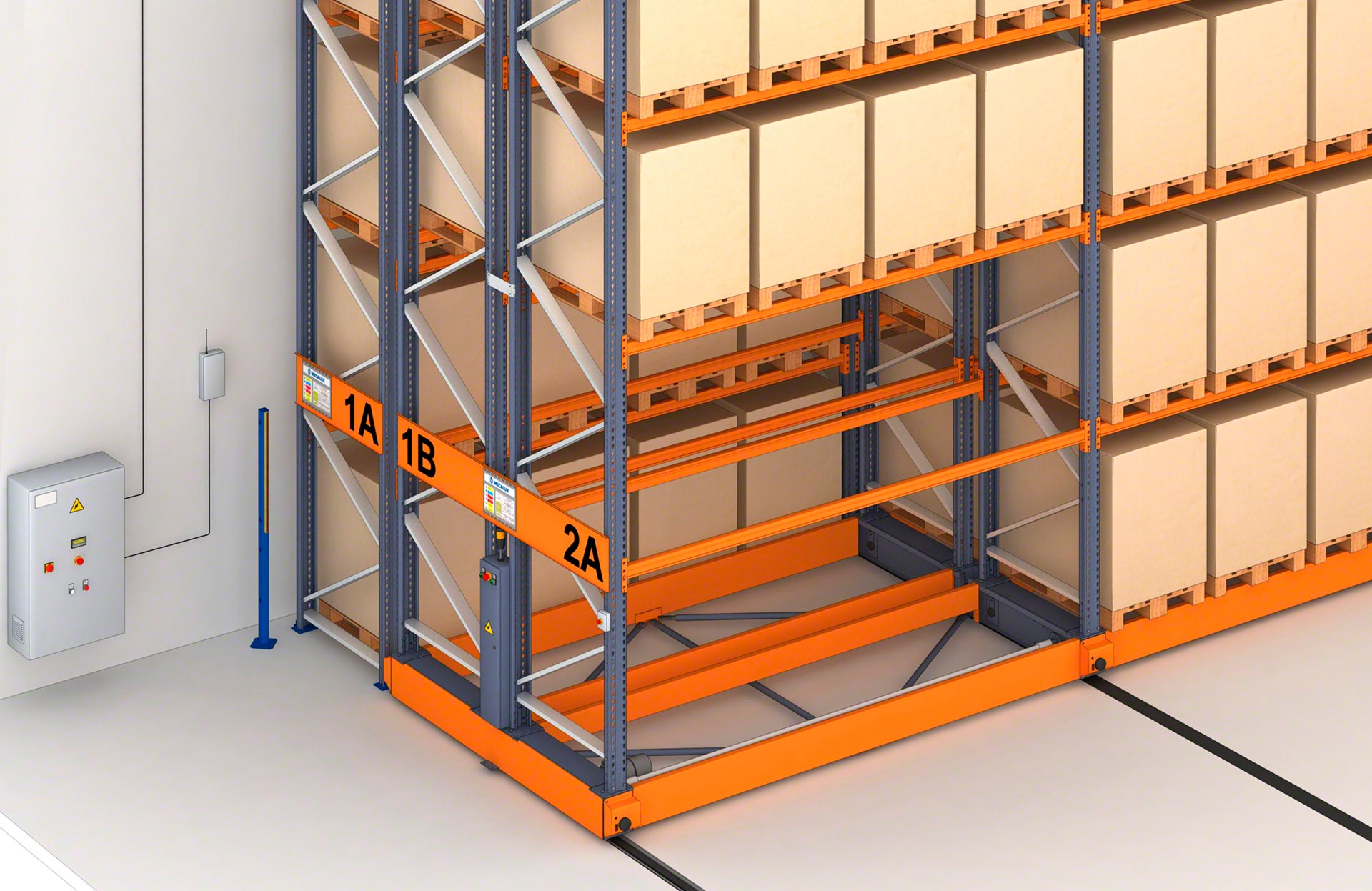

O sistema Movirack é composto por porta-paletes metálicos fixos e porta paletes deslizantes

Porta-paletes metálicos

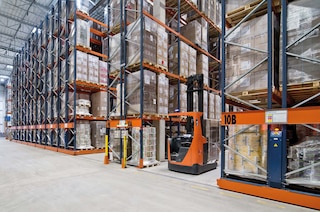

O sistema Movirack é composto por porta-paletes fixos situados nas extremidades do conjunto, geralmente de acesso simples, e porta-paletes de acesso duplo instalados sobre bases móveis.

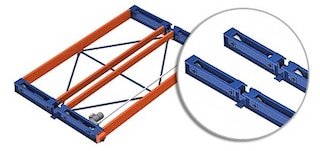

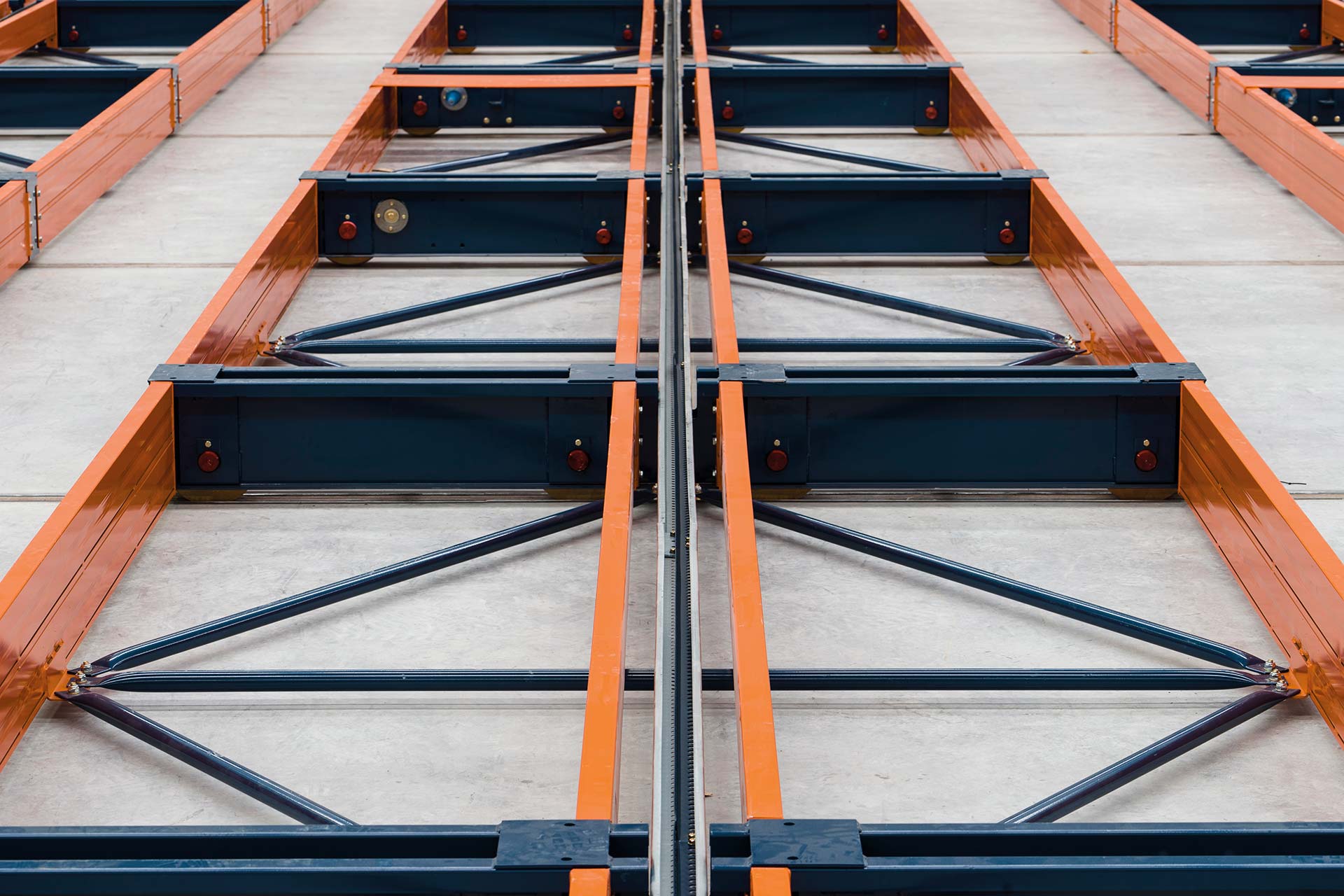

Os carros constituem a estrutura principal das bases móveis

Carros

Constituem a estrutura principal das bases móveis e são colocados debaixo dos montantes. Incluem três conjuntos de rolagem: para roda motriz, para roda-guia e para roda livre ou de rolagem.

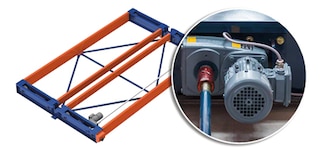

Os motores transmitem a potência às rodas motrizes dos porta-paletes deslizantes

Motores

Através de um sistema de engrenagens, transmitem a potência às rodas motrizes do carro. O número de motores de cada base móvel depende do peso da carga e do comprimento das bases.

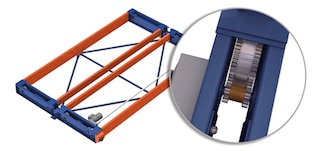

As engrenagens com anel duplo conferem um movimento uniforme aos carros dos porta-paletes deslizantes

Engrenagens com anel duplo

Uma engrenagem com anel e pinhão duplos confere ao carro um movimento mais uniforme e, consequentemente, alonga a vida útil dos elementos mecânicos.

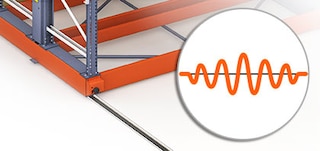

Os inversores de frequência regulam a velocidade dos motores dos porta paletes deslizantes

Inversores de frequência

Regulam a velocidade dos motores garantindo que a partida e a parada das bases móveis sejam realizadas de forma gradual.

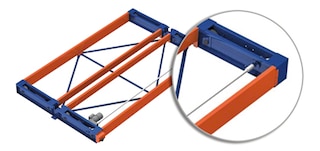

Os veios de transmissão dos porta paletes deslizantes aumentam os pontos de tração

Veios de transmissão

Os veios de transmissão permitem aumentar os pontos de tração para que o deslocamento das bases seja mais homogêneo.

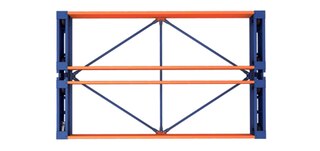

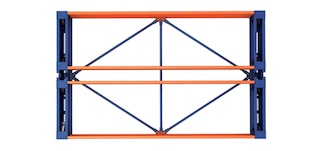

Os travamentos reforçam a rigidez longitudinal das bases móveis dos porta-paletes Movirack

Travamento

Sua disposição losangular, com reforço central, evita que as bases móveis sofram deformações longitudinais.

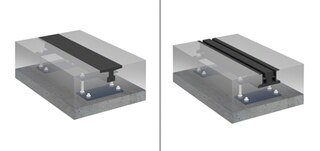

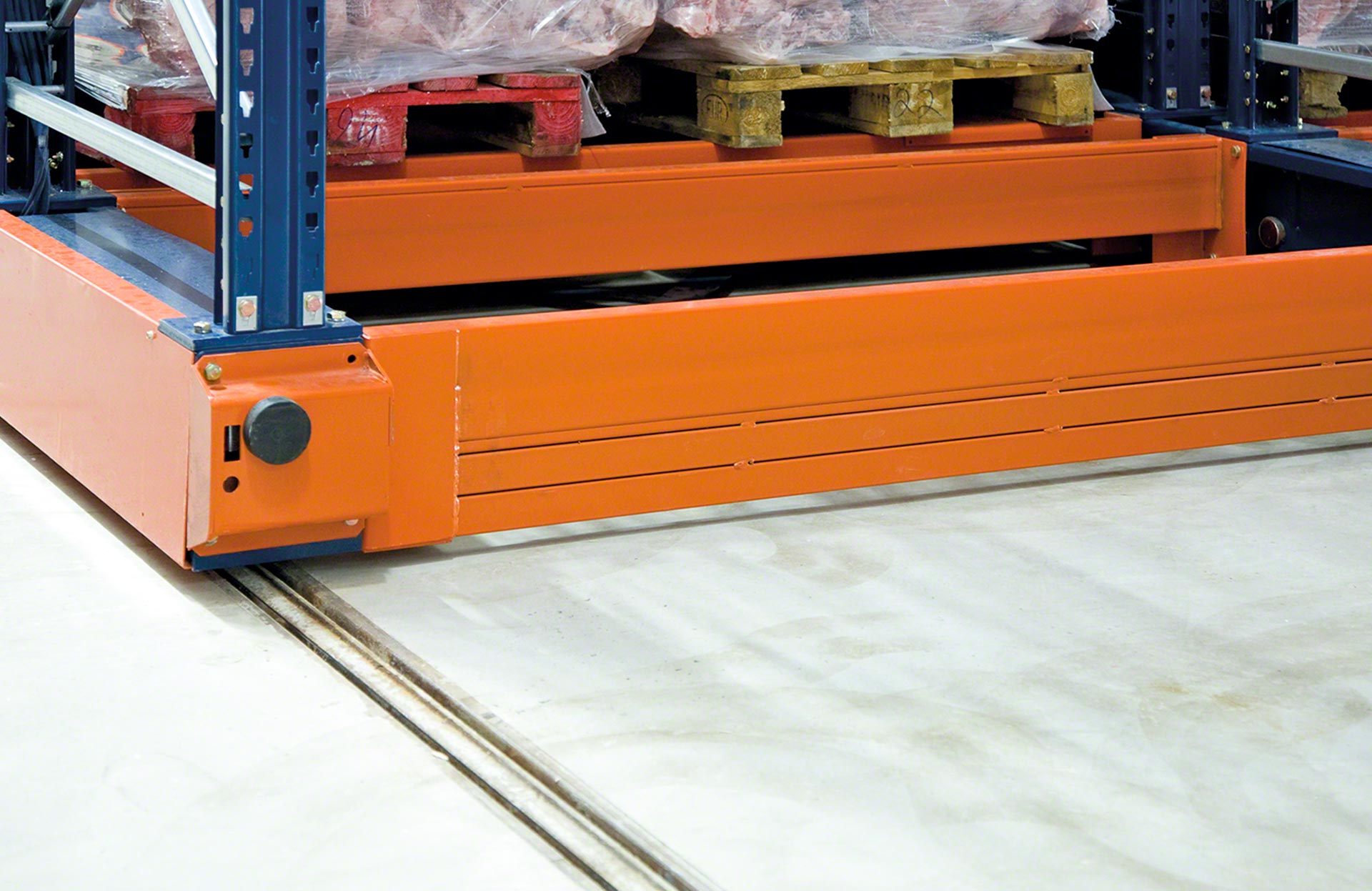

As rodas das bases móveis se deslocam graças aos trilhos embutidos

Trilhos embutidos

Elementos sobre os quais se deslocam as rodas dos carros. Há dois tipos de trilhos: um para as rodas motrizes e de rolagem e outro para as rodas-guia.

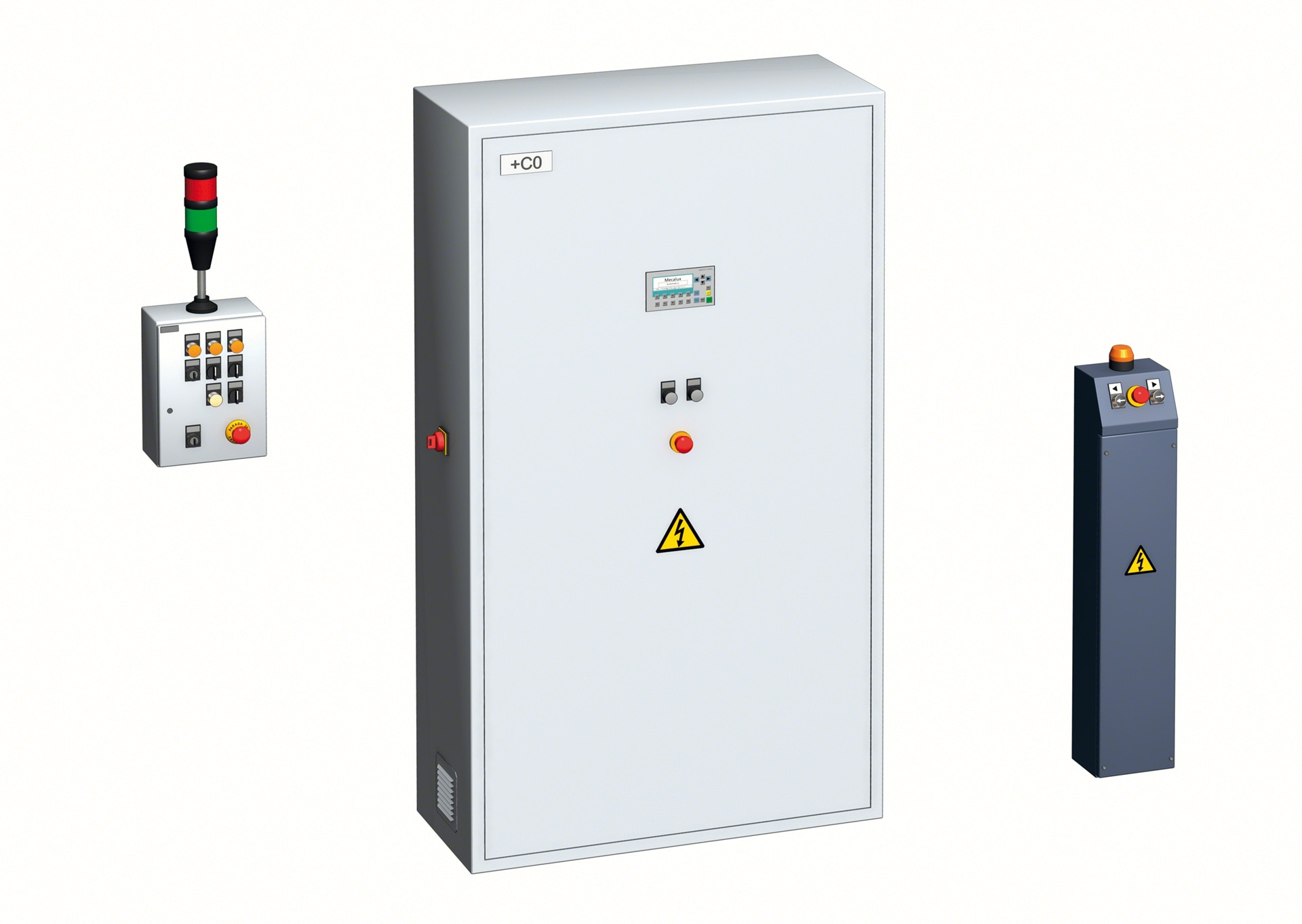

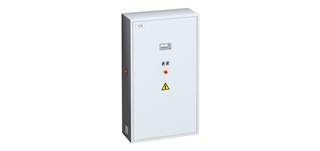

O armário principal dos porta paletes deslizantes inclui o PLC de controle

Armário de controle principal

Nele está integrado o sistema que comanda todas as bases. Contém elementos como o PLC de controle, os inversores de frequência e uma tela para verificar as condições do sistema, entre outros.

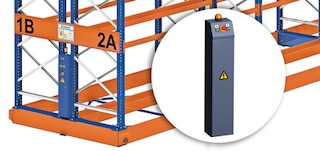

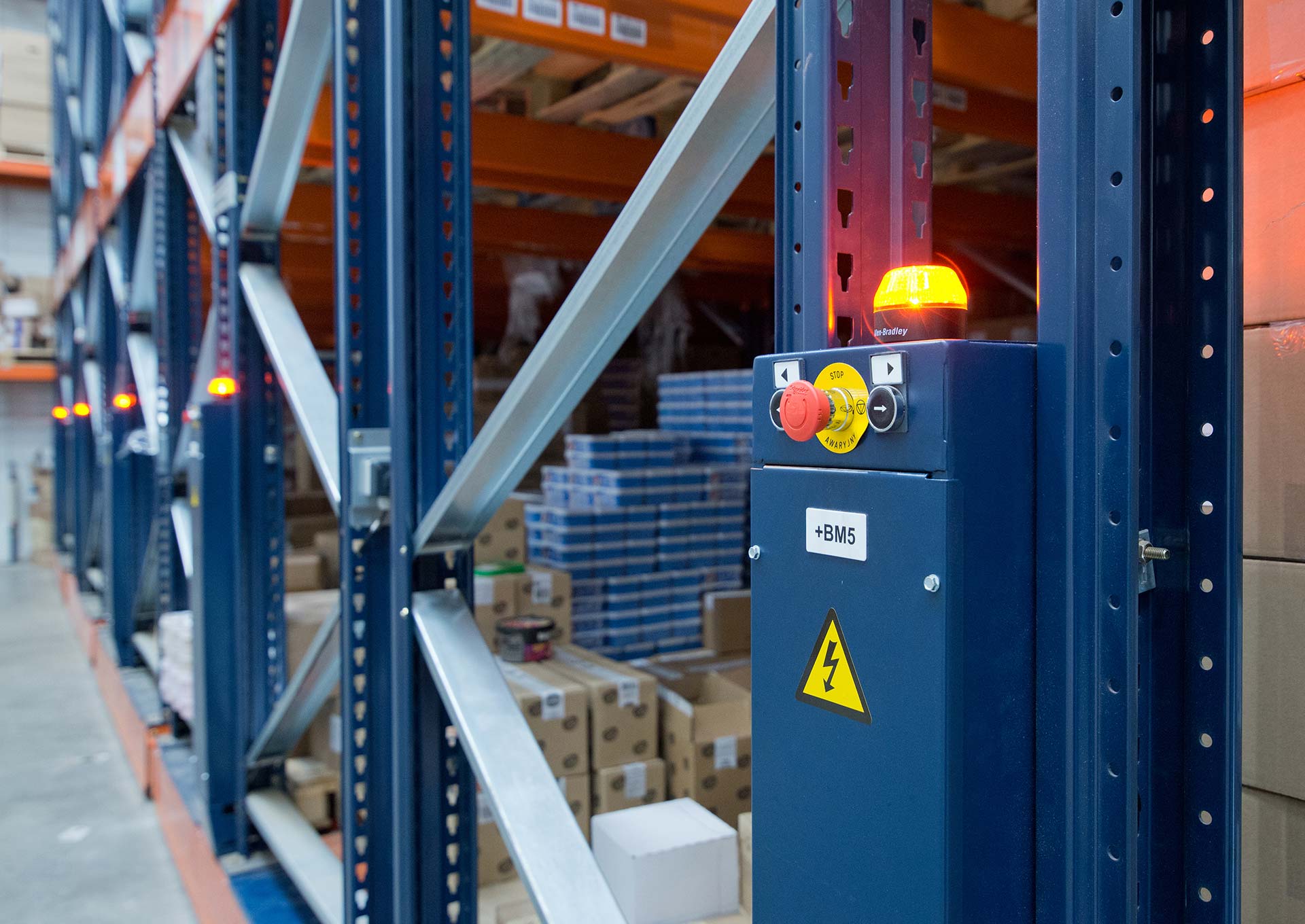

O movimento das bases móveis da Movirack pode ser controlado diretamente nos armários embarcados

Armários embarcados

Estão situados na cabeceira de cada base móvel. Incorporam botões para controlar o movimento, uma baliza luminosa e um botão de emergência.

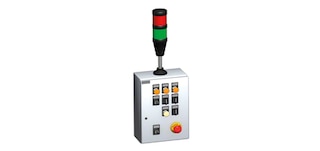

O armário atril permite mudar os modos de trabalho e funcionamento dos porta paletes deslizantes

Armário atril

É colocado em um lugar visível perto do porta pallet deslizante. Possui um seletor de duas posições para o modo de trabalho e outro de três posições para o modo de funcionamento.

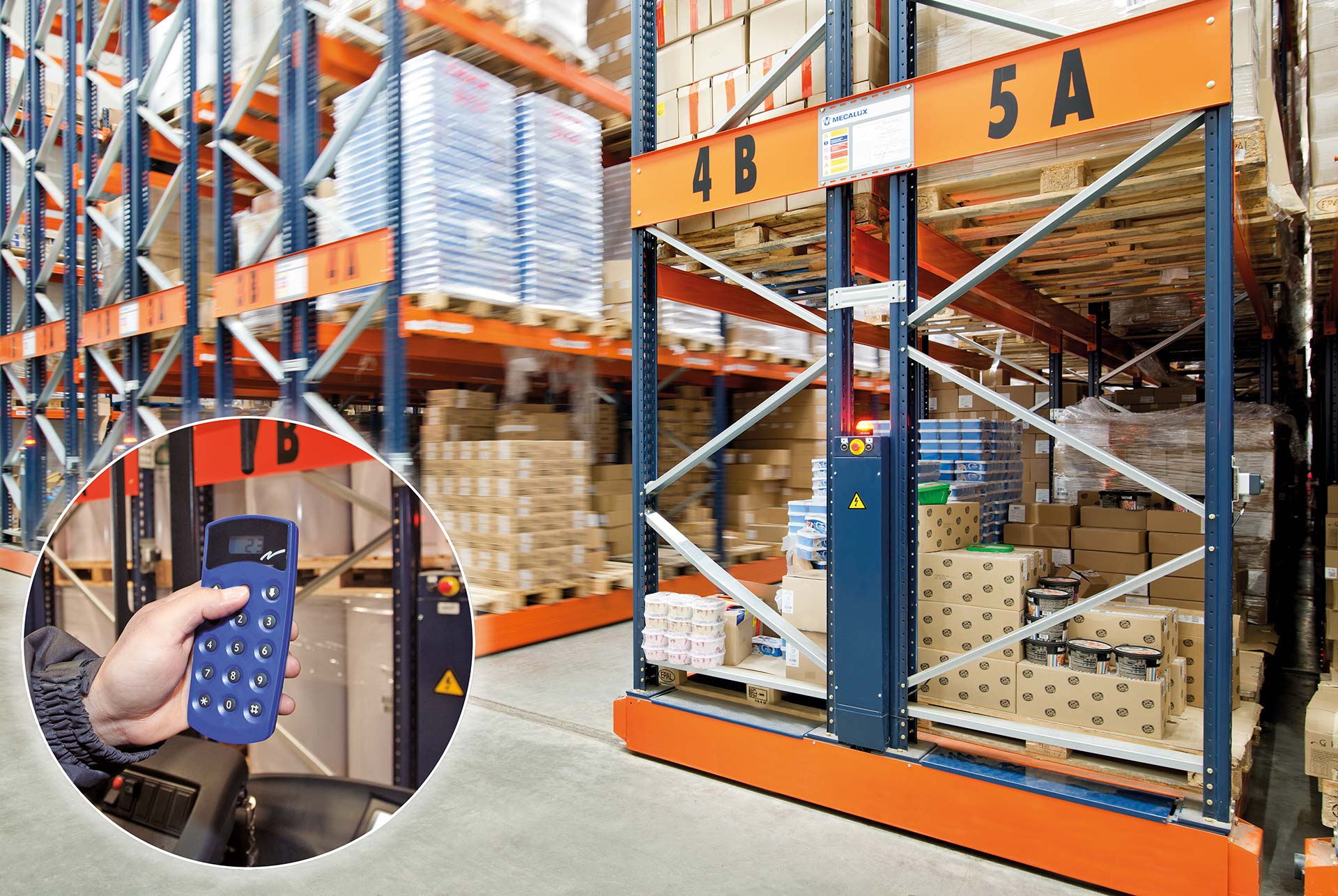

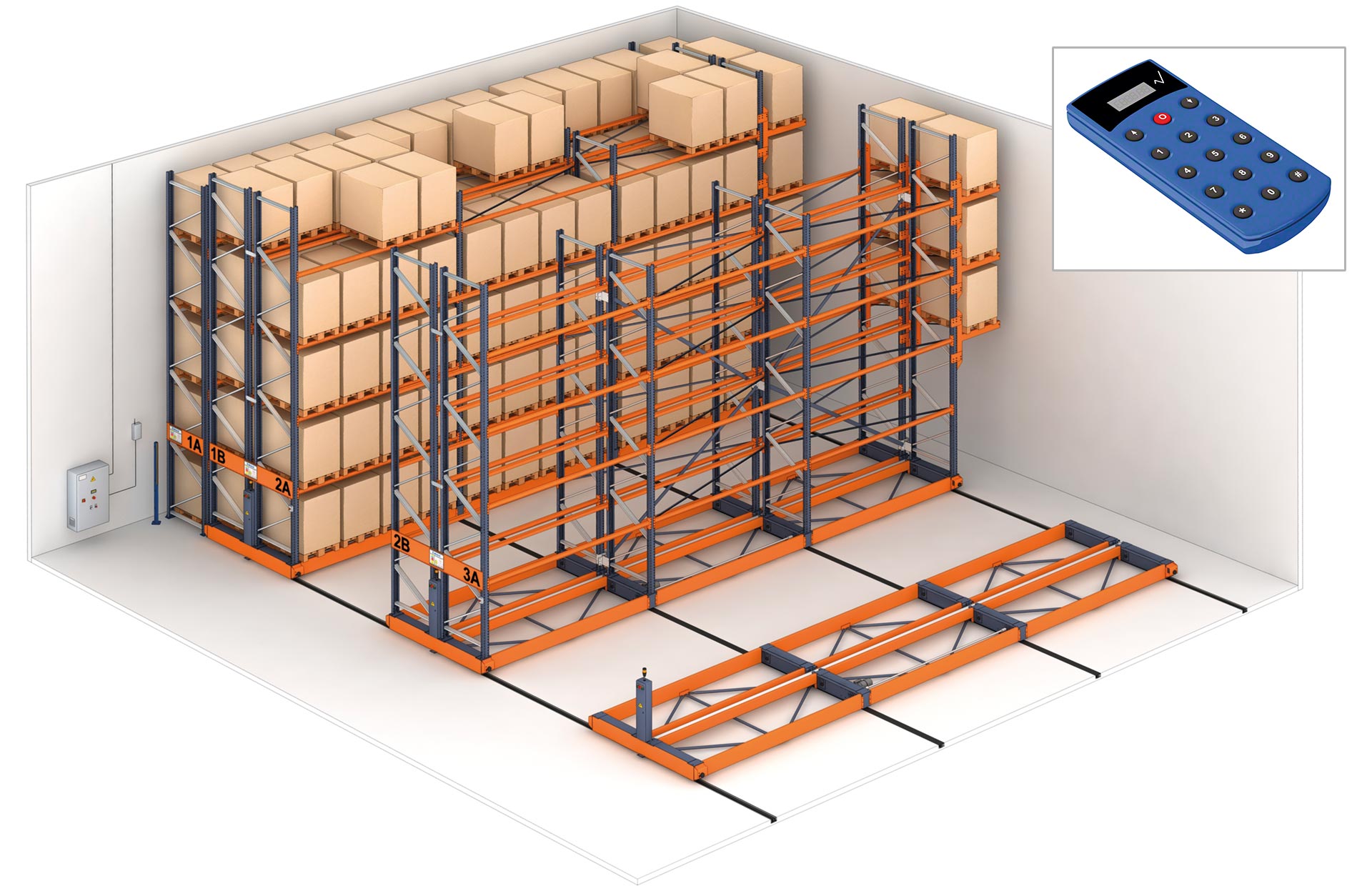

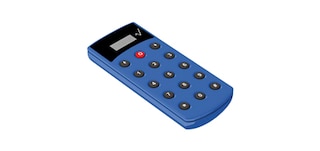

O controle remoto permite que o operador possa controlar a abertura de corredores na própria empilhadeira

Controle remoto

Graças a ele, os operadores não precisam sair da empilhadeira para controlar a abertura dos corredores ou reiniciar o sistema (seguindo um protocolo de segurança).

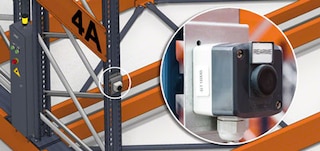

O botão de reinício é ativado ao finalizar as operações em um corredor específico

Botão de reinício

Este botão deve ser pressionado ao finalizar as operações dentro do corredor de trabalho para reiniciar o sistema e poder mover novamente as bases após o bloqueio de segurança.

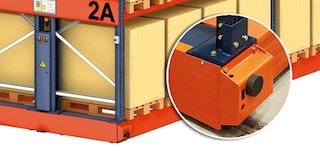

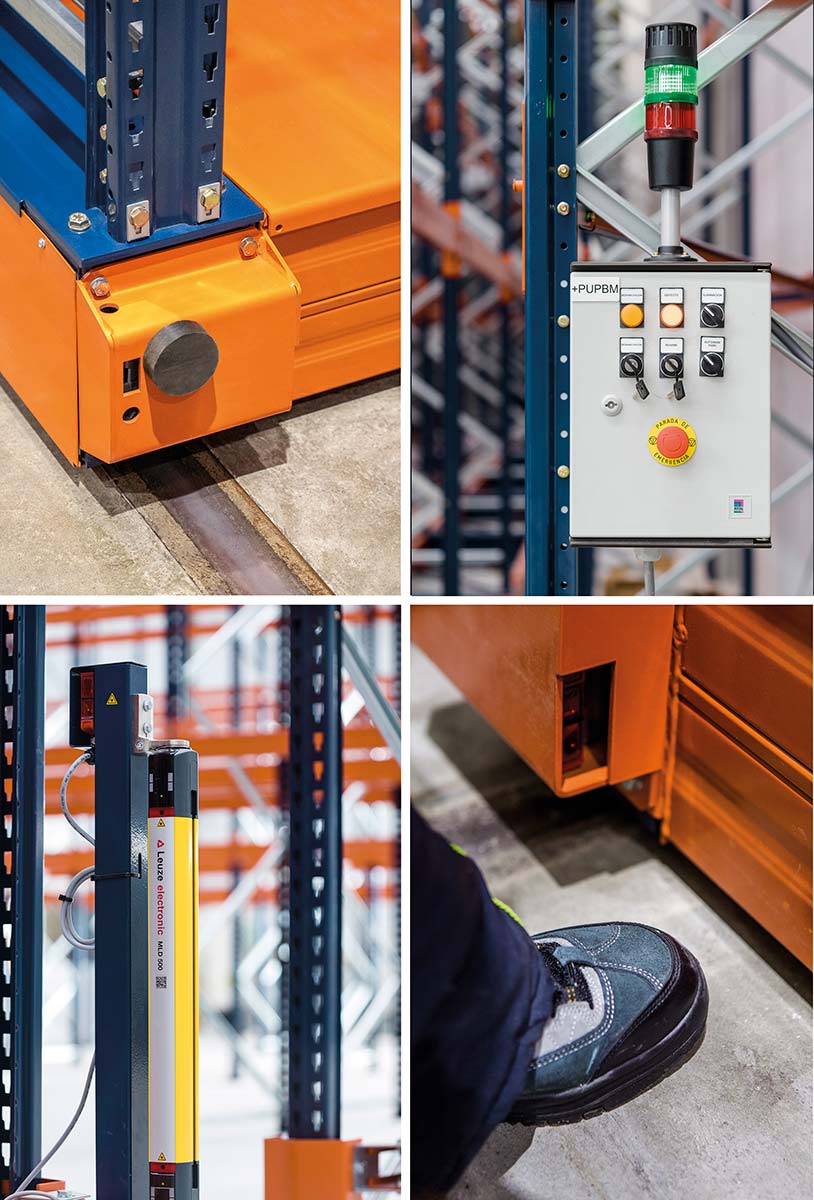

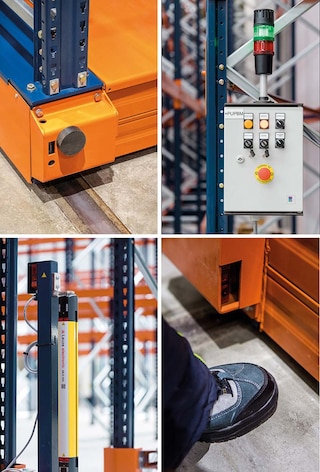

As fotocélulas de proximidade garantem que as bases móveis parem de forma suave e segura

Fotocélulas de proximidade

Situadas nos carros das extremidades, garantem uma parada suave e segura das bases móveis, com uma separação já programada.

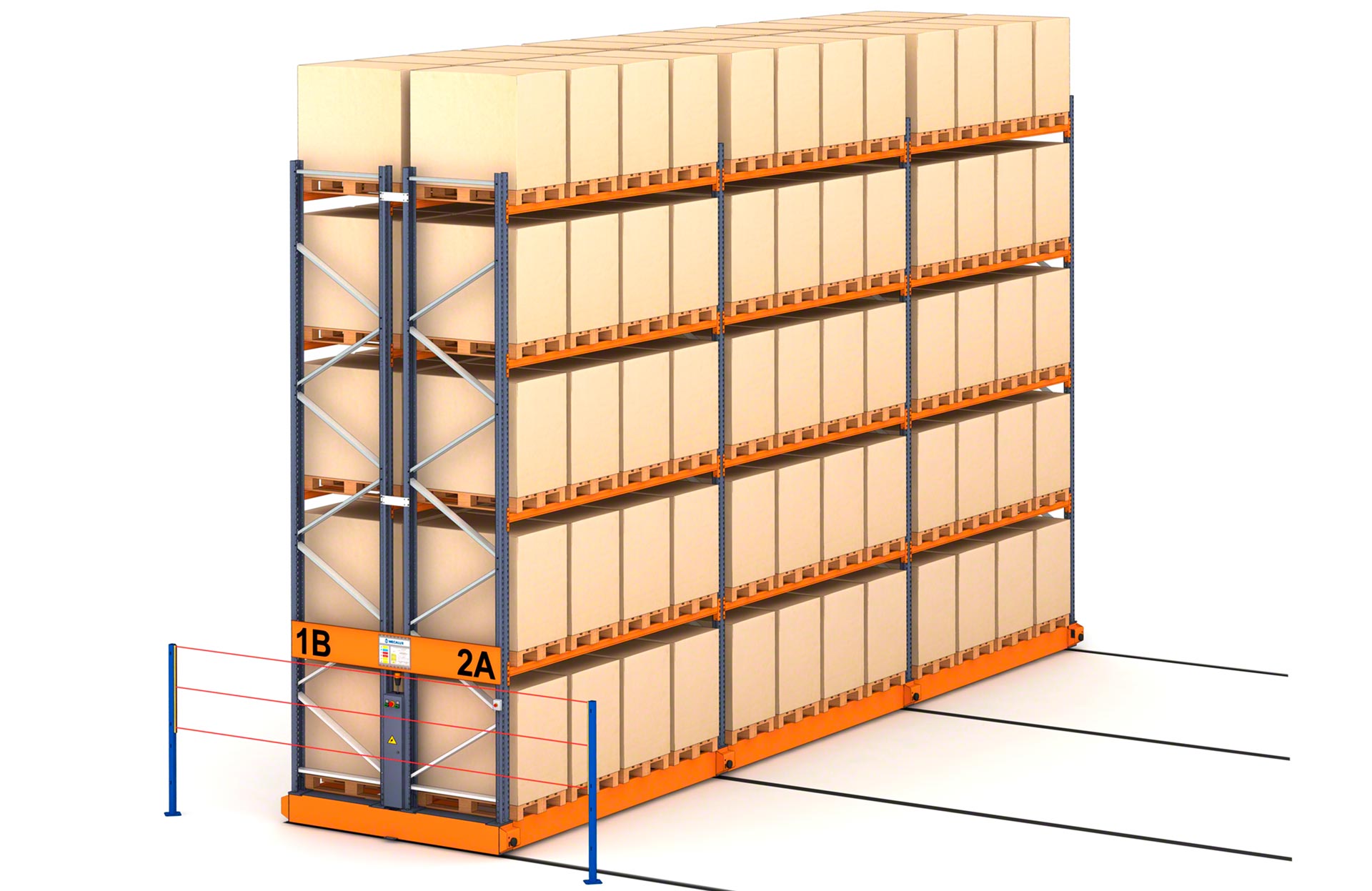

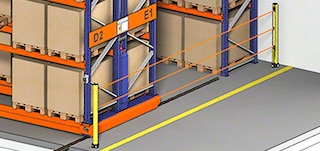

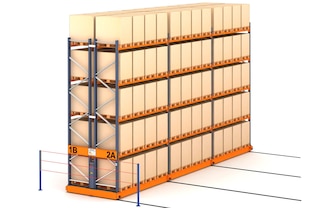

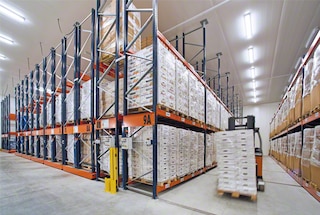

Assim que um operador entra no corredor, a barreira de segurança exterior corta a potência do sistema Movirack

Barreira de segurança exterior

Barreira de feixe triplo que é colocada para abranger toda a zona frontal da instalação. Assim que o operador entra no corredor, corta a potência para bloquear o movimento dos porta-paletes.

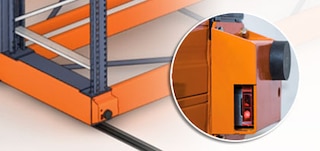

A barreira de segurança interior bloqueia o movimento da base caso esta seja ativada

Barreira de segurança interior

Fotocélulas situadas nos vértices das bases que criam uma barreira longitudinal paralela ao corredor de trabalho. Se o feixe da barreira for interrompido durante o movimento de uma base, esta parará automaticamente.

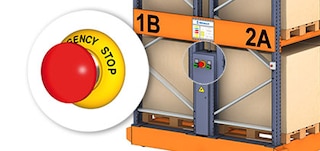

Os botões de emergência param totalmente o funcionamento dos porta-paletes Movirack

Botões de emergência

Permitem que operador pare o sistema em caso de emergência. Estão presentes em todos os armários (geral, atril e embarcados), assim como em um pilar central caso o comprimento de todas as bases supere os 25 m.

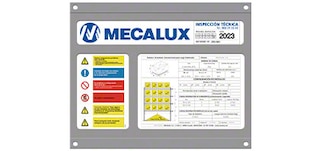

As placas de especificações mostram as informações técnicas dos porta-paletes deslizantes

Placas de especificações

Mostram as informações técnicas da instalação e são colocadas em partes visíveis da extremidade exterior do porta pallet deslizante.

Acessórios para porta paletes deslizantes

Soluções complementares que reduzem custos e aumentam a eficiência e versatilidade do sistema

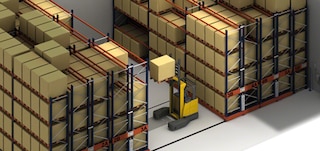

Sistema que permite iluminar automaticamente o corredor de trabalho

Iluminação automática de corredores

Através deste sistema, que a Mecalux inclui de série em todas as suas instalações, se ilumina unicamente o corredor de trabalho para reduzir o consumo de energia e evitar sobreaquecimentos.

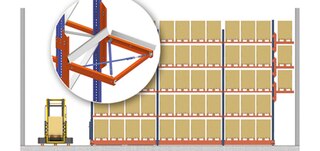

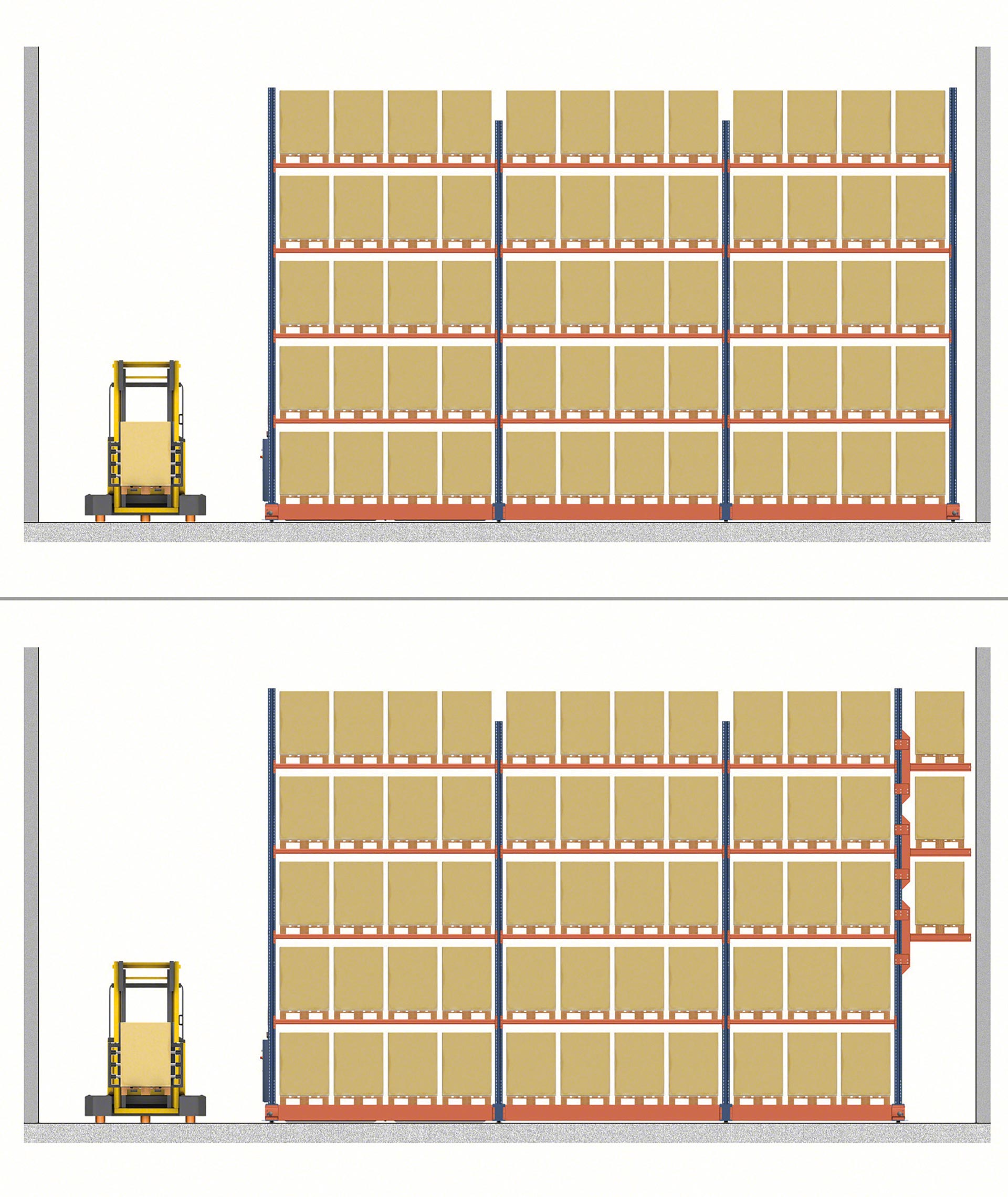

Os suportes são instalados acima da passagem para pedestres dos porta paletes deslizantes

Suportes

Podem ser instalados no corredor exterior, a uma altura que permita a circulação segura das empilhadeiras, assim como na extremidade oposta acima da passagem para pedestres (a 2,1 m).

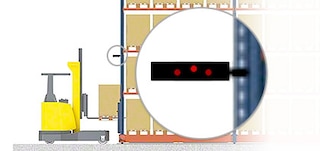

O contador de empilhadeiras se encarrega de monitorar o número de empilhadeiras existentes no corredor de trabalho

Contador de empilhadeiras

Dispositivo de segurança que monitora o número de empilhadeiras que operam no corredor de trabalho. Os porta-paletes não podem mover-se enquanto o contador não detectar se ainda resta alguma empilhadeira no corredor.

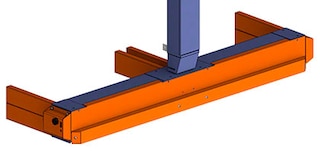

As proteções laterais protegem os carros exteriores das bases móveis contra golpes acidentais

Proteções laterais

Reforço adicionado aos carros exteriores das bases móveis para evitar que as empilhadeiras impactem nas cabeceiras ou batam acidentalmente em um armário.

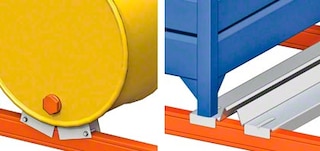

Os porta paletes deslizantes aceitam os diferentes acessórios disponíveis para os sistemas convencionais

Acessórios para porta-paletes convencionais

Os mesmos acessórios disponíveis para os porta-paletes convencionais também estão disponíveis para Movirack: a cunha do tambor, os suportes para contêineres e para bobinas, prateleiras, etc.

Catálogos

Catalog - 5 - Movirack - pt_BR

Porta-paletes deslizantes Movirack (catálogo)

Armazenamento de alta densidade sobre bases móveis

Baixar
Catalog - 3 - Easy-wms - pt_BR

Software de gerenciamento de armazém

Inovação tecnológica para armazéns eficientes

Baixar

Perguntas frequentes

Os porta paletes deslizantes são um sistema de armazenagem para paletes composto por estruturas instaladas sobre bases móveis motorizadas que se deslocam lateralmente sobre trilhos embutidos no solo. O sistema Movirack pertence tanto às soluções de armazenagem de acesso direto quanto às de alta densidade, pois os porta-paletes podem ser compactados quase por completo, disponibilizando um único corredor de trabalho com abertura regulada em função da localização que se pretende acessar.

Os porta paletes deslizantes são uma excelente alternativa quando o objetivo é melhorar o aproveitamento da superfície disponível sem reatribuir acessibilidade total a cada um dos paletes armazenados. Trata-se de um sistema que combina os recursos que caracterizam as estruturas de paletização convencional (acesso direto, inúmeras referências, versatilidade) com as vantagens das soluções de armazenamento de alta densidade (economia de espaço, aumento da capacidade de armazenamento).

Evidentemente. Os porta-paletes incluem dispositivos de segurança que cumprem o regulamento atual e garantem o funcionamento seguro dos equipamentos móveis, protegendo os operadores e a mercadoria armazenada. As bases móveis são fabricadas respeitando as diretrizes de segurança da norma UNE 15095 e têm a marcação CE, além de cumprir as demais normas aplicáveis às estruturas convencionais.

A montagem do sistema Movirack exige instalar trilhos embutidos no solo do armazém para o deslocamento das bases móveis que, por sua vez, receberão os porta-paletes. A técnica utilizada dependerá do tipo de armazém, ou seja, se é uma obra nova ou um armazém já existente. A Mecalux acompanha o cliente durante todo o processo.

A montagem padrão prevê a instalação de até 16 bases móveis por bloco ou conjunto. Caso seja necessária a instalação de mais porta paletes deslizantes, será preciso colocar um porta-paletes fixo e, em seguida, outro conjunto de bases. Embora, sob certas condições, também podem ser desenvolvidas instalações com mais de 16 bases móveis por bloco.

Tal decisão deve ser considerada na fase do projeto. Evidentemente, a máxima compactação pode ser conseguida com a configuração que permite a abertura de um único corredor de trabalho para a operação com empilhadeiras. No entanto, se o cliente solicitar, pode ser disponibilizada a abertura simultânea de mais de um corredor de trabalho, embora à custa de reduzir o número de bases móveis e, consequentemente, a capacidade de armazenamento.

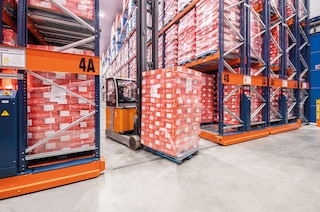

A largura do corredor de trabalho é determinada na fase de projeto e dependerá do tipo de empilhadeira utilizada, pois é necessário garantir que a mesma possa executar adequadamente as manobras.

O corredor de trabalho dos porta paletes deslizantes pode ultrapassar os 40 m de profundidade, embora essa medida esteja condicionada pelo tipo de operação realizada pelo cliente e pelas normas aplicadas às passagens de evacuação de cada instalação.

A velocidade média de deslocamento das bases móveis oscila entre 3,5 e 4 metros por minuto, o que significa que uma base móvel leva menos de 50 segundos para abrir um corredor de 3 metros.

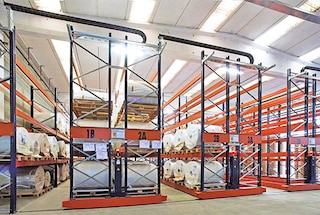

Os porta paletes deslizantes oferecem três modos de funcionamento automático (Corredor, Multicorredor e Parking) e um modo manual para manutenção. O modo Corredor é utilizado para abrir um único corredor de trabalho e acessar com a empilhadeira para depositar ou coletar paletes. Já o modo Multicorredor permite a abertura simultânea de até três corredores – mais estreitos do que o corredor único –, que é ativado para efetuar as tarefas de picking. Através do modo Parking, a largura do corredor de trabalho é distribuída entre todos os corredores possíveis, por isso todas as bases móveis são colocadas com o mesmo espaço de separação entre si. Essa função costuma ser ativada para obter uma melhor circulação de ar, especialmente em câmaras frias, assim como para a realização de inventários ou preparação de pedidos. Finalmente, com o modo manual, utilizado principalmente para tarefas de manutenção, as bases se movem individualmente acionando de forma constante o botão de direção de movimento do armário embarcado da base móvel.

Cada instalação é fornecida com um controle remoto, embora seja possível incluir mais de um se necessário.

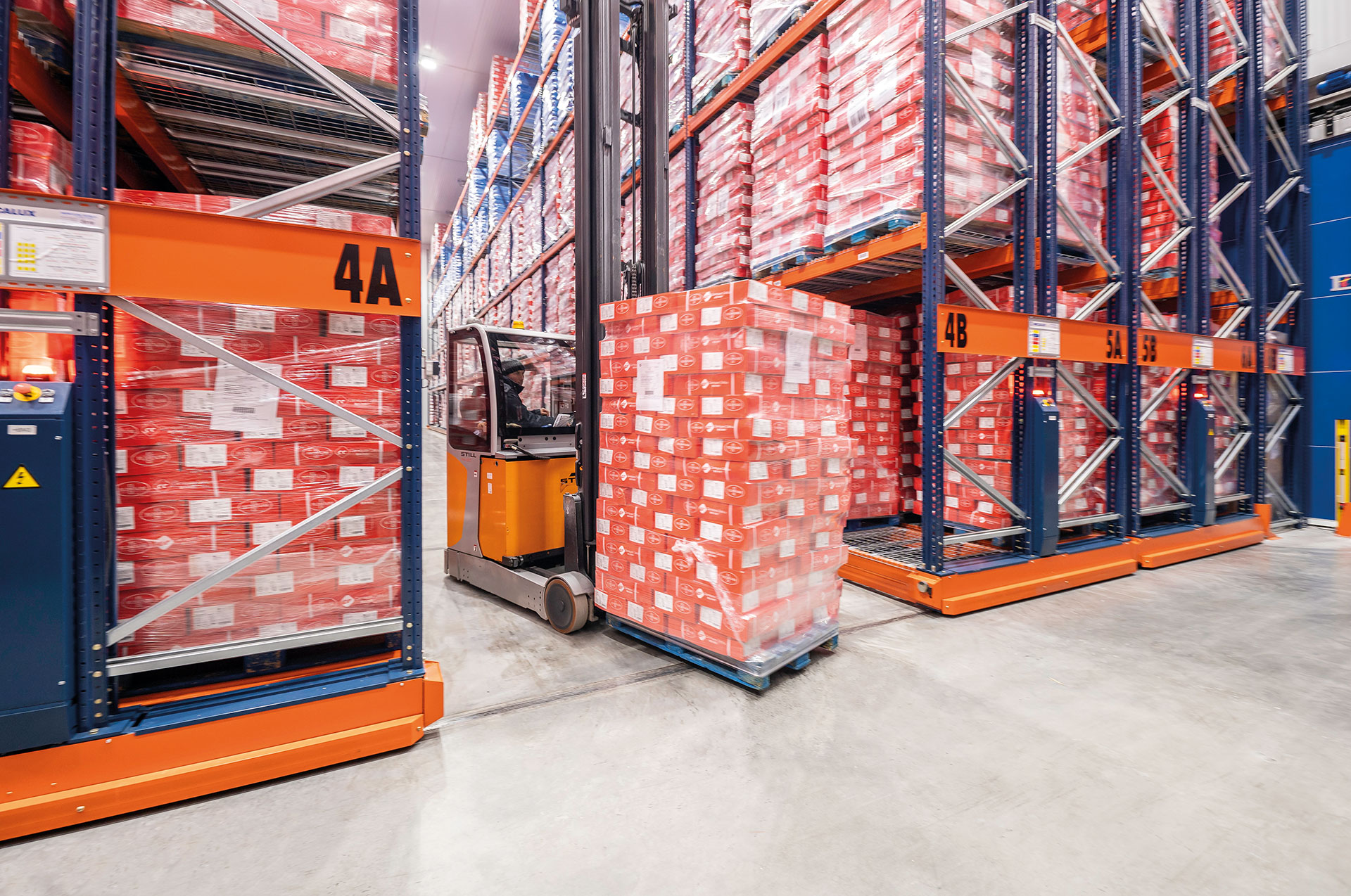

Pode ser utilizado qualquer modelo de empilhadeira de carga frontal (contrabalançadas e retráteis), desde que a largura do corredor e a altura de elevação permitam. As empilhadeiras mais usadas são as retráteis, uma vez que precisam de corredores inferiores a 3 m, sua altura de elevação supera os 10 m e oferecem a possibilidade de proteger termicamente a cabine do operador (muito útil ao trabalhar em câmaras frias).

Não. Os porta paletes do sistema Movirack podem ser equipados com a mesma gama de acessórios utilizada para adaptar os porta-paletes convencionais estáticos ao armazenamento de mercadoria não paletizada. Portanto, isso significa que é possível adaptar os porta paletes sobre bases móveis para depositar diferentes tipos de unidades de carga, como contêineres, bobinas e tambores. Por outro lado, o sistema Movirack com porta-paletes cantilever é a solução perfeita para o armazenamento compacto de cargas longas e volumosas (tubos, perfis e placas, por exemplo).

Sim. Os sistemas Movirack se adapta à preparação de pedidos realizada nos próprios porta-paletes, graças ao modo de funcionamento Multicorredor, que permite abrir de forma simultânea até três corredores de trabalho em vez de apenas um.

Os porta-paletes para bases móveis Movirack são aptos para armazéns que trabalham à temperatura ambiente, de refrigeração ou de congelamento. De fato, essa solução é especialmente vantajosa para o armazenamento sob temperatura controlada, pois ao favorecer um melhor aproveitamento do espaço permite obter uma economia significativa do consumo de energia.
