Estruturas cantilever

Estruturas cantilever

Sistema de armazenagem para cargas longas e volumosas, como tubos, perfis, tábuas, chapas ou molduras.

O produto

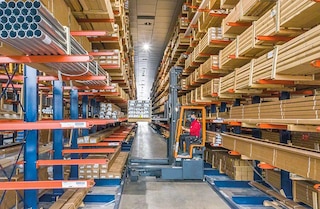

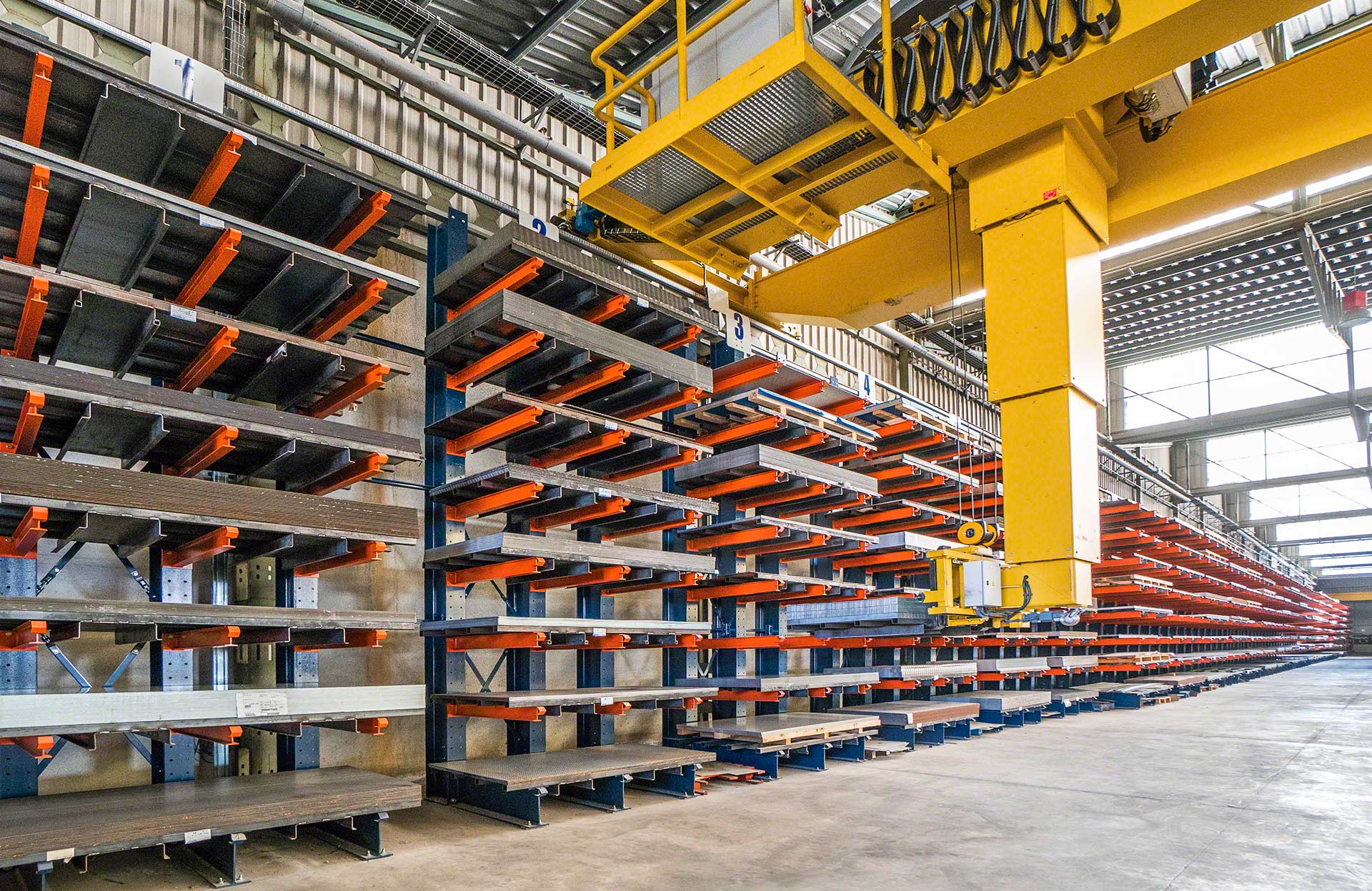

Sistema cantilever: solução ideal para o armazenamento e manuseio de produtos de grande comprimento

As estantes tipo cantilever foram projetadas para armazenar cargas longas e volumosas, como perfis metálicos, tubos de plástico ou tábuas de madeira. O sistema oferece acesso direto à mercadoria armazenada, o que facilita seu manuseio manual (se forem cargas leves) ou através de equipamentos de movimentação (para cargas pesadas).

O sistema de armazenagem cantilever da Mecalux, composto por bases, colunas e braços suspensos, são estruturas robustas de grande resistência e máxima versatilidade que se adaptam a diferentes tipos de armazéns e produtos com medidas especiais. Também existe uma configuração de estrutura cantilever móvel, para um maior aproveitamento do espaço.

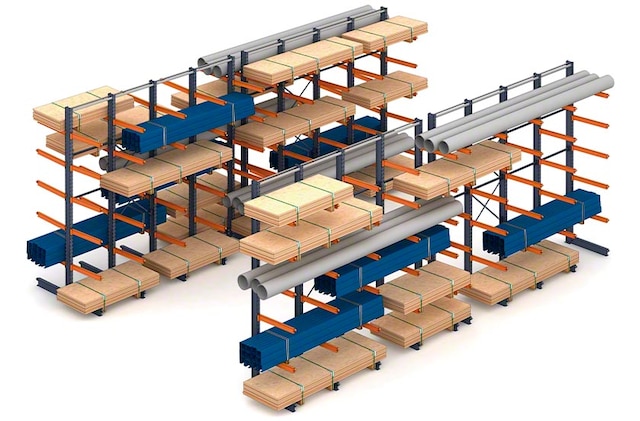

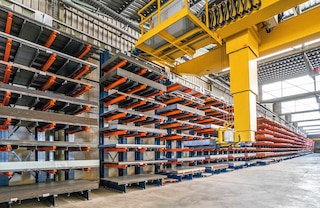

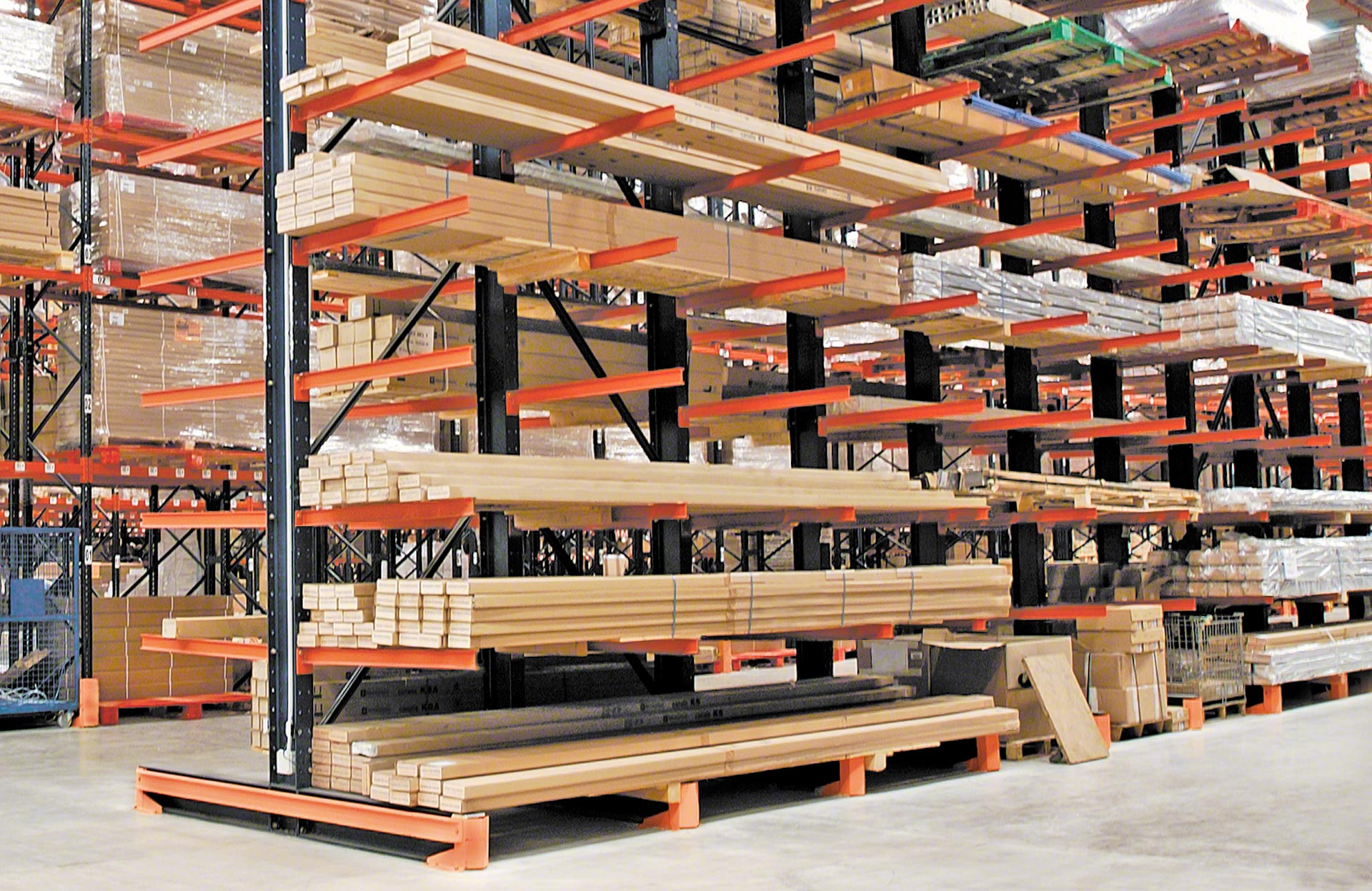

O sistema cantilever suporta diferentes tipos de cargas longas

Vantagens da estrutura cantilever

  • Grande diversidade de cargas: seus diferentes componentes e acessórios facilitam a adaptação do sistema a uma ampla variedade de cargas longas e volumosas de diferentes pesos e dimensões.
  • Acesso direto e excelente visibilidade: garante uma imediata identificação visual da mercadoria armazenada e permite acessá-la de forma direta.
  • Facilidade de montagem: composta por elementos encaixáveis que facilitam a montagem e a adaptação às necessidades futuras adicionando mais módulos.
  • Otimização do espaço: pode ser instalada sobre bases móveis para configurar a estrutura cantilever móvel, o que permite compactar as estrutura conservando o acesso direto a cada produto.
  • Adequada para áreas externas: disponível com diferentes tipos de coberturas para proteger a mercadoria e a estrutura contra intempéries em instalações ao ar livre.
  • Segurança: incorpora elementos como travamentos verticais e batentes, que proporcionam grande estabilidade e resistência à instalação.

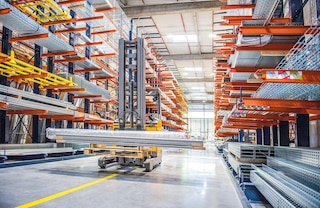

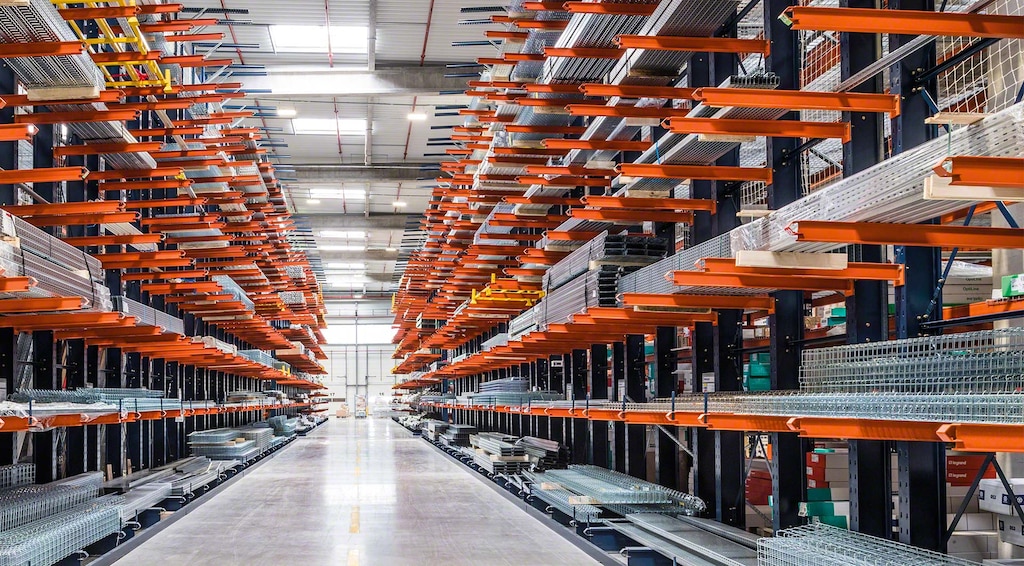

As vantagens da estrutura cantilever da Mecalux são múltiplas: flexibilidade, acesso direto e grande capacidade de carga

A estante cantilever nos permite armazenar nossos perfis que têm entre 4 e 7 metros de comprimento

Gaviota
Roberto Urra Diretor de Logística
Gaviota
(Villena, Espanha)

Aplicações do sistema cantilever

Empresas que armazenam tubos, perfis e outros tipos de cargas longas e volumosas

O sistema de armazenagem cantilever configura estruturas polivalentes que se adaptam perfeitamente ao armazenamento de uma ampla variedade de mercadorias de dimensões especiais. Por isso, é essencial em inúmeros centros logísticos e fábricas.

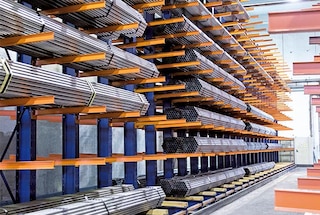

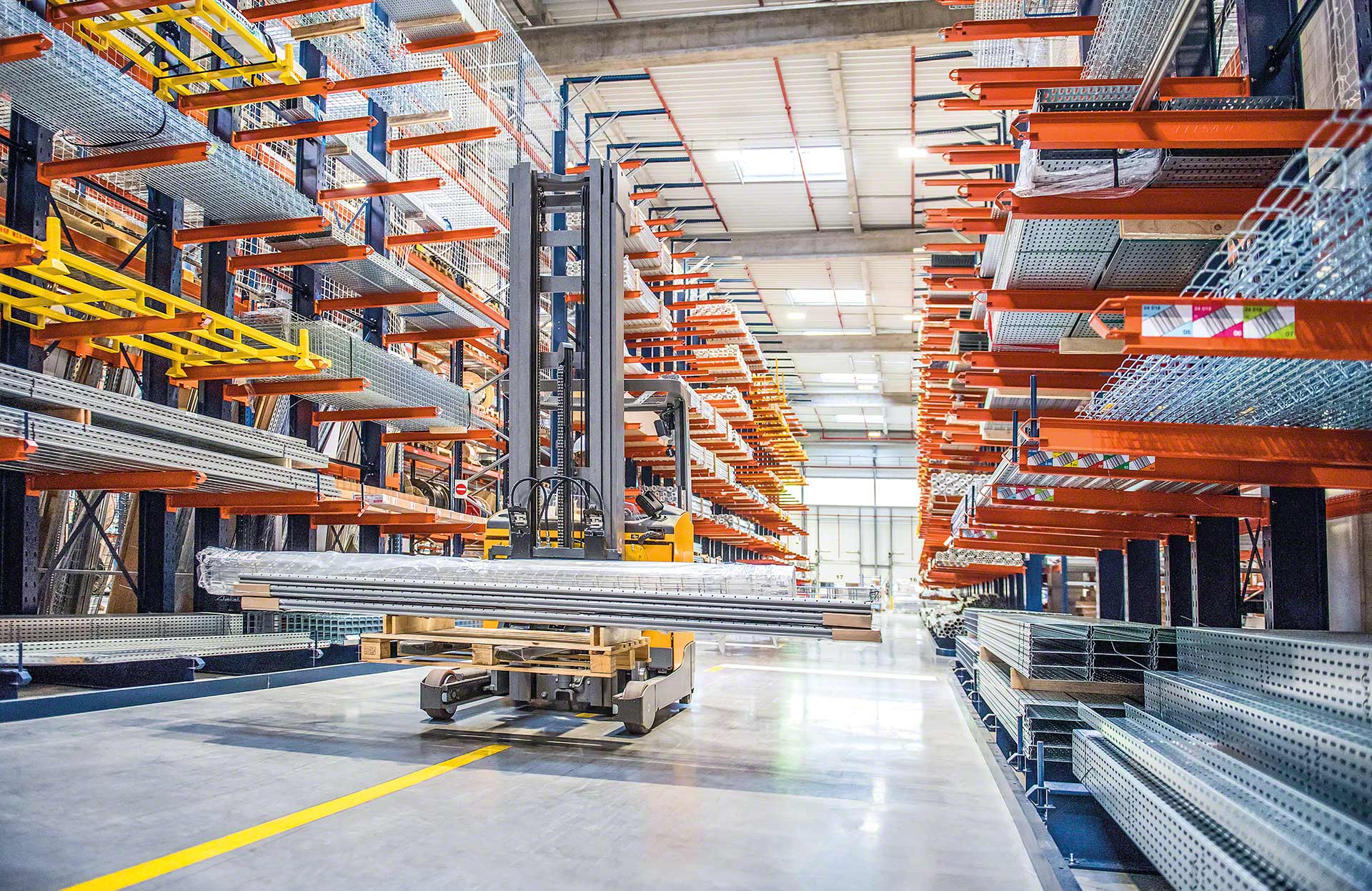

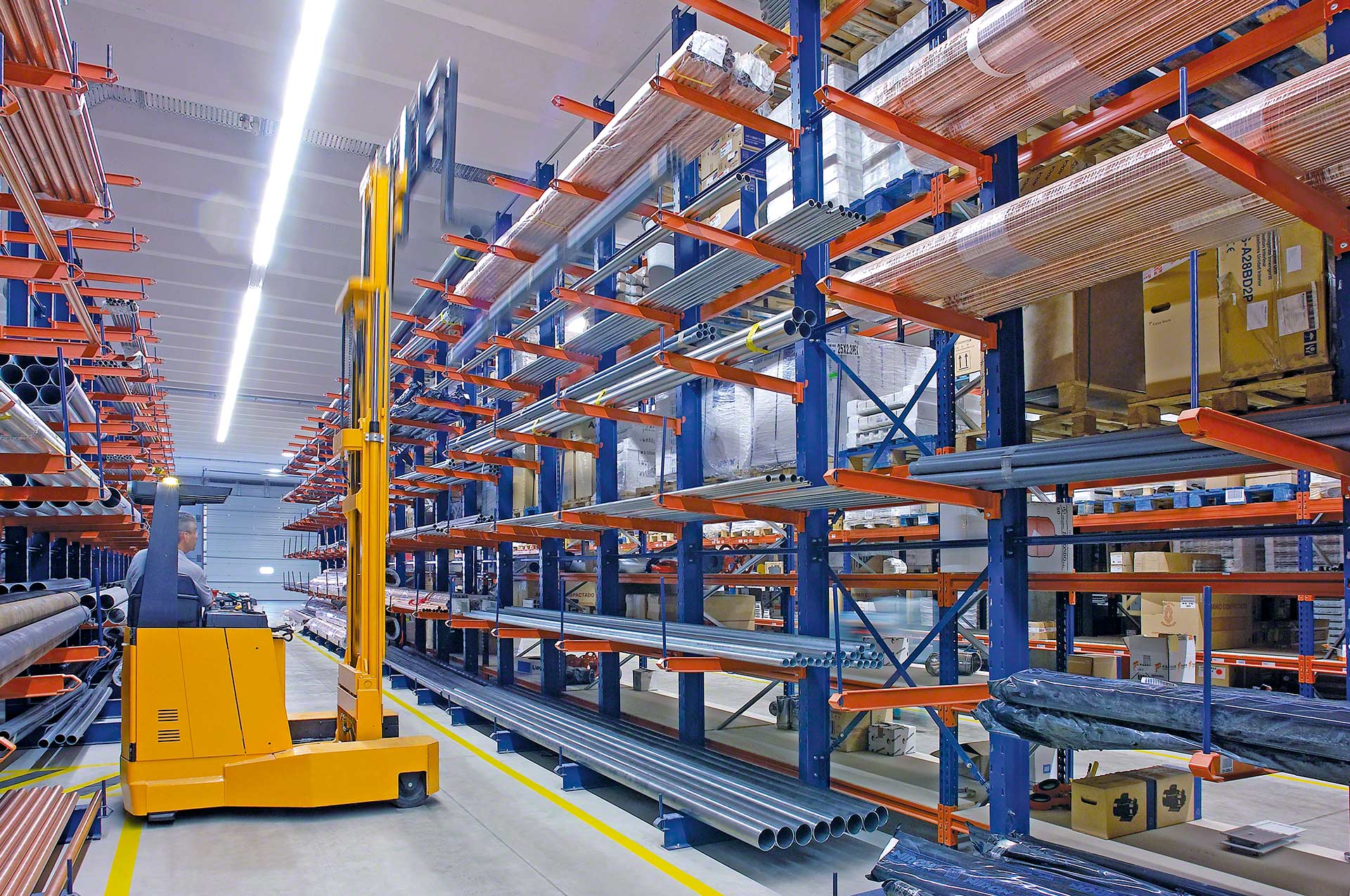

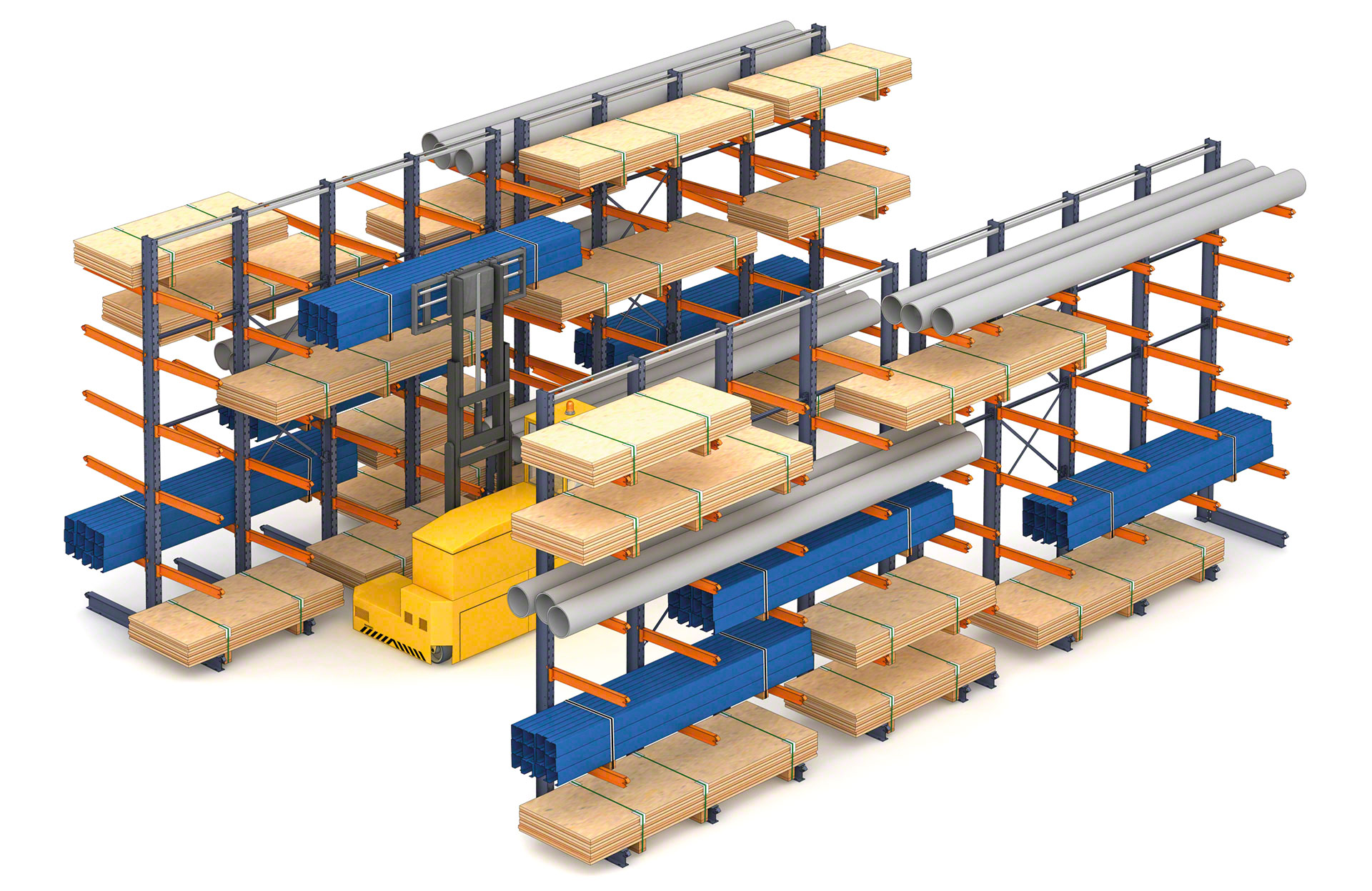

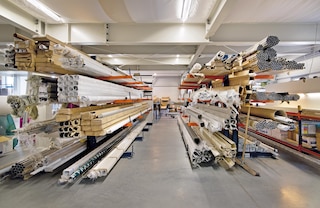

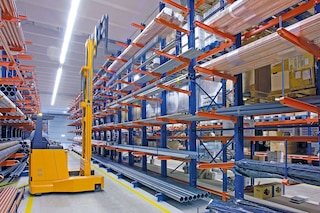

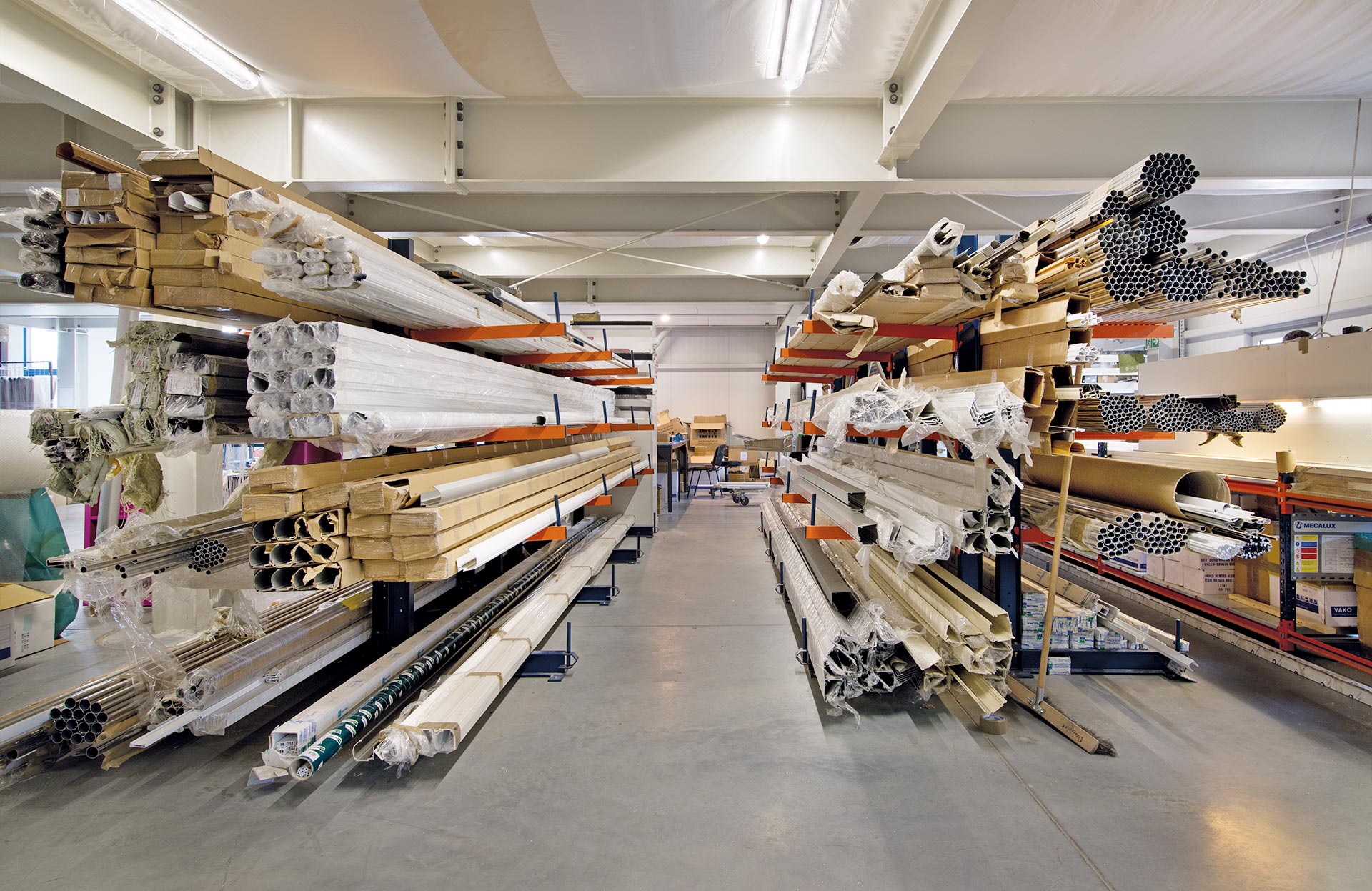

A estrutura cantilever para cargas longas facilita o armazenamento de tubos e perfis

Armazéns com produtos de grande comprimento

A estante cantilever garante um excelente armazenamento para cargas longas, como tubos, perfis e molduras.

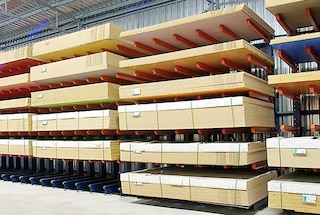

O sistema cantilever é adequado para o armazenamento de cargas não paletizáveis

Estoque de produtos não paletizáveis

É a solução ideal para cargas cujas dimensões dificultam sua paletização, como painéis ou chapas.

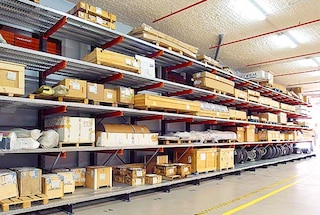

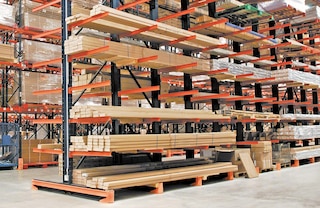

A prateleira cantilever permite armazenar cargas volumosas de diferentes pesos e tamanhos em um mesmo módulo

Armazenamento de cargas volumosas não uniformes

Adapta-se ao armazenamento de mercadorias volumosas de diferentes pesos e dimensões.

Configurações do sistema de armazenagem cantilever

Solução altamente versátil compatível com diversas necessidades de armazenamento

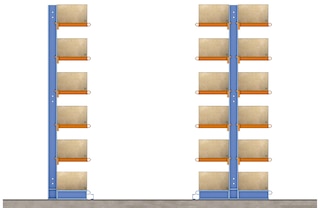

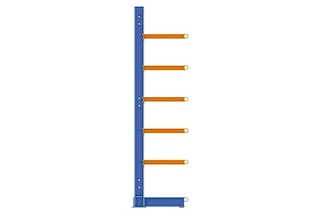

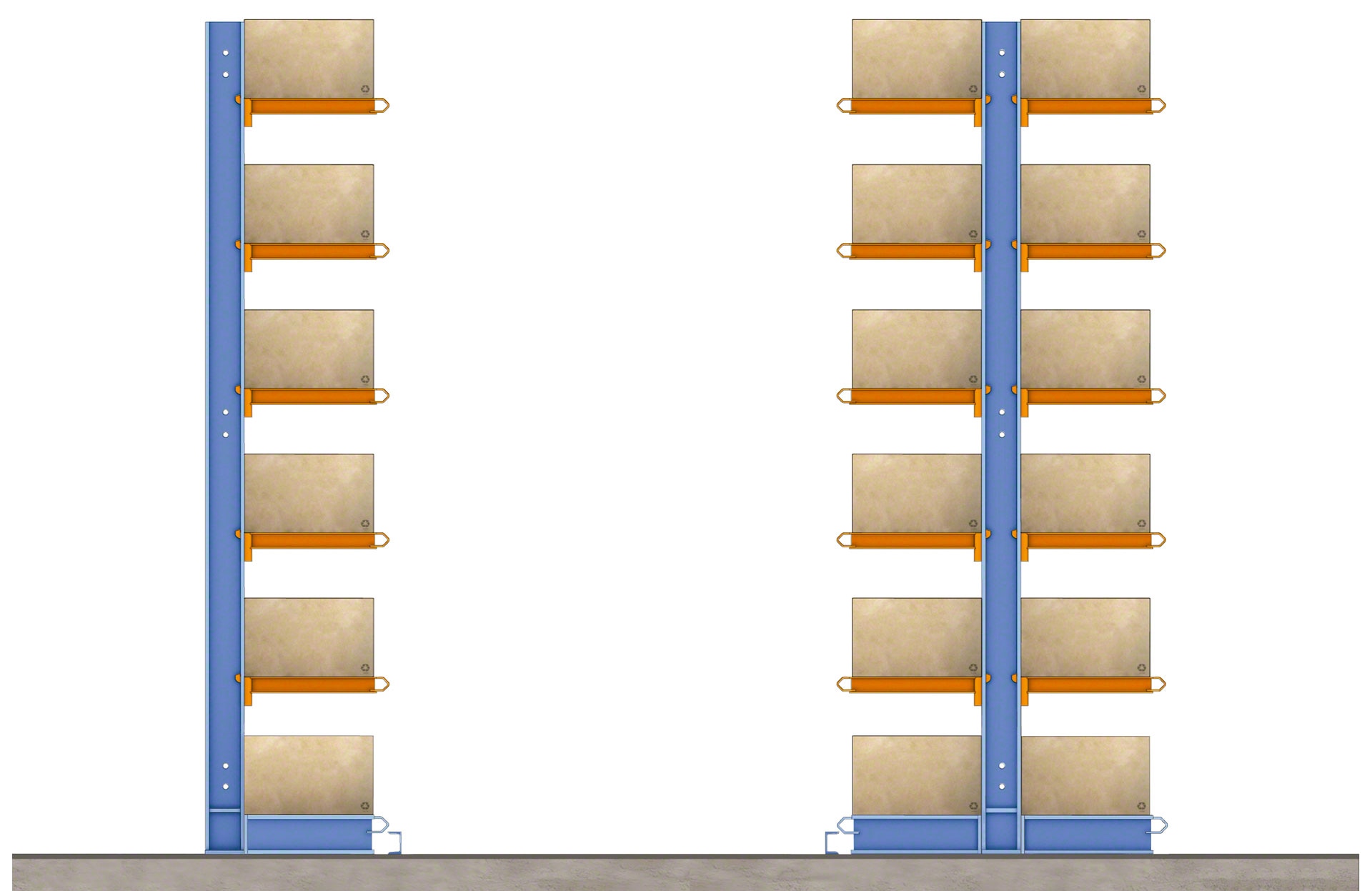

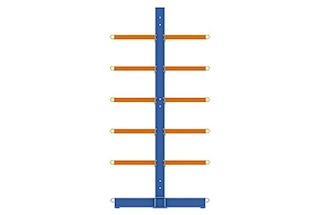

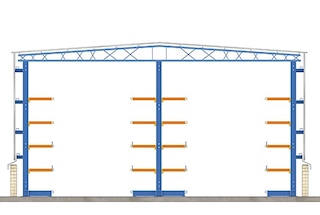

As diferentes configurações do sistema cantilever se ajustam aos requisitos de vários tipos de armazém. Desde estantes simples e duplas até estruturas cobertas para áreas externas ou sistemas móveis para armazenamento compacto.

Testemunhos

Artys

As soluções de armazenamento da Mecalux nos ajudaram a organizar melhor os produtos de acordo com suas dimensões. A estrutura de armazenagem cantilever pode ser adaptada às diferentes alturas e tipos de mercadoria.

Ler mais
Phillippe Armand Diretor de Operações
Artys
(Saint-Michel-sur-Orge, França)
Giménez Ganga

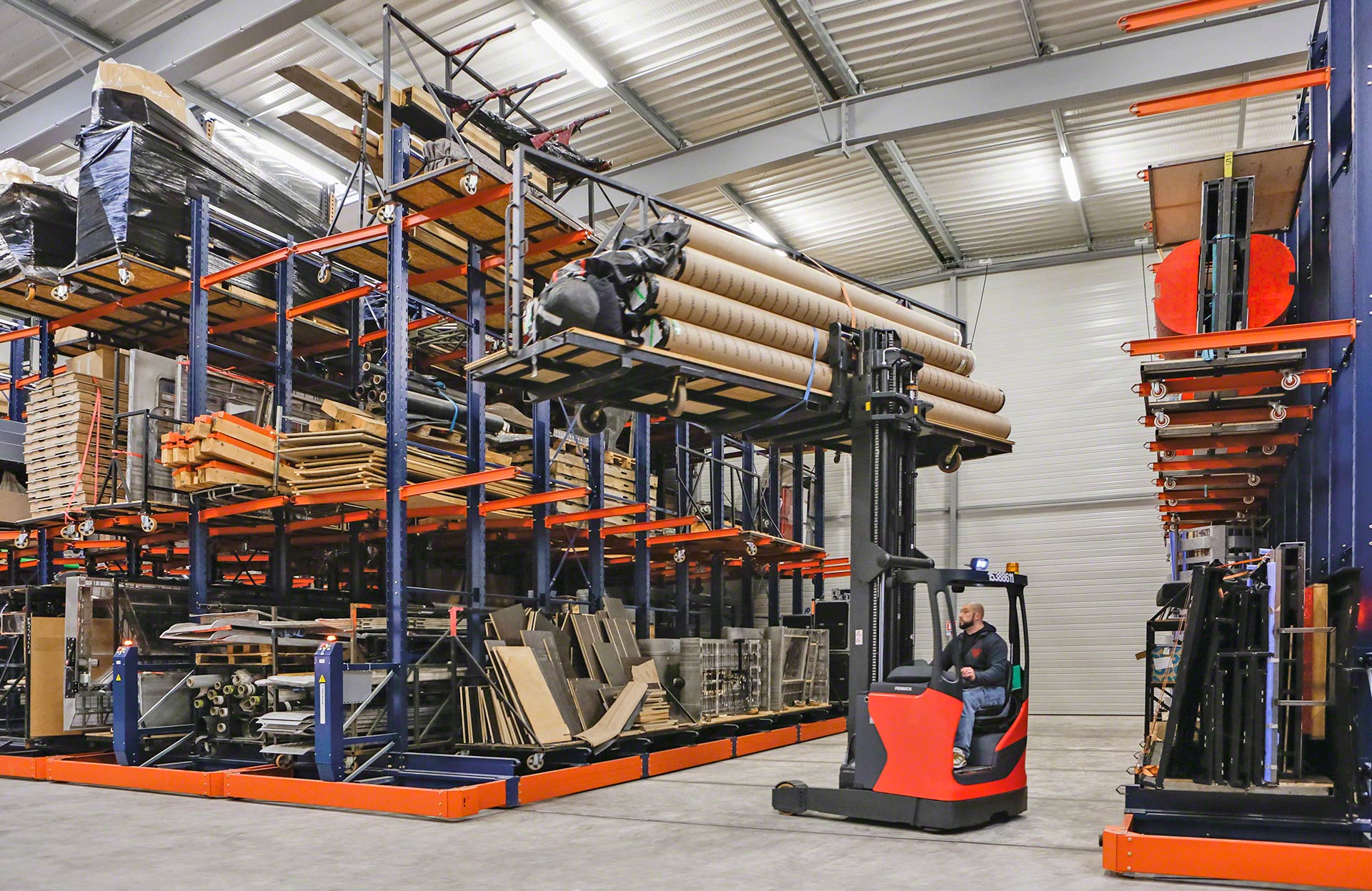

Estamos muito satisfeitos com o sistema de armazenagem cantilever sobre bases móveis da Mecalux: ajustam-se às dimensões dos nossos perfis de alumínio e, graças a ele, ganhamos 48% de capacidade.

Ler mais
Ramón Encina Responsável pelo Departamento de Melhoria de Processos
Giménez Ganga
(Sax, Espanha)
Kverneland

Os braços da estrutura são fixados nas colunas e podem ser ajustados de acordo com nossas necessidades logísticas.

Ler mais
Franck Claudon Diretor de Armazenagem e Distribuição
Kverneland
(Thionville, França)

Casos práticos

A solução perfeita para armazenar perfis longos

Gaviota, fabricante de cortinas e toldos, equipou o seu armazém com estantes cantilever, estantes de paletes e estantes compactas. As mercadoriassão classificadas de acordo com diferentes critérios e, por exemplo, perfis muito longos são depositados em estantes cantilever. Ler mais

A solução perfeita para armazenar perfis longos

Giménez Ganga amplia a capacidade de armazenamento em 48%

Giménez Ganga, líder na fabricação de sistemas de proteção solar, fechamentos e decoração, modernizou o seu centro logístico em Alicante. A empresa instalou estantes cantilever sobre bases móveis de modo a otimizar o espaço de seu armazém sem perder o acesso direto à mercadoria. Ler mais

Giménez Ganga amplia a capacidade de armazenamento em 48%

Armazém de perfis de alumínio Aluprof com estantes cantilever e convencionais

Exemplo de um armazém de perfis de alumínio com acesso direto à mercadoria e flexibilidade para armazenar produtos de diferentes comprimentos e dimensões. Ler mais

Armazém de perfis de alumínio Aluprof com estantes cantilever e convencionais
Ver mais casos práticos

Componentes da estrutura cantilever

Os principais componentes da estrutura cantilever da Mecalux são fabricados com perfis laminados a quente, proporcionando-lhe uma grande resistência às cargas e deformações por impactos.

Os componentes básicos do sistema de armazenagem cantilever incluem as colunas, as bases e os tirantes (que rigidificam a estrutura e garantem sua estabilidade), assim como os braços suspensos nos quais a carga armazenada é depositada.

O sistema cantilever inclui uma série de componentes de qualidade comprovada que reforçam a solidez e confiabilidade do conjunto estrutural para garantir a integridade física dos operadores e preservar a mercadoria armazenada.

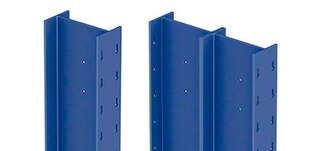

As colunas são os perfis verticais onde são fixados os braços suspensos

Colunas

Perfis verticais em cujas ranhuras são fixados os braços suspensos e com pontos de fixação para juntas e tirantes.

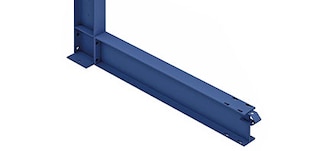

As bases são perfis horizontais que proporcionam estabilidade à estrutura

Bases

Perfis horizontais que proporcionam uma excelente estabilidade à estrutura. São parafusados nas colunas através de uma chapa de fixação.

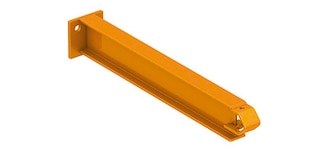

Os braços são os perfis horizontais nos quais a mercadoria armazenada fica apoiada

Braços suspensos

Perfis horizontais levemente inclinados que suportam a mercadoria armazenada. São fixados nas colunas com parafusos.

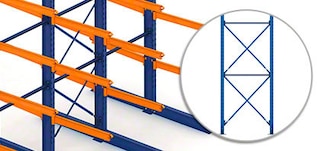

Os tirantes e as uniões de coluna rigidificam a estrutura de armazenagem cantilever

Tirantes e uniões de coluna

Elementos de rigidificação longitudinal que unem entre si todas as colunas e reforçam a solidez e a estabilidade do conjunto estrutural.

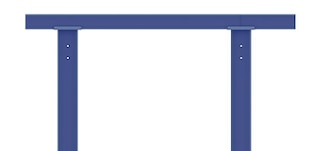

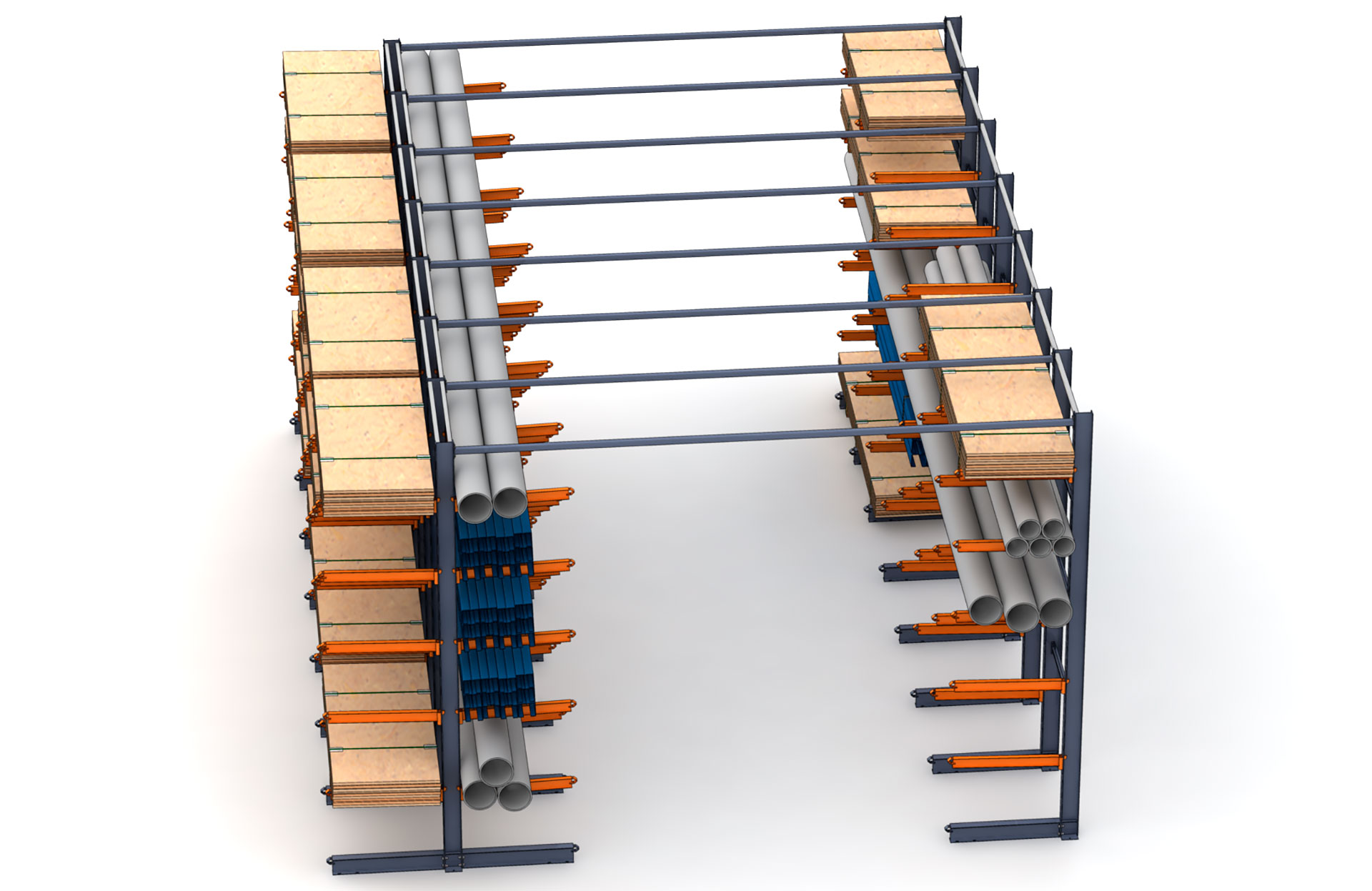

Os travamentos superiores proporcionam maior estabilidade à prateleira cantilever

Travamentos superiores

Perfis horizontais que unem as estantes pela parte superior quando é necessário proporcionar maior estabilidade ao conjunto.

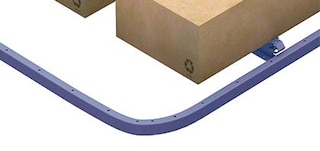

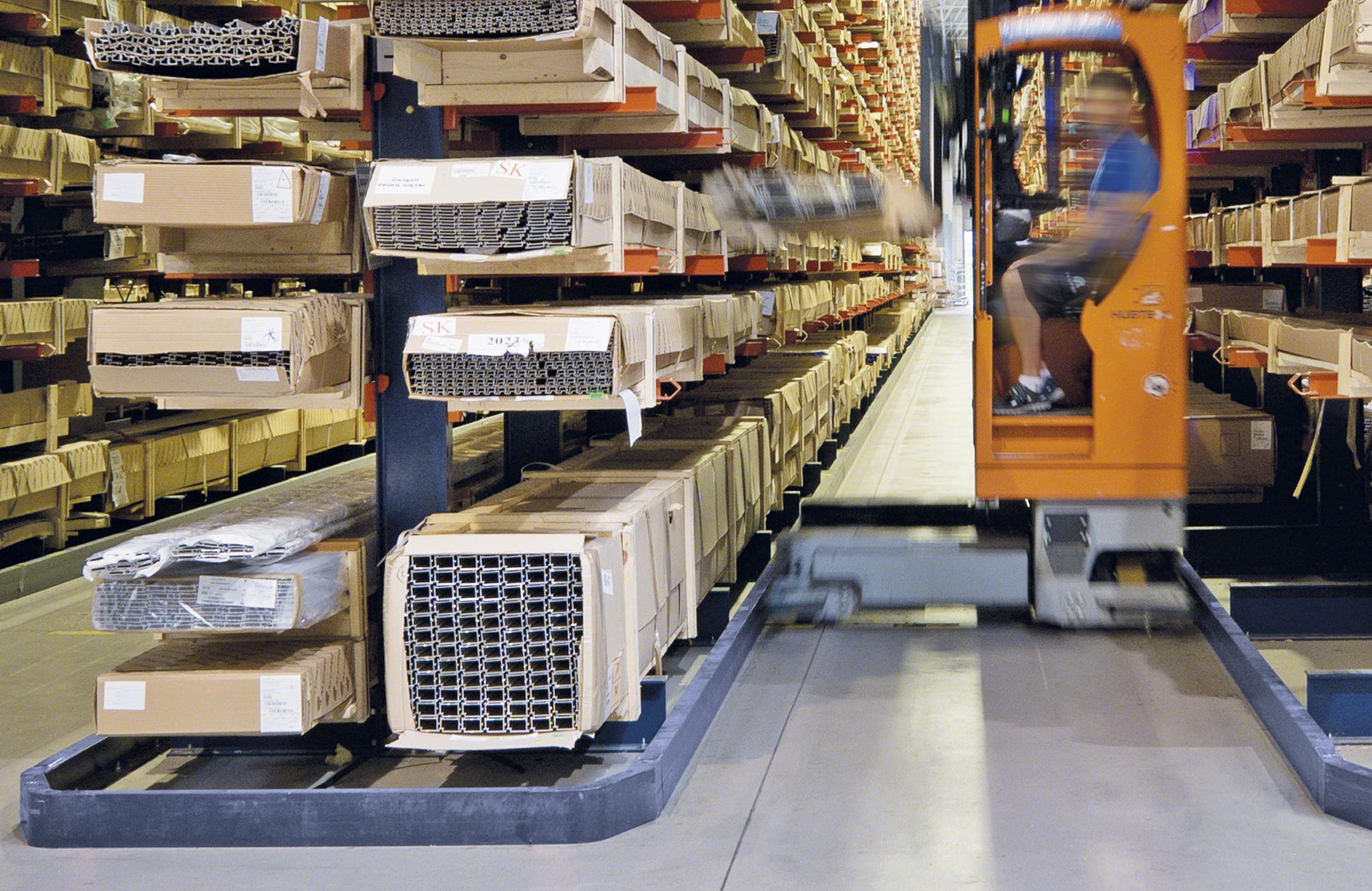

Na armazenagem cantilever as guias laterais para empilhadeiras delimitam a circulação das empilhadeiras

Guias laterais para empilhadeiras

São instaladas nos corredores para delimitar com segurança a circulação das empilhadeiras de carga lateral, frequentemente utilizadas na estante cantilever.

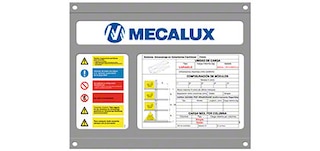

As etiquetas de identificação resumem as características técnicas das estruturas

Etiquetas de identificação

Especificam as características técnicas da instalação. Estão localizadas em áreas visíveis, por exemplo, nas extremidades da estrutura.

Acessórios para estrutura cantilever

Acessórios que aumentam a versatilidade do sistema cantilever

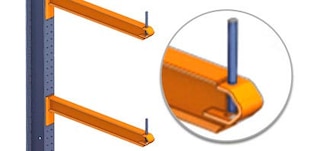

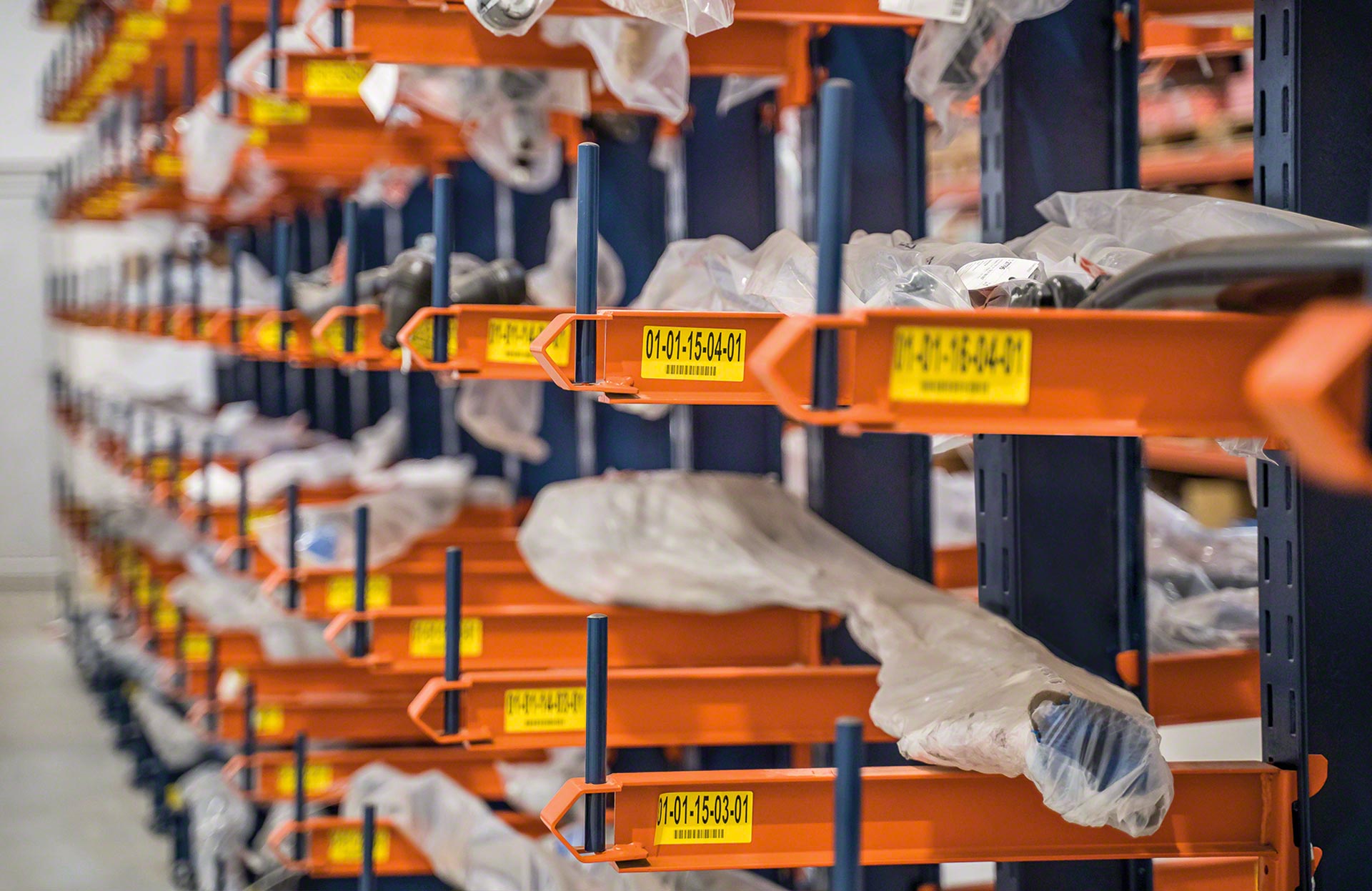

Os batentes para braços evitam o desprendimento de cargas soltas

Batentes para braços

Tubos redondos que são inseridos na extremidade externa dos braços para evitar a queda da mercadoria, especialmente de cargas soltas.

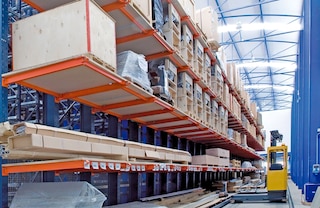

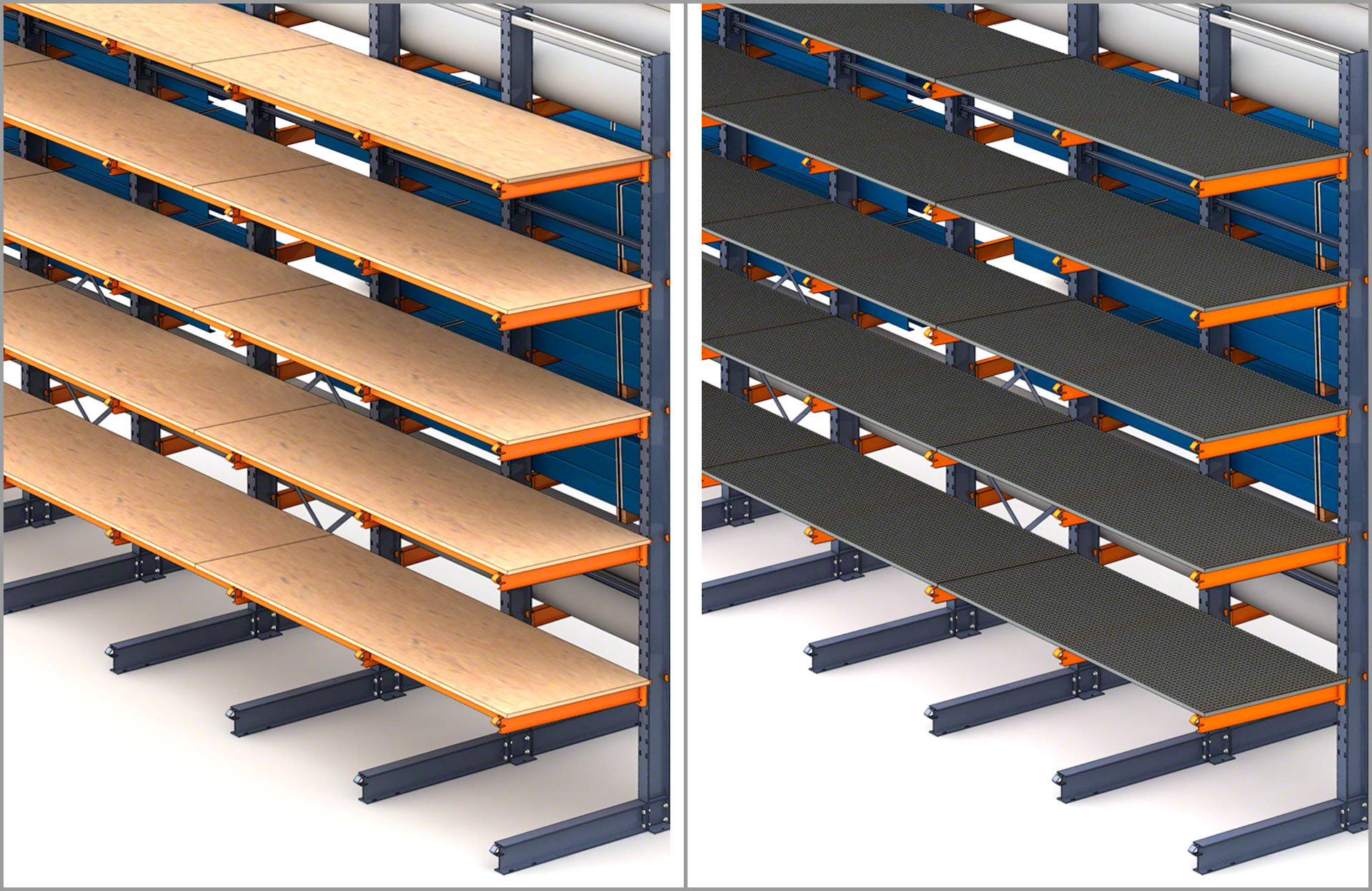

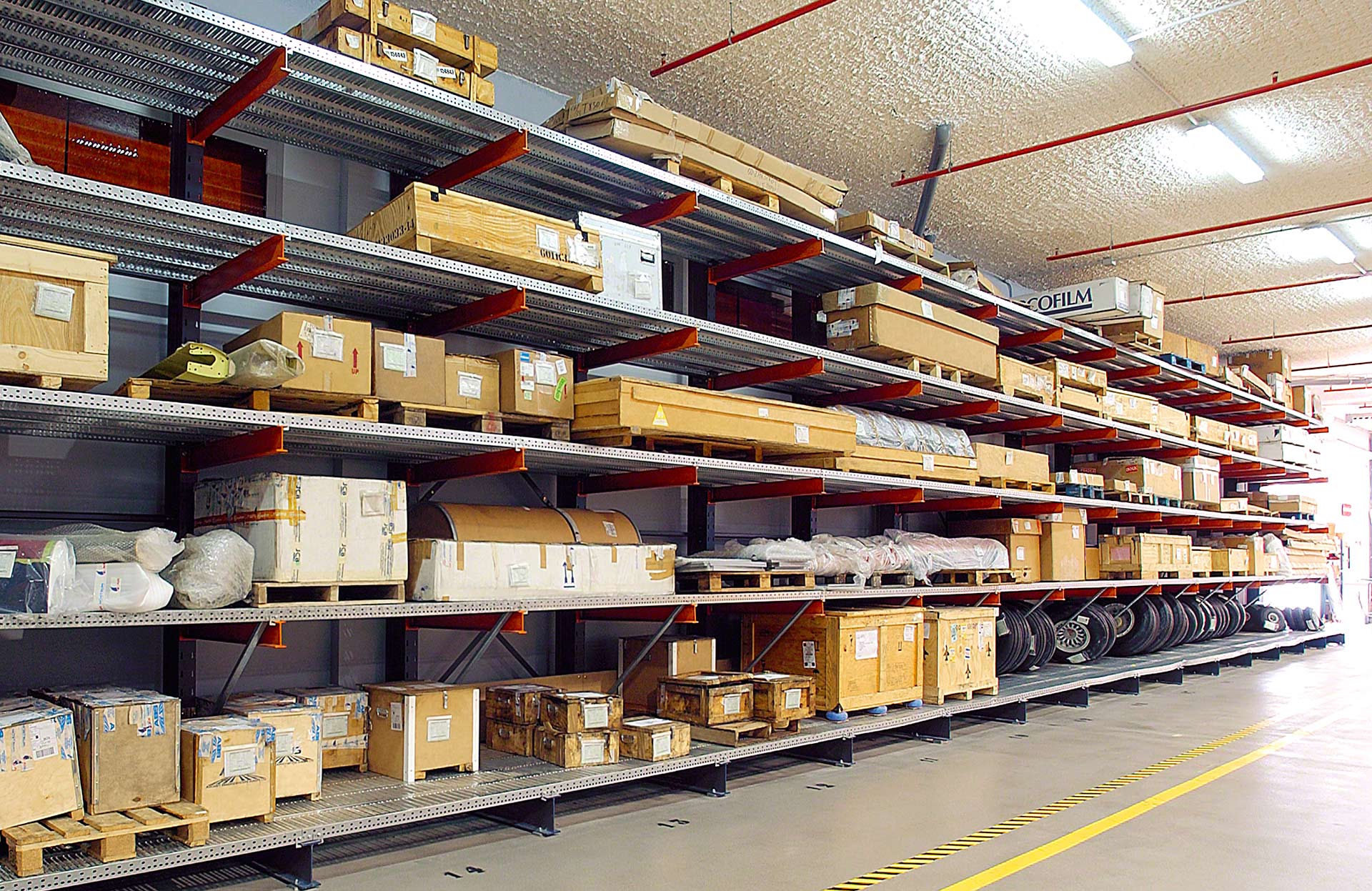

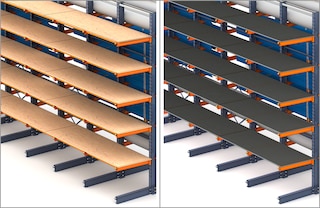

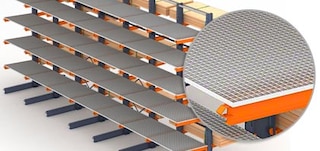

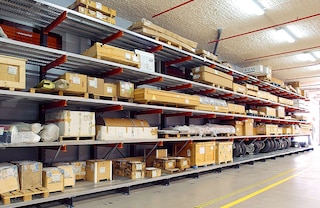

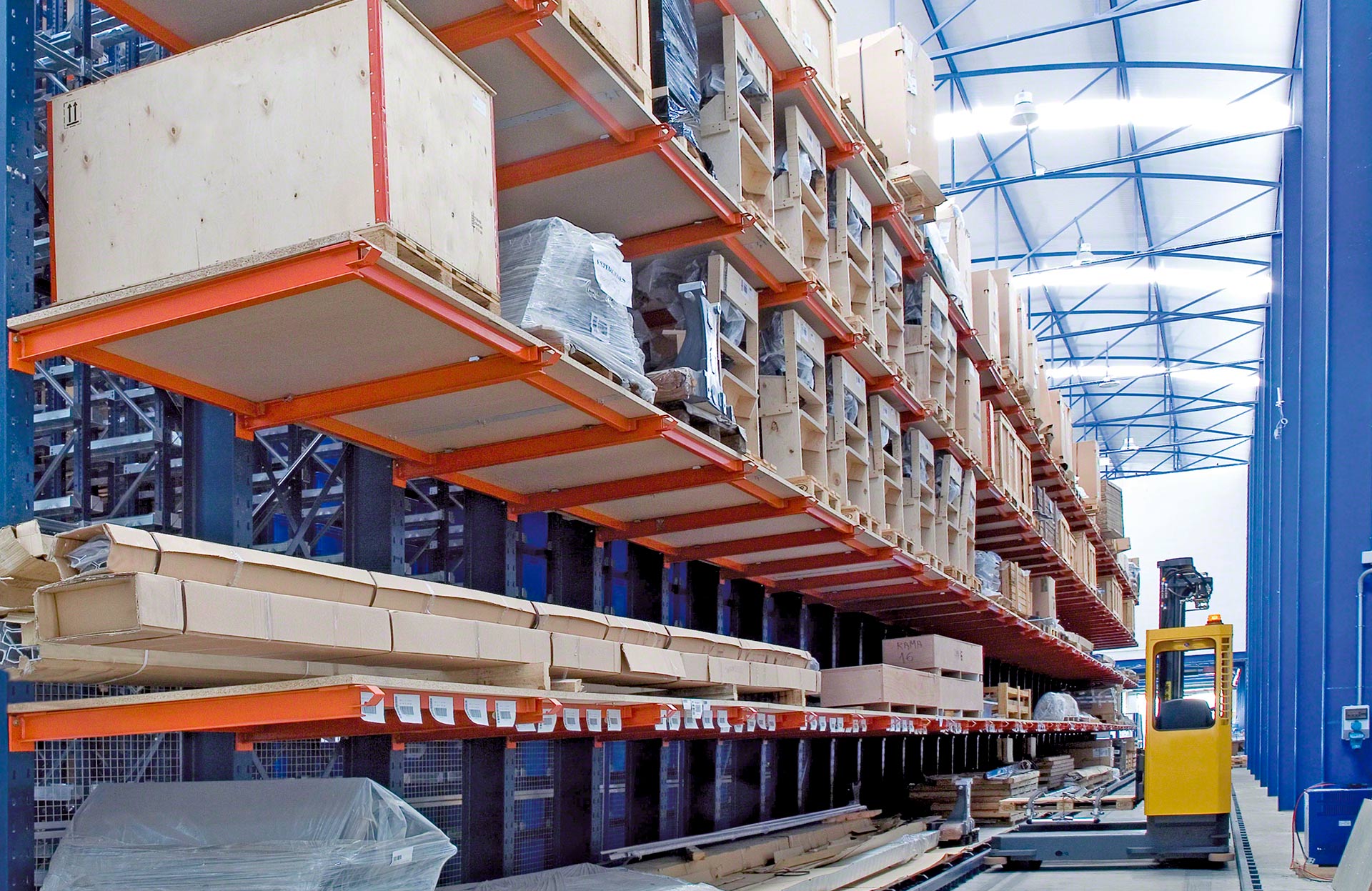

As prateleiras corridas facilitam o armazenamento de caixas e paletes na estante de cargas longas

Estante corrida

É colocada sobre os braços suspensos e permite armazenar caixas e pacotes de diferentes tamanhos, assim como paletes de várias dimensões.

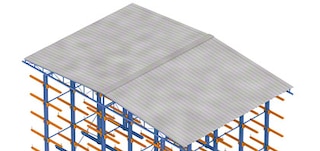

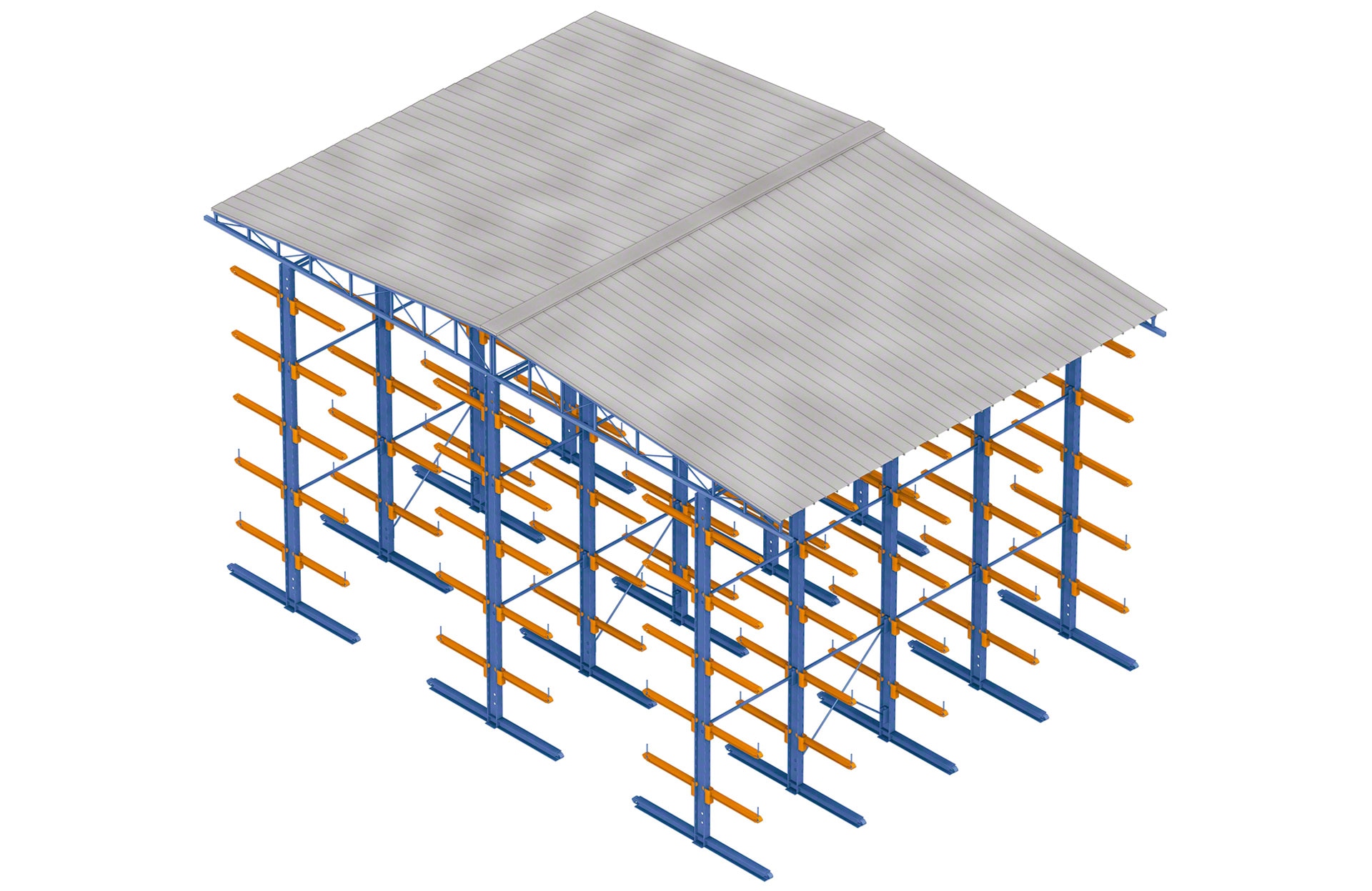

As coberturas para áreas externas protegem a estante e a carga em instalações ao ar livre

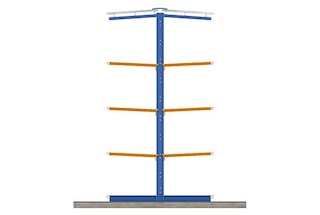

Coberturas para áreas externas

Cobrem as estantes cantilever quando instaladas ao ar livre. Protegem a estrutura e a mercadoria contra intempéries (chuva, sol, etc.).

Catálogos

Catalog - 53 - Cantilever - pt_BR

Estruturas cantilever

Sistema de armazenagem para unidades de carga de grande comprimento

Baixar

Perguntas frequentes

A estrutura tipo cantilever, também conhecida como estrutura para cargas longas, é um sistema de armazenagem especialmente desenvolvido para receber mercadoria de grande comprimento ou de dimensão volumosa. Trata-se de estruturas robustas e de grande resistência formadas por colunas, bases e um conjunto de braços suspensos nos quais a carga é depositada. Essas estruturas podem ser utilizadas, por exemplo, como estantes para tubos, canos, chapas de madeira, chapas metálicas e inclusive podem acomodar mercadoria mais volumosa, como peças de aviões ou carros.

Cantilever é uma palavra que provém do inglês e que em português pode ser traduzida como "viga suspensa". Em engenharia, cantilever refere-se a uma estrutura composta por um elemento rígido horizontal preso em apenas uma extremidade. Esse é exatamente o formato em que a estrutura de armazenagem cantilever é projetada para cargas longas.

A estante cantilever é uma estrutura projetada para o armazenamento e manuseio de uma vasta gama de cargas longas ou de dimensões especiais, tais como perfis metálicos, tubos plásticos e metálicos, tábuas de madeira ou chapas metálicas.

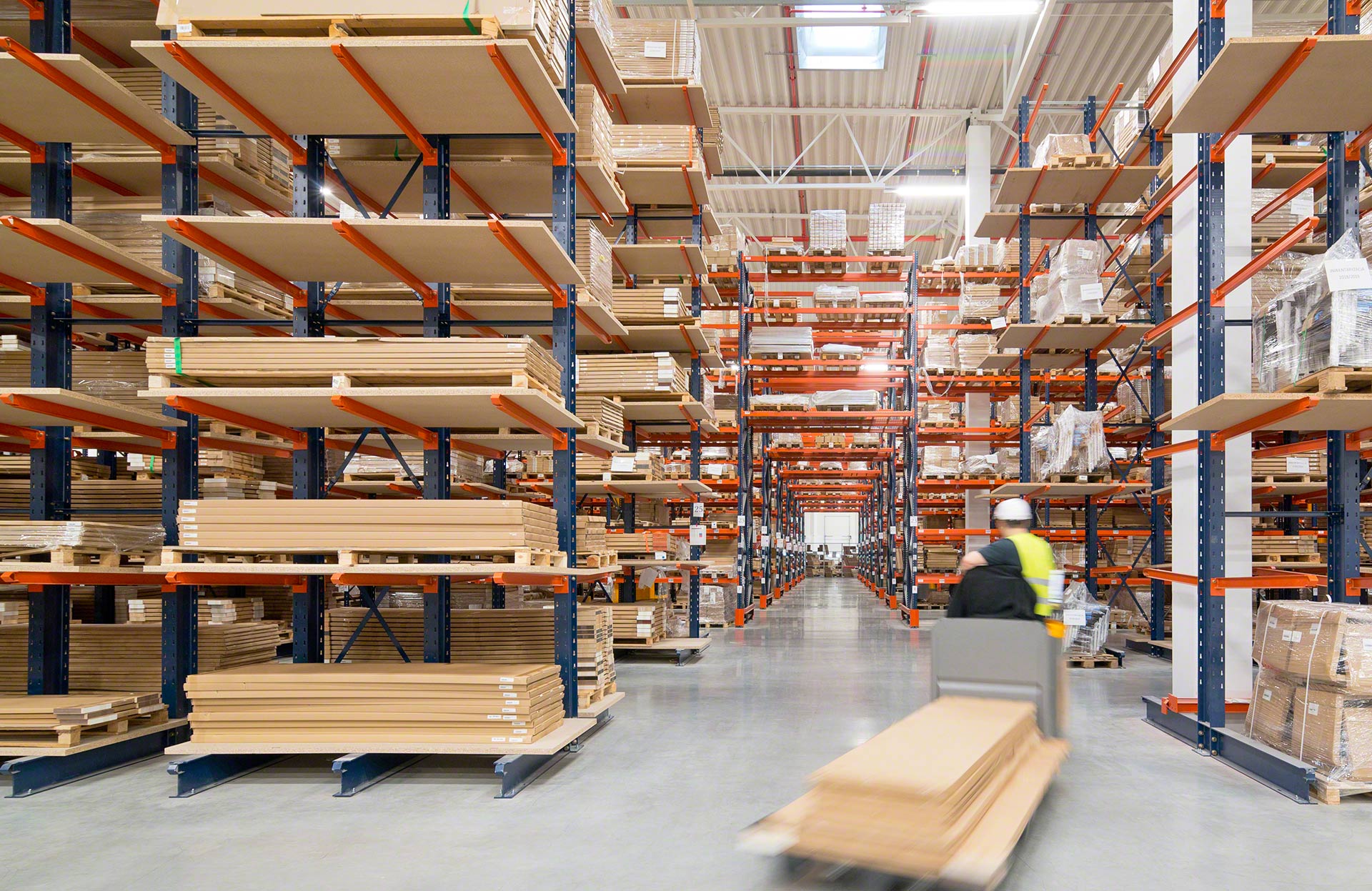

Sim, a colocação de prateleiras corridas (metálicas ou de madeira) nos braços suspensos da prateleira cantilever cria uma superfície de apoio adequada para o armazenamento de paletes de diversas dimensões, assim como de caixas e contêineres de diferentes tamanhos.

O peso máximo suportado pela estante cantilever da Mecalux varia de acordo com a configuração escolhida. O sistema de armazenagem cantilever para cargas pesadas, por exemplo, é uma estrutura de grande robustez que pode suportar mais de 2.500 kg por braço.

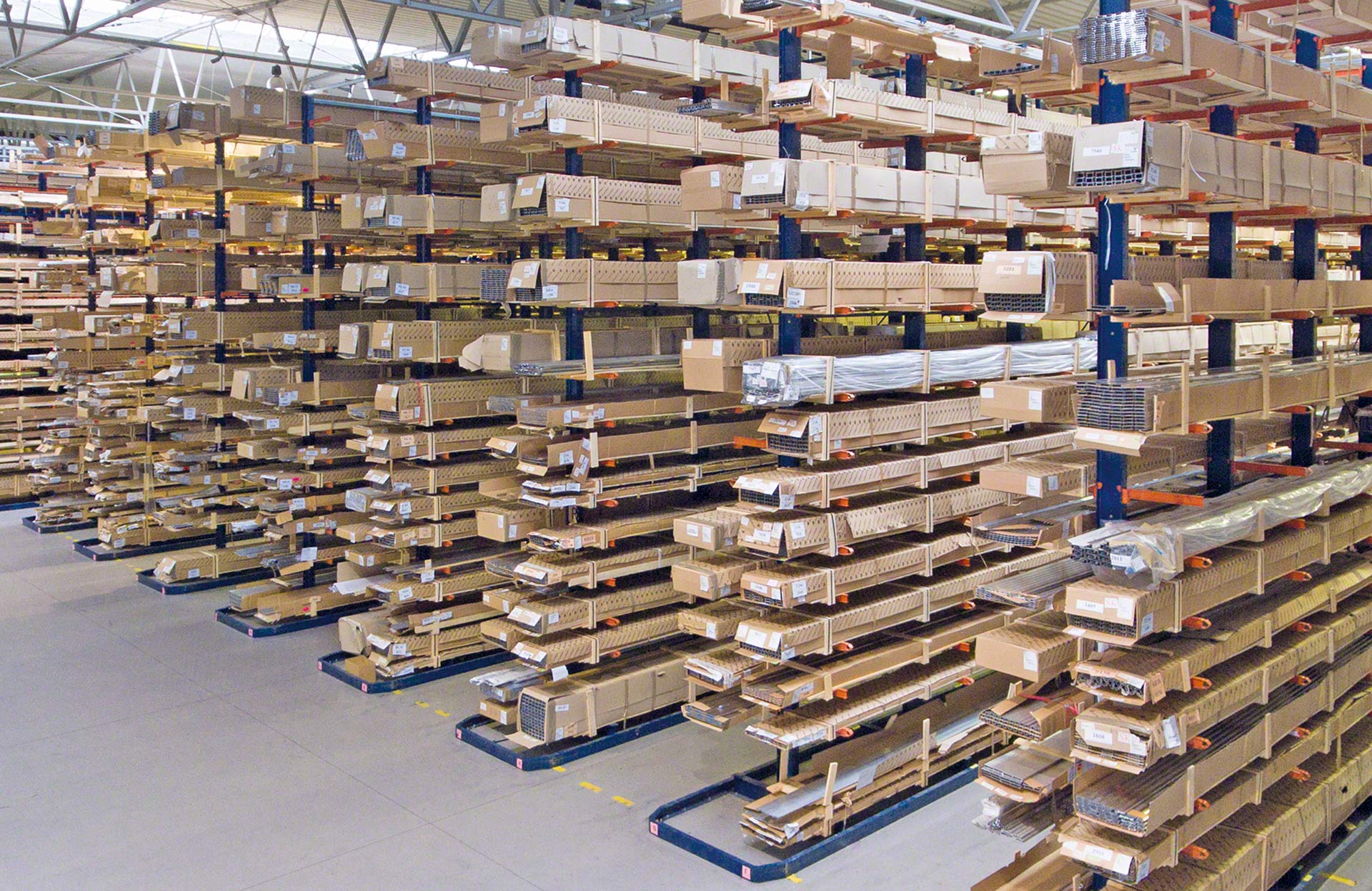

A estrutura de armazenagem cantilever pode ultrapassar os 6 m de altura.

O comprimento dos braços da estrutura cantilever pode variar entre 400 e 2000 mm. Normalmente, o comprimento dos braços é superior à largura das unidades de carga, embora existam casos em que a largura da mercadoria ultrapasse o comprimento dos braços, especialmente quando são armazenadas tábuas ou chapas.

Para calcular a distribuição dos braços e das colunas no sistema de armazenagem cantilever, é necessário considerar as dimensões, o peso e a rigidez da mercadoria, o tipo de equipamento de movimentação, as tolerâncias, etc. Cada unidade de carga deve se apoiar, no mínimo, sobre dois braços e pode sobressair em ambos os lados, no máximo, até 50% da distância horizontal entre dois braços adjacentes. Dessa forma, é possível obter uma superfície de apoio estável para garantir uma correta distribuição das cargas.

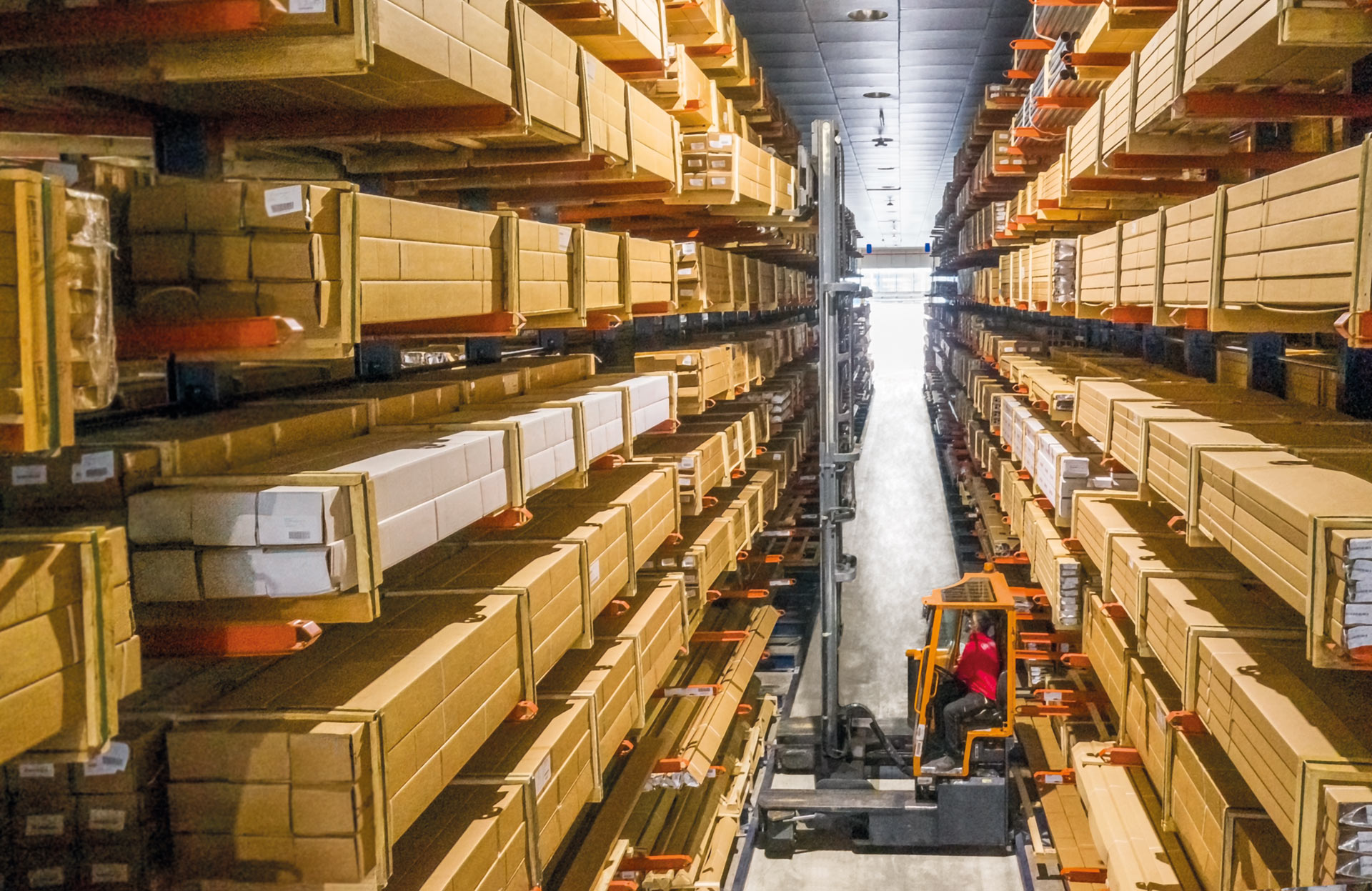

Em geral, as operações para depositar e extrair a mercadoria são realizadas com o auxílio de empilhadeiras, sobretudo as de carga lateral, especificamente desenvolvidas para o manuseio de cargas longas ou de dimensões especiais e o transporte e elevação lateral das unidades de carga. Ao depositar a carga, é fundamental certificar-se de que a mesma esteja corretamente centralizada para evitar qualquer tipo de colisão entre os garfos e os braços suspensos. Quando o peso das cargas manuseadas exigir, são utilizados equipamentos de movimentação de maior envergadura, tais como pontes rolantes.

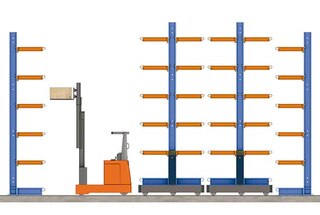

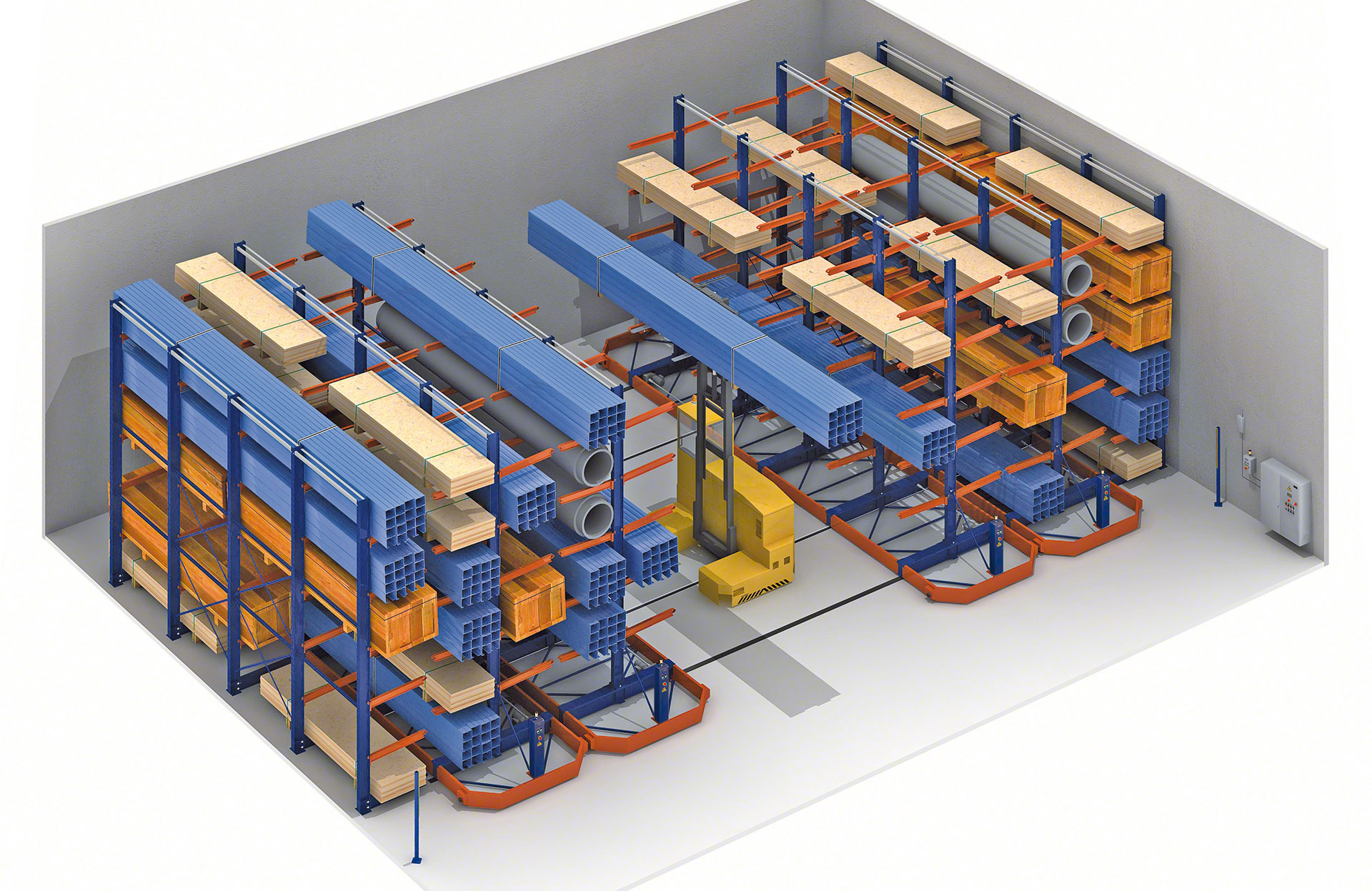

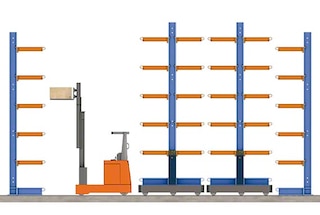

Sim. Sua montagem sobre bases móveis permite configurar a estrutura cantilever móvel, ou seja, sistemas de armazenamento compactos que permitem aproveitar ao máximo a superfície disponível.

A estrutura cantilever sobre bases móveis pode ser instalada em qualquer tipo de armazém. A única obra necessária para sua montagem é a instalação dos trilhos embutidos no solo ao longo dos quais as bases móveis deslizam.

É possível instalar, no máximo, até 16 bases móveis consecutivamente. Se for preciso ampliar a instalação, é necessário colocar em uma das extremidades uma estrutura cantilever fixa a partir da qual podem ser instaladas mais 16 bases móveis.
