Transelevadores trilaterais automáticos
Sistema projetado para automatizar de forma rápida e fácil o armazenamento de paletes. Solução perfeita para substituir as empilhadeiras trilaterais.
O produto
Solução ideal para automatizar facilmente um armazém novo ou já existente
Os transelevadores trilaterais são a opção mais simples e econômica para automatizar o processo de depositar e extrair paletes das estantes do armazém. Ao contrário de outros transelevadores, podem substituir as empilhadeiras trilaterais de um armazém convencional já existente sem necessidade de realizar modificações no layout da instalação ou nas estantes.
Equipados com um sistema de extração trilateral que proporciona aos garfos uma capacidade de rotação de 180º, esses transelevadores percorrem o corredor de trabalho com total autonomia, armazenando e extraindo paletes em estantes convencionais de até 15 m de altura. Sua implementação otimiza o desempenho do armazém, elimina erros e aumenta a segurança.
Vantagens dos transelevadores trilaterais
- Grande adaptabilidade e fácil implantação: os transelevadores trilaterais se adaptam a qualquer tipo de armazém com estantes convencionais que utilizem empilhadeiras trilaterais.
- Aumento da produtividade: podem operar ininterruptamente 24 horas por dia e o funcionamento por ciclos combinados lhes proporciona uma grande agilidade operacional.

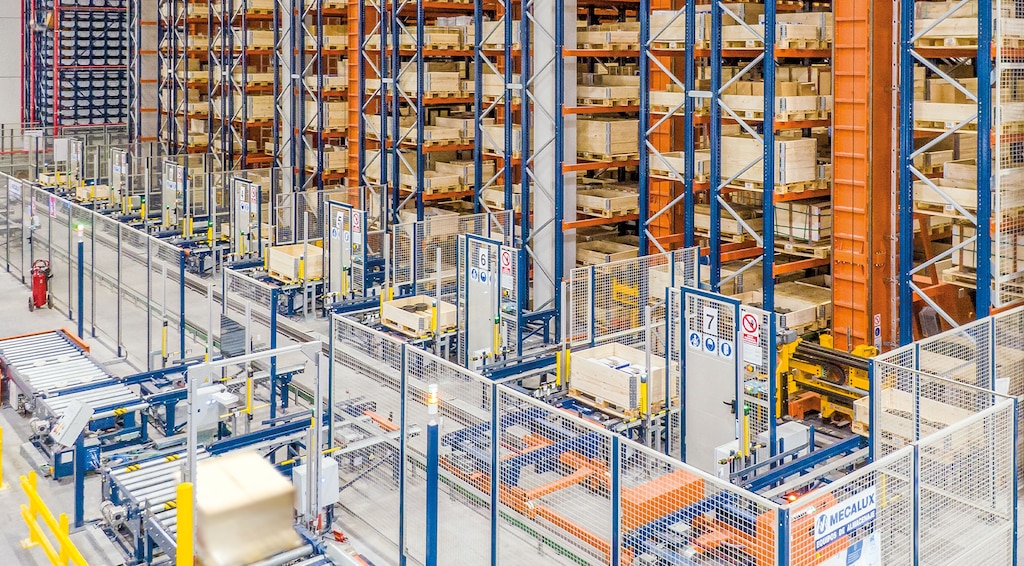

- Automação total: a combinação do transelevador trilateral com um circuito de transportadores na cabeceira permite gerenciar as cargas paletizadas de forma totalmente automática.
- Máximo aproveitamento do espaço: ao contrário do que acontece com outros modelos de transelevadores, operam a partir de uma cota 0 e não precisam de testeira superior, o que permite aproveitar toda a altura do armazém.
- Redução de erros: o depósito e a extração automática de paletes eliminam os erros decorrentes do manuseio manual de mercadorias.
- Segurança reforçada: a substituição de empilhadeiras por transelevadores aumenta significativamente a segurança do armazém.
- Solução integral: A Mecalux projeta, fabrica, instala e coloca em funcionamento tanto os transelevadores quanto os transportadores, assim como o software de controle e o Sistema de Gerenciamento de Armazém.
Alcançamos uma eficiência absoluta nos processos e a máxima segurança para as pessoas que trabalham dentro do armazém
Aplicações dos transelevadores trilaterais
Armazenamento automático para instalações de até 15 m de altura
Os transelevadores trilaterais são uma solução de armazenagem projetada para automatizar de forma rápida e econômica uma grande variedade de armazéns convencionais.
Armazéns que operam com empilhadeiras trilaterais
É a situação ideal, pois os transelevadores trilaterais permitem automatizar armazéns gerenciados por empilhadeiras trilaterais sem necessidade de modificar as estantes existentes ou a largura dos corredores.
Armazéns de até 15 metros de altura
Adaptam-se às exigências de diferentes tipos de armazéns automáticos recém-construídos com estantes de até 15 m de altura.
Câmaras refrigeradas com frio positivo
Operam em um intervalo de temperaturas que se situa entre 0 ºC e +40 ºC, por isso podem ser instalados em armazéns de refrigeração (frio positivo).
Como funciona o transelevador trilateral
Solução que automatiza totalmente o processo de depositar e extrair cargas paletizadas
Os transelevadores trilaterais foram projetados para executar três movimentos diferentes: um longitudinal para se deslocar ao longo do corredor, outro vertical para subir e descer, e um terceiro movimento em profundidade que permite inserir os garfos trilaterais na estante para depositar e extrair paletes.
Coleta do palete
O sistema de extração do transelevador trilateral coleta o palete de um transportador ou suporte situado na extremidade do corredor.
Deslocamento no corredor
O transelevador desloca-se no interior do corredor em um movimento combinado de translação e elevação que permite transportar o palete para a localização atribuída pelo Sistema de Gerenciamento de Armazém.
Depositar o palete
Ao chegar à localização atribuída, os garfos trilaterais inserem o palete na estante e o depositam.
Coleta de outro palete
Após depositar o palete, o transelevador se dirige a outra localização para coletar outro palete e extraí-lo. Essa operação é conhecida como ciclo combinado.
Saída do palete
O transelevador se desloca para a extremidade do corredor e coloca o palete extraído no transportador de saída ou o deposita sobre um suporte.
Testemunhos
Casos práticos
IKEA Components automatiza seu armazém em Malacky sem interromper as operações
A IKEA Components, uma empresa de embalagem e entrega de acessórios e componentes para móveis, automatizou seu depósito em Malacky, na Eslováquia. Mecalux instalou transelevadores trilaterais e transportadores para paletes em cada um dos doze corredores do armazém, assim como o Easy WMS. Ler mais
Disalfarm consegue capacidade, produtividade e controle com a automatização em distintas fases do seu armazém convencional
Caso prático do armazém da Disalfarm desenvolvido pela Mecalux e outros exemplos de sistemas de armazenagem. Ler mais
Industrias Yuk: centralização logística, cinco armazéns em um com milhares de referências
Industrias Yuk, fabricante de correntes e elementos de transmissão industriais, construiu um centro de 10.200 m² em Ribarroja, onde pode centralizar sua logística. É composto por dois armazéns automáticos geridos pelo Easy WMS, um para caixas com 12.920 localizações e outro com capacidade para 15.246 paletes. Ler mais
Aromaty Fragrances atualiza sua logística com um armazém automático
Aromaty Fragrances, fabricante de fragrâncias brasileiro para todo o tipo de marcas, equipou seu armazém de matéria-prima com uma solução automática da Mecalux. Este centro abastece a produção com os itens necessários para criar os perfumes. Também foi instalado o sistema de gestão Easy WMS de Mecalux. Ler mais
O armazém automático da SMA Magnetics interligado à produção
SMA Magnetics automatizou a operação de seu armazém em Zabierzów (Polônia) com a incorporação de transelevadores trilaterais. As máquinas dispõem de um cabeçote giratório que permite coletar e deixar os paletes em três posições: uma frontal e duas laterais. O armazém foi interligado à produção. Ler mais
Componentes do transelevador trilateral automático
Os transelevadores trilaterais automáticos são compostos essencialmente por três partes: a coluna, o sistema de extração e a testeira inferior, além do sistema elétrico e motores. Ao contrário de outros transelevadores, não têm testeira superior, facilitando sua implantação em armazéns já existentes.
Os componentes mecânicos formam a estrutura básica do transelevador. A coluna permite realizar o movimento vertical de elevação, a testeira e os trilhos o horizontal de translação e os garfos a extração/depósito dos paletes.
O transelevador recebe a energia elétrica a partir de um armário embarcado. Os motores são análogos aos movimentos da máquina: um para translação, outro para elevação e um terceiro para depositar/extrair os paletes.
Coluna
Eixo principal do transelevador através do qual o sistema de extração se desloca verticalmente para acessar as diferentes localizações das estantes.
Garfos trilaterais
Sistema de extração composto por um cabeçote rotativo que permite coletar e depositar os paletes em três posições: um frontal e dois laterais.
Testeira inferior
Estrutura que suporta o conjunto do transelevador equipada com 8 rodas que possibilitam seu deslocamento longitudinal no corredor.
Trilhos inferiores
Conjunto de dois trilhos paralelos onde se deslocam as rodas da testeira inferior. Sua instalação não precisa de um piso de alta planimetria.
Armário elétrico
Transmite ao transelevador a energia elétrica necessária para seu funcionamento.
Motor de translação
Aciona o movimento da testeira inferior. O transelevador trilateral atinge uma velocidade máxima de translação de 100 m/min.
Motor de elevação
Move em posição vertical o sistema de extração ao longo da coluna até atingir o nível da localização atribuída.
Motor de extração
Move o cabeçote rotativo do sistema de extração em três posições: uma frontal e duas laterais (direita e esquerda).
Perguntas frequentes
O transelevador trilateral automático é uma solução de armazenagem que permite automatizar com facilidade estantes convencionais de até 15 m de altura nas quais operam empilhadeiras trilaterais. O funcionamento do transelevador é totalmente automático, por isso sua implantação agiliza significativamente o depósito e a extração dos paletes, reduzindo os erros e aumentando a produtividade do armazém.
Da mesma forma que as empilhadeiras trilaterais, os transelevadores trilaterais foram projetados para operar em estantes com corredores muito estreitos. A principal diferença entre ambas as soluções está no funcionamento plenamente autônomo dos transelevadores, cuja implementação permite automatizar completamente o processo de depositar e extrair paletes das estantes, ou seja, os transelevadores trilaterais são a evolução das empilhadeiras trilaterais, substituindo-as de forma fácil e econômica ao utilizar a mesma largura de corredor e as mesmas estantes.
A primeira diferença é o sistema de extração utilizado. Os transelevadores trilaterais estão equipados com garfos trilaterais que se movem graças a um cabeçote rotativo e podem se deslocar em três direções para acessar a carga (para a direita, para a esquerda e para a frente). Os outros tipos de transelevadores têm geralmente um sistema de extração formado por garfos telescópicos bilaterais que só funcionam em duas direções (direita e esquerda).
Por outro lado, os transelevadores trilaterais não utilizam testeira nem trilho-guia superior podendo operar à cota 0 para depositar e extrair paletes ao nível do solo. Essas duas características permitem maximizar o aproveitamento da superfície disponível em altura em relação a outros transelevadores. No entanto, a altura máxima do transelevador trilateral é de 15 m, portanto, se for necessário implementar uma solução de armazenagem automática de maiores dimensões, podemos optar por outros modelos de transelevadores para paletes da Mecalux, alguns dos quais atingem alturas máximas de até 45 m.
Os transelevadores trilaterais podem operar em estantes convencionais para paletes de até 15 m de altura, assim como em estantes de profundidade simples.
De forma alguma. É o modelo de transelevador mais simples, tendo sido especificamente desenvolvido para automatizar com facilidade armazéns convencionais projetados para o funcionamento de empilhadeiras trilaterais. De fato, a implantação desses transelevadores permite manter as mesmas estantes onde as empilhadeiras operavam, não sendo necessário modificar sua disposição nem a largura do corredor.
Não. A instalação de um transelevador trilateral não exige um piso de alta planimetria, ao contrário do que acontece com as empilhadeiras trilaterais. Caso haja qualquer irregularidade no nivelamento do piso, isso pode ser facilmente resolvido através da instalação de trilhos inferiores sobre os quais se desloca o transelevador.
Os transelevadores trilaterais automáticos podem manusear paletes de até 1.200 kg.
Os transelevadores trilaterais são adequados para corredores extremamente estreitos. A largura mínima exigida entre cargas pode variar entre 1,76 e 1,86 m.
O transelevador trilateral se desloca a uma velocidade máxima de translação de 100 m/min.
Os transelevadores trilaterais oferecem uma velocidade máxima de elevação de 30 m/min para paletes de 1.200 kg e 38 m/min para paletes de 1.000 kg.
Os transelevadores trilaterais suportam um intervalo de temperaturas que varia entre 0 ºC e 40 ºC com até 70% de umidade.
Sim. O transelevador trilateral automático utiliza dois softwares: um WMS (Sistema de Gerenciamento de Armazém), que atribui as localizações a cada unidade de carga, e um SCA (Sistema de Controle de Armazém), que envia as instruções de movimento ao transelevador. A Mecalux pode fornecer ambos os softwares.
